Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG145EP1XC000/40MLND6T11VB1S5AF00-SR902250653
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG145EP1XC000/40MLND6T11VB1S5AF00-S, numer materiałowy R902250653. Wielkość nominalna: NG 145. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (V). Napęd przelotowy: 101-2 (B) B1 1 in 15T 16/32DP S5 (B1S5).
- Numer
- R902250653
- Oznaczenie typu
- A4VG145EP1XC000/40MLND6T11VB1S5AF00-S
- Grupa
- A4VG 145
- Wydanie
- 01/2020

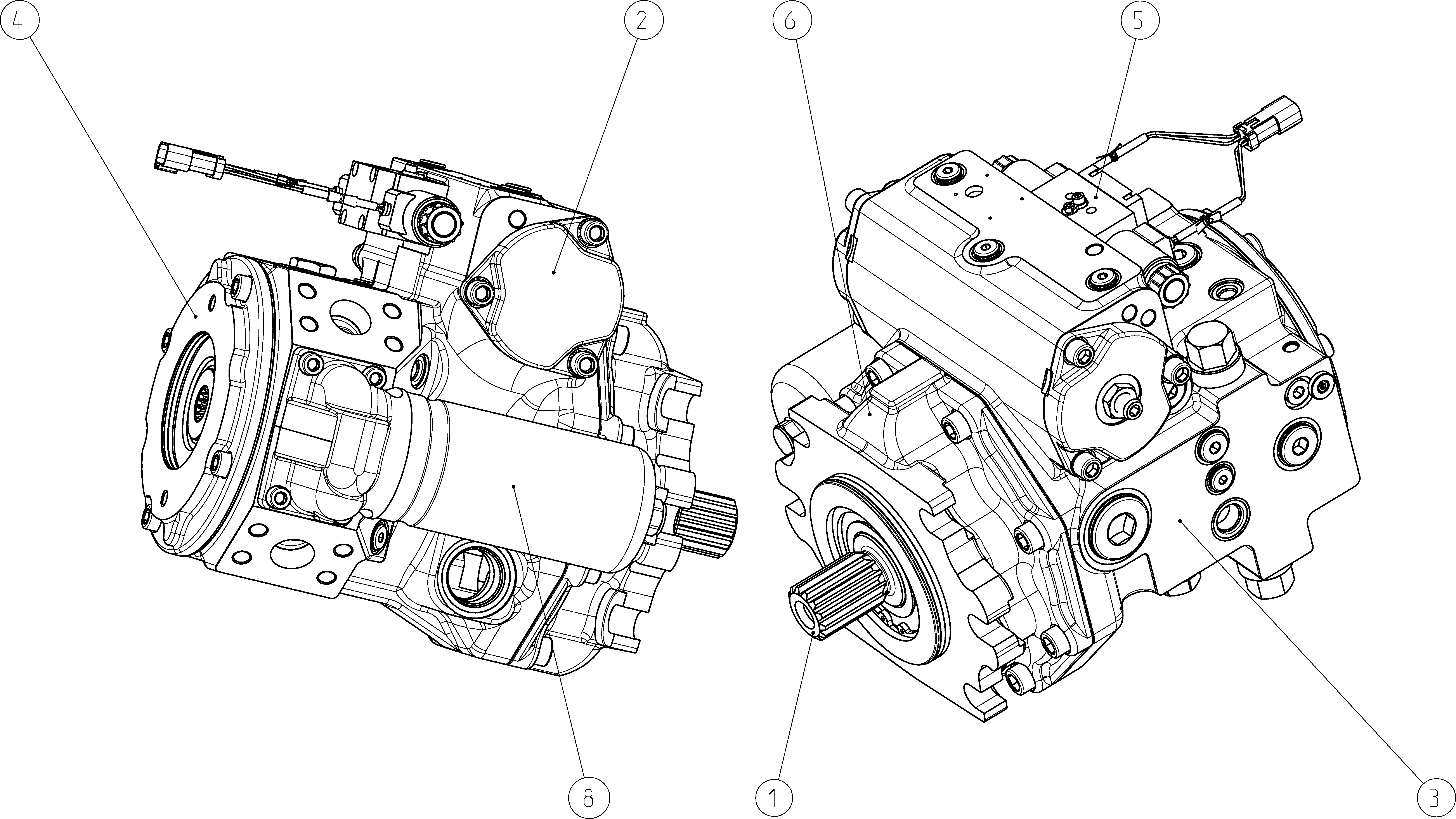

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902244422 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902108532 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902252205 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902161638 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902190872 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902244428 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902106483 | FILTR PRZYŁĄCZANY Lista części podzespołu →L | 1 | ||
| 98 | R902095820 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 145 | 145 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | V |
| Napęd przelotowy | 101-2 (B) B1 1 in 15T 16/32DP S5 | B1S5 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu | F |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
