Jednostka · SILNIK TŁOKOWY OSIOWY
A6VE107EP600H000A/65MWV0S2Z92BU-SR902248494
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VE, kod typu A6VE107EP600H000A/65MWV0S2Z92BU-S, numer materiałowy R902248494. Wielkość nominalna: NG 107. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik wtykowy (E). Regulator: elektryczne Sterowanie ujemne U = 24 V (EP6). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Funkcja dodatkowa 1: bez funkcji dodatkowej (0). Funkcja dodatkowa 2: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: bez tłumienia (standard dla HP i EP) (0). Zakres nastawy objętości roboczej: bez śruby nastawczej Krótki (nastawny do 0) (A). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczne gwinty mocujące wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 200-2 (S2). Wał napędowy: wał wielowypustowy DIN 5480 W40×2×18×9g (Z9).
- Numer
- R902248494
- Oznaczenie typu
- A6VE107EP600H000A/65MWV0S2Z92BU-S
- Grupa
- A6VE 107
- Wydanie
- 06/2020

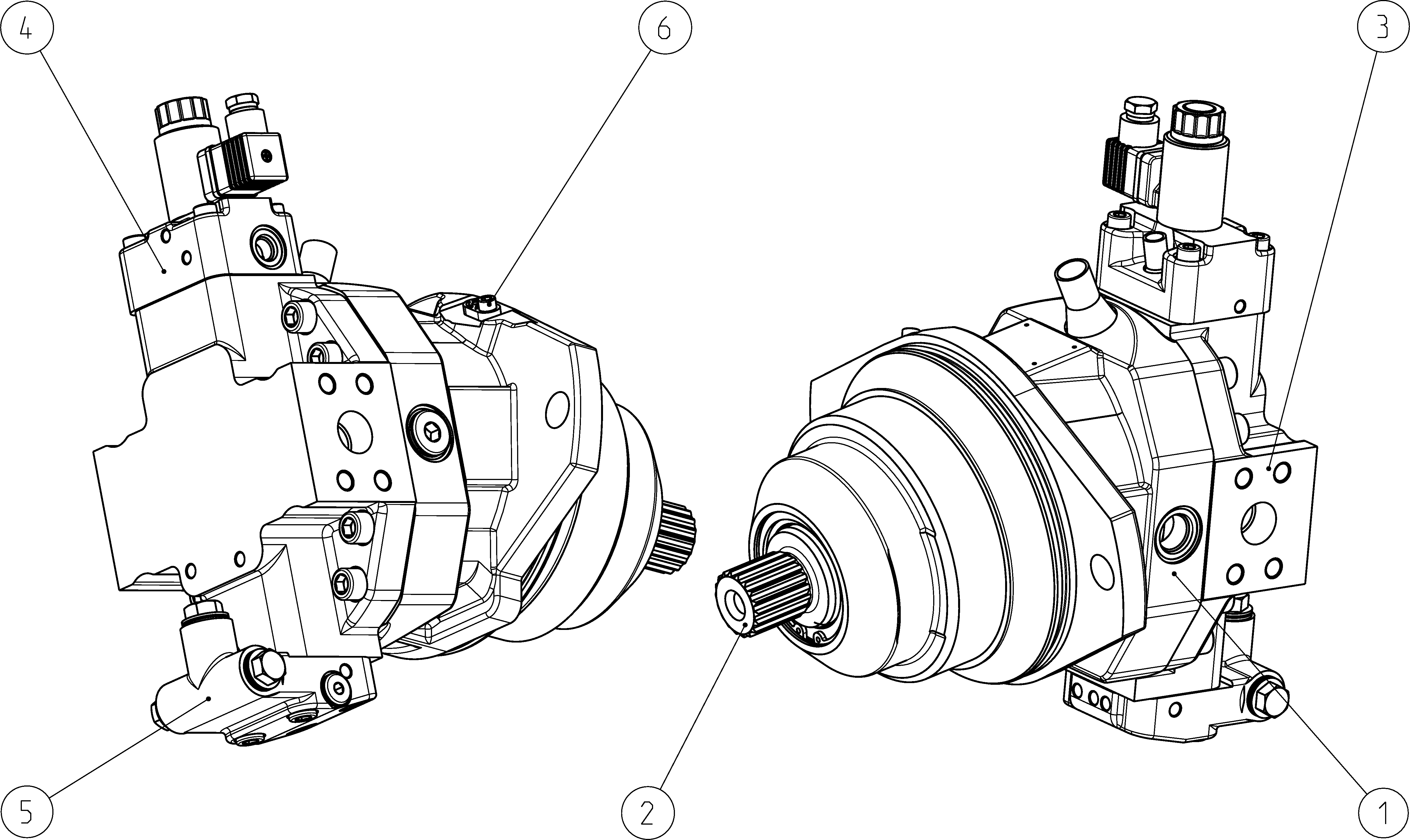

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902156497 | KORPUS Lista części podzespołu →L | 1 | ||
| R909604694 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902230183 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902248876 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902153840 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | ||
| R902191651 | POKRYWA KOŁNIERZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik wtykowy | E |
| Wielkość (NG) | 107 | 107 |
| Regulator | elektryczne Sterowanie ujemne U = 24 V | EP6 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Funkcja dodatkowa 1 | Bez funkcji dodatkowej | 0 |
| Funkcja dodatkowa 2 | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Bez tłumienia (standard dla HP i EP) | 0 |
| Zakres nastawy objętości roboczej | Bez śruby nastawczej Krótki (nastawny do 0) | A |
| Seria | Seria 6, indeks 5 | 65 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczne gwinty mocujące wg DIN 13 | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 200-2 | S2 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W40×2×18×9g | Z9 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe | 2 |
| Zawór | Przepływ płukania [l/min] qv, δp = pND ‒ = 25 bar i = 10 mm2/s pG ν 5 | B |
| Wersja standardowa/specjalna | Wersja specjalna | S |
