Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM160EP500T000B/65AWV0D4T11CD-0R902248212
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM160EP500T000B/65AWV0D4T11CD-0, numer materiałowy R902248212. Wielkość nominalna: NG 160. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne, sterowanie ujemne U = 12 V DC (EP5). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Funkcja dodatkowa 1: bez funkcji dodatkowej (0). Funkcja dodatkowa 2: bez funkcji dodatkowej (0). Tłumienie czasu odpowiedzi: bez tłumienia (standard dla HP i EP) (0). Zakres nastawy objętości roboczej: bez śruby nastawczej, średnia (B). Wykonanie przyłączy i gwintów mocujących: ANSI, gwinty przyłączy z uszczelnieniem O-ring wg ISO 11926 (A). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: SAE J744 152-4 (D4). Wał napędowy: wał wielowypustowy ANSI B92.1a 1 3/4 in 13T 8/16 DP (T1).
- Numer
- R902248212
- Oznaczenie typu
- A6VM160EP500T000B/65AWV0D4T11CD-0
- Grupa
- A6VM 160
- Wydanie
- 06/2020

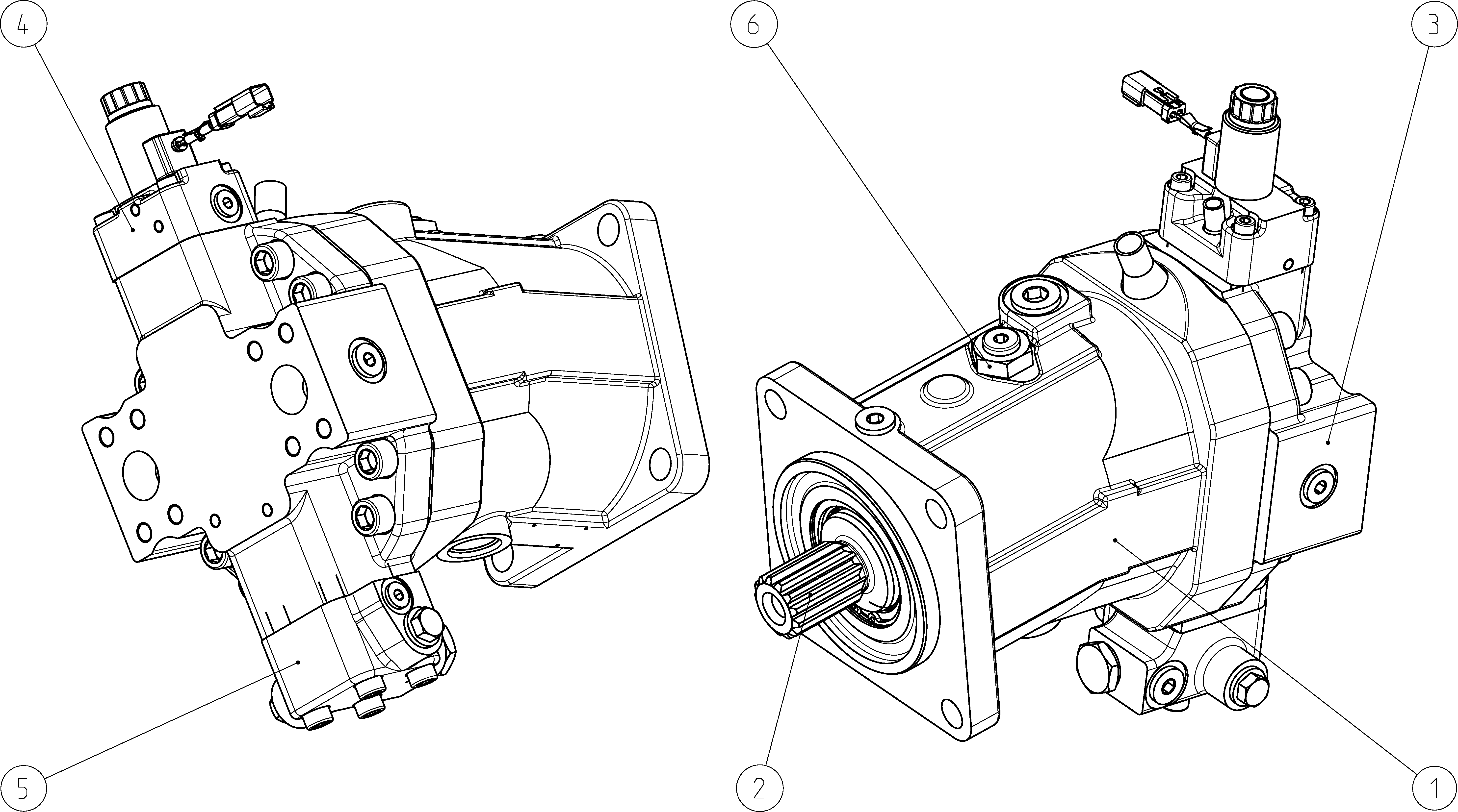

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902248635 | KORPUS Lista części podzespołu →L | 1 | ||
| R902277881 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902279474 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902248640 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902248984 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | ||
| R902248638 | GWINTOWANY KRÓCIEC REDUKCYJNY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 160 | 160 |
| Regulator | Sterowanie proporcjonalne elektryczne, sterowanie ujemne U = 12 V DC | EP5 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Funkcja dodatkowa 1 | Bez funkcji dodatkowej | 0 |
| Funkcja dodatkowa 2 | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu odpowiedzi | Bez tłumienia (standard dla HP i EP) | 0 |
| Zakres nastawy objętości roboczej | Bez śruby nastawczej, średnia | B |
| Seria | Seria 6, indeks 5 | 65 |
| Wykonanie przyłączy i gwintów mocujących | ANSI, gwinty przyłączy z uszczelnieniem O-ring wg ISO 11926 | A |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | SAE J744 152-4 | D4 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a 1 3/4 in 13T 8/16 DP | T1 |
| Płyta przyłączeniowa przyłączy roboczych | Przyłącza robocze SAE A i B z tyłu | 1 |
| Zawór | Przepływ płukania qv [gpm (l/min)], ν = 60 SUS (10 mm2/s) 2.1 (8) | C |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
