Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM150EPWD1L001B/71MWV0R4A1100-0R902247474
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM150EPWD1L001B/71MWV0R4A1100-0, numer materiałowy R902247474. Wielkość nominalna: NG 150. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne, sterowanie ujemne U = 24 V (EPW). Regulacja ciśnienia/nadsterowanie: regulacja ciśnienia, nastawa stała, tylko dla HP5, HP6, EPV i EPW (D1). Złącze elektromagnesów: kabel bez złącza (wolne końcówki) (L). Funkcja dodatkowa: bez (0). Funkcja dodatkowa: bez (0). Tłumienie czasu przestawienia: tłumienie HP, EP, HP5,6D. i EPV,WD., HZ, HA z (1). Zakres nastawy objętości roboczej: bez śruby nastawczej Średni (B). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczne gwinty mocujące wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 180-4 (R4). Wał napędowy: wał wielowypustowy DIN 5480 W45×2×21×9g (A1).
- Numer
- R902247474
- Oznaczenie typu
- A6VM150EPWD1L001B/71MWV0R4A1100-0
- Grupa
- A6VM 150
- Wydanie
- 06/2020

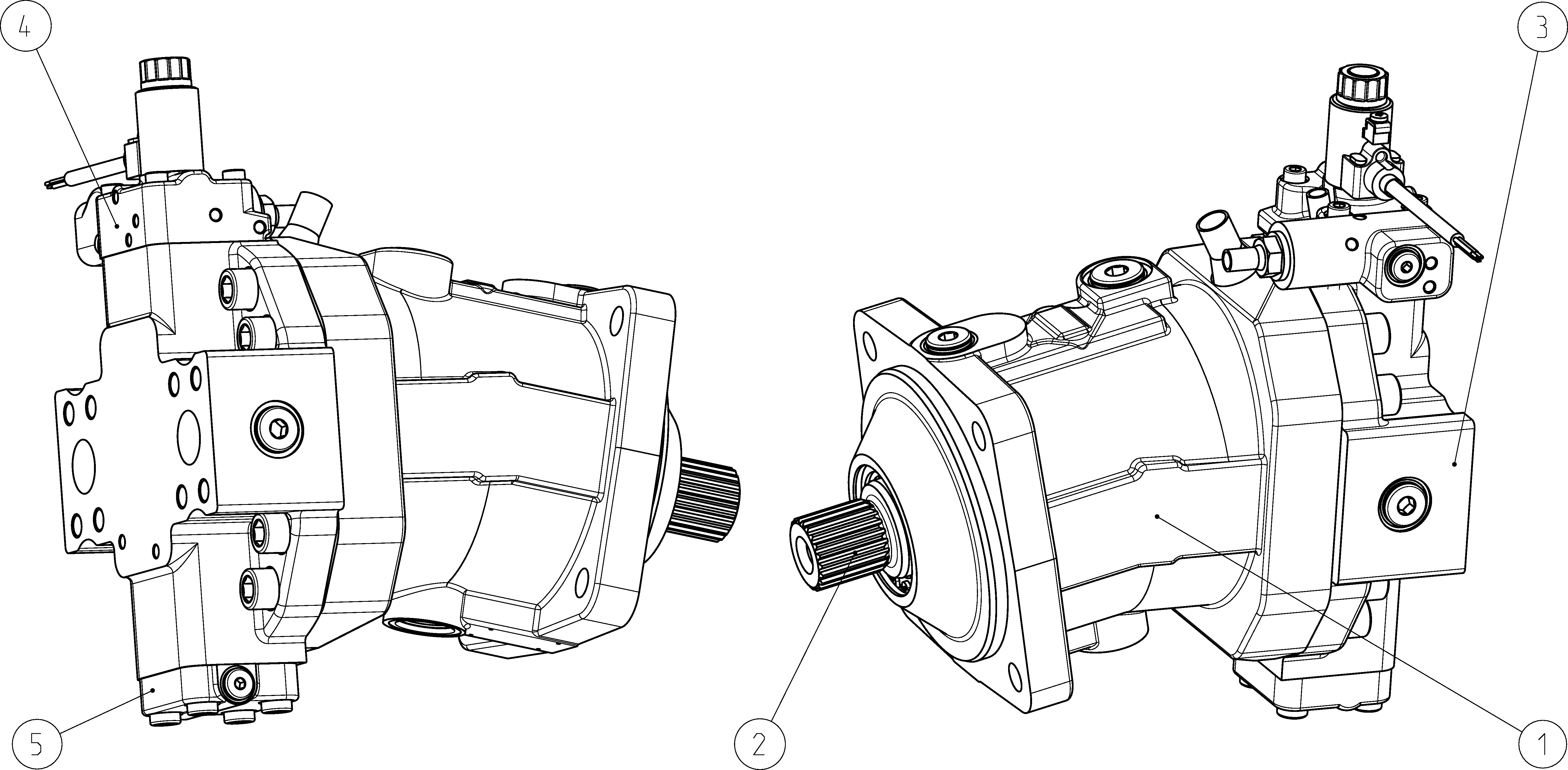

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902132101 | KORPUS Lista części podzespołu →L | 1 | ||
| R902132104 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902224297 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902248880 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902096783 | POKRYWA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 150 | 150 |
| Regulator | Sterowanie proporcjonalne elektryczne, sterowanie ujemne U = 24 V | EPW |
| Regulacja ciśnienia/nadsterowanie | Regulacja ciśnienia, nastawa stała, tylko dla HP5, HP6, EPV i EPW | D1 |
| Złącze elektromagnesów | Kabel bez złącza (wolne końcówki) | L |
| Funkcja dodatkowa | Bez | 0 |
| Funkcja dodatkowa | Bez | 0 |
| Tłumienie czasu przestawienia | Tłumienie HP, EP, HP5,6D. i EPV,WD., HZ, HA z | 1 |
| Zakres nastawy objętości roboczej | Bez śruby nastawczej Średni | B |
| Seria | Seria 7, indeks 1 | 71 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczne gwinty mocujące wg DIN 13 | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 180-4 | R4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W45×2×21×9g | A1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z tyłu | 1 |
| Zawór | Bez zaworu | 0 |
| Funkcja dodatkowa | Bez | 0 |
| Wersja standardowa/specjalna | Wersja standardowa | 0 |
