Jednostka · SILNIK TŁOKOWY OSIOWY

A6VM085HA1R1Q006B/71MWV0N4Z91C0-YR902243224

Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM085HA1R1Q006B/71MWV0N4Z91C0-Y, numer materiałowy R902243224. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnie (HA1). Regulacja ciśnienia/nadsterowanie: nadsterowanie regulatorów HA1 i HA2 elektryczne i zawór U = 12 V kierunku jazdy, elektryczny (R1). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zakres nastawy objętości roboczej: bez śruby nastawczej średni (B). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 140-4 (N4). Wał napędowy: wał wielowypustowy DIN 5480 W40×2×18×9g (Z9). Przyłącza robocze: przyłącza robocze SAE A i B z tyłu (1).

Numer
R902243224
Oznaczenie typu
A6VM085HA1R1Q006B/71MWV0N4Z91C0-Y
Grupa
A6VM 85
Wydanie
06/2020

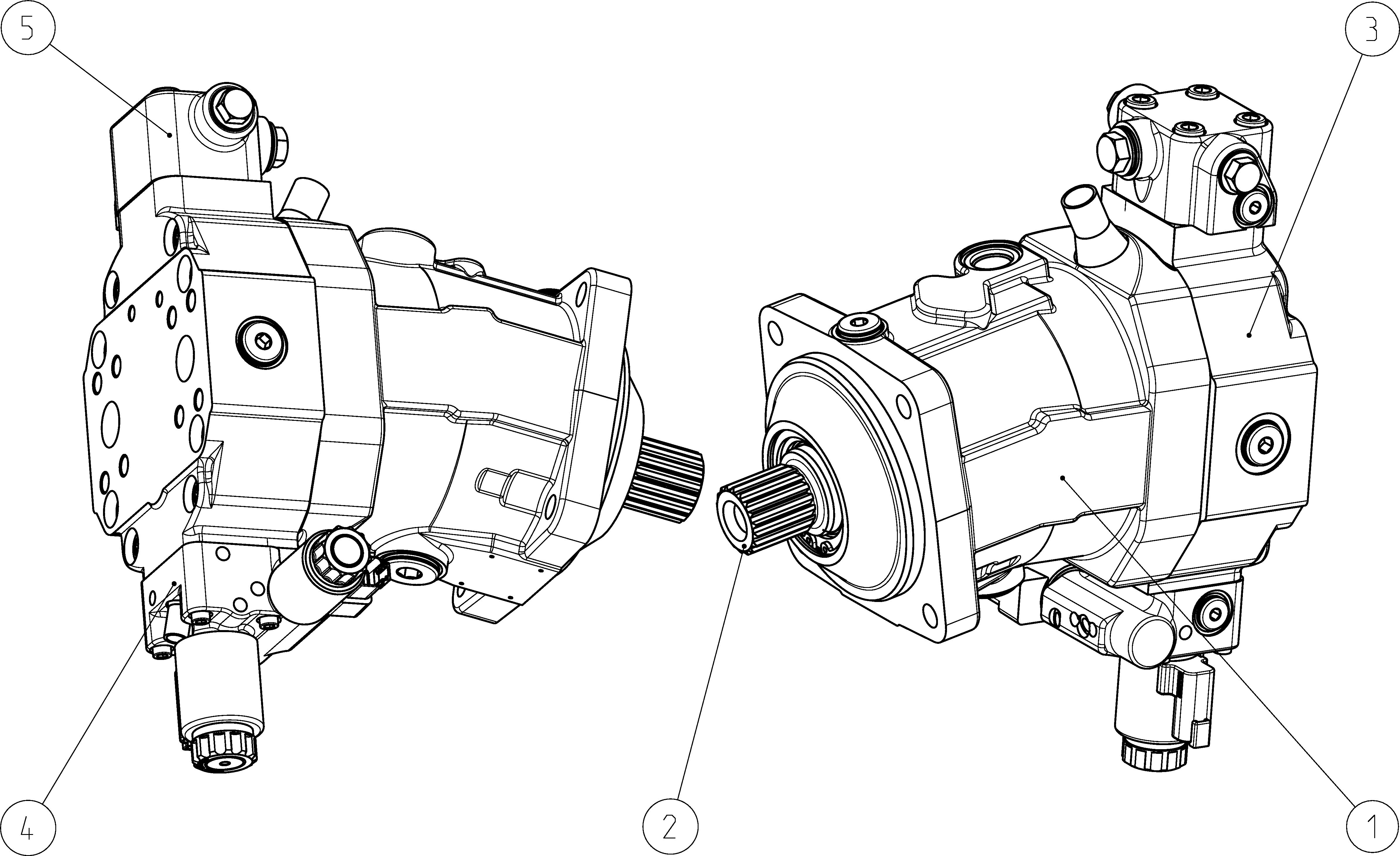

A6VM085HA1R1Q006B/71MWV0N4Z91C0-Y — Rysunek
Poz.NumerNazwaIlośćDodaj do zapytania
R902189218KORPUS Lista części podzespołu →L1
R902121900MECHANIZM NAPĘDOWY Lista części podzespołu →L1
R902126952PŁYTA POKRYWY Lista części podzespołu →L1
R902242751ELEMENT STERUJĄCY Lista części podzespołu →L1
R902126791ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L1

Parametry z kodu typu

PozycjaZnaczenieKod
Jednostka osiowa wielotłoczkowaKonstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczejA6V
Tryb pracySilnikM
Wielkość (NG)85085
RegulatorRegulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnieHA1
Regulacja ciśnienia/nadsterowanieNadsterowanie regulatorów HA1 i HA2 elektryczne i zawór U = 12 V kierunku jazdy, elektrycznyR1
Czujnik kąta wychyleniaBez czujnika kąta wychylenia0
Funkcja dodatkowaBez funkcji dodatkowej0
Zakres nastawy objętości roboczejBez śruby nastawczej średniB
SeriaSeria 7, indeks 1 (ciśnienie nominalne 450 bar)71
Wykonanie przyłączy i gwintów mocującychPrzyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13M
Kierunek obrotówPatrząc na wał napędowy, dwukierunkowyW
Materiał uszczelnieńFKM (kauczuk fluorowy)V
Łożyskowanie wału napędowegoŁożysko standardowe0
Kołnierz mocującyISO 3019-2 140-4N4
Wał napędowyWał wielowypustowy DIN 5480 W40×2×18×9gZ9
Przyłącza roboczePrzyłącza robocze SAE A i B z tyłu1
ZawórMożliwe tylko z płytami przyłączeniowymi 1, 2 i 4 8C
Czujnik prędkości obrotowejBez czujnika prędkości obrotowej0
Wersja standardowa/specjalnaWersja standardowa z wariantami zabudowy, np. przyłącza T otwarte lub zamknięteY
