Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG280EP2DP0T0/40MRNE4T31FE4T2AB00-0R902241999
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG280EP2DP0T0/40MRNE4T31FE4T2AB00-0, numer materiałowy R902241999. Wielkość nominalna: NG 280. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 24 V (EP2). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 165-4 (E4). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1).
- Numer
- R902241999
- Oznaczenie typu
- A4VG280EP2DP0T0/40MRNE4T31FE4T2AB00-0
- Grupa
- A4VG 280
- Wydanie
- 01/2020

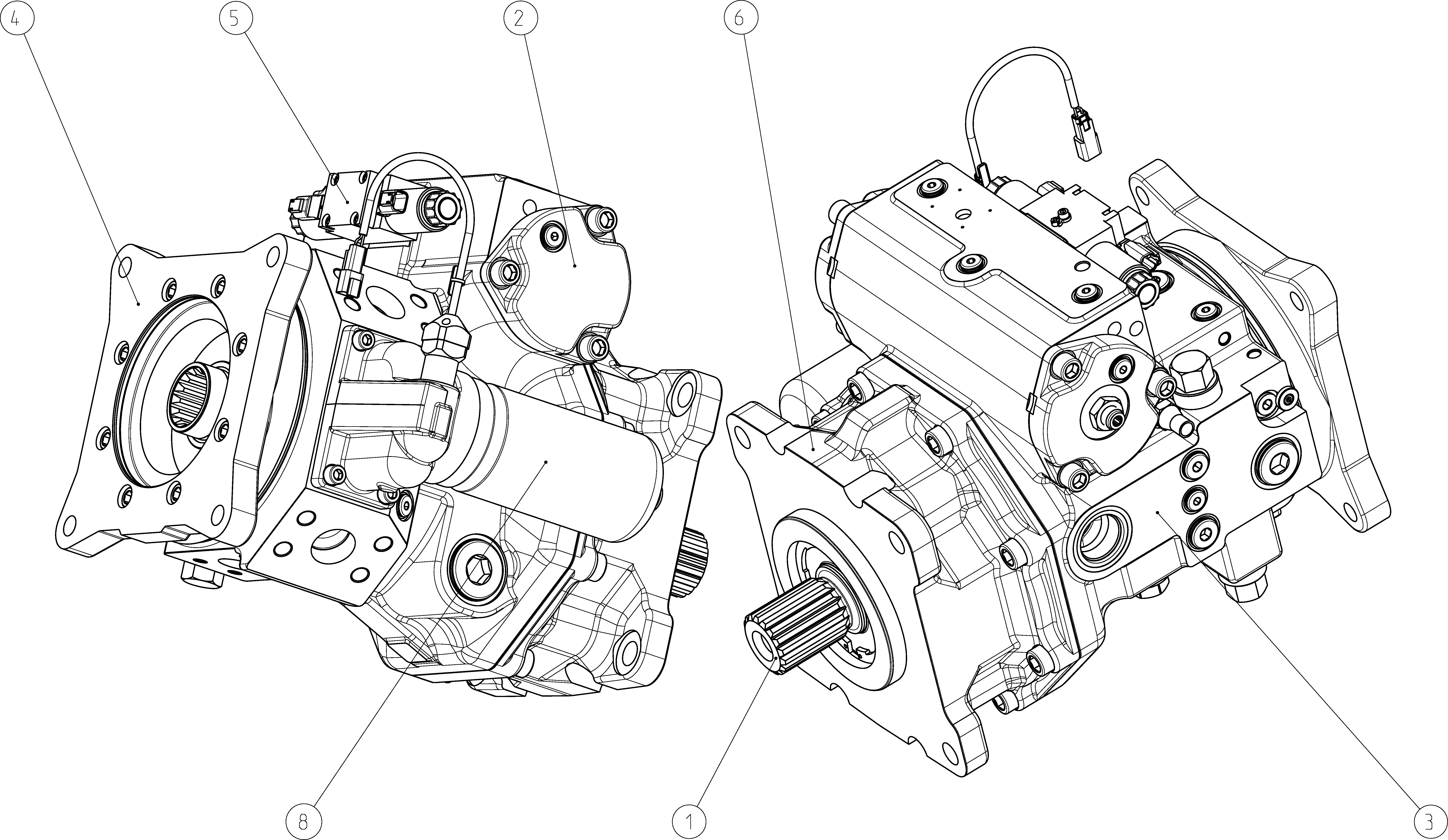

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902236924 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902205091 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902205253 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902152885 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902133969 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902199969 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902204448 | FILTR PRZYŁĄCZANY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 280 | 280 |
| Regulator | Sterowanie proporcjonalne elektryczne U = 24 V | EP2 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 165-4 | E4 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 2 1/4 in 17T 8/16DP | T3 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | F |
| Napęd przelotowy | 165-4 (E) 2 in 15T 8/16DP T2 | E4T2 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu i elektrycznym wskaźnikiem zanieczyszczenia – złącze DEUTSCH | B |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
