Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG28EP4D1/10L-NXX19N003EP-SR902233981
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG28EP4D1/10L-NXX19N003EP-S, numer materiałowy R902233981. Wielkość nominalna: NG 28. Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne (EP4). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej DT04-2P (P). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902233981
- Oznaczenie typu
- A10VG28EP4D1/10L-NXX19N003EP-S
- Grupa
- A10VG 28
- Wydanie
- 06/2020

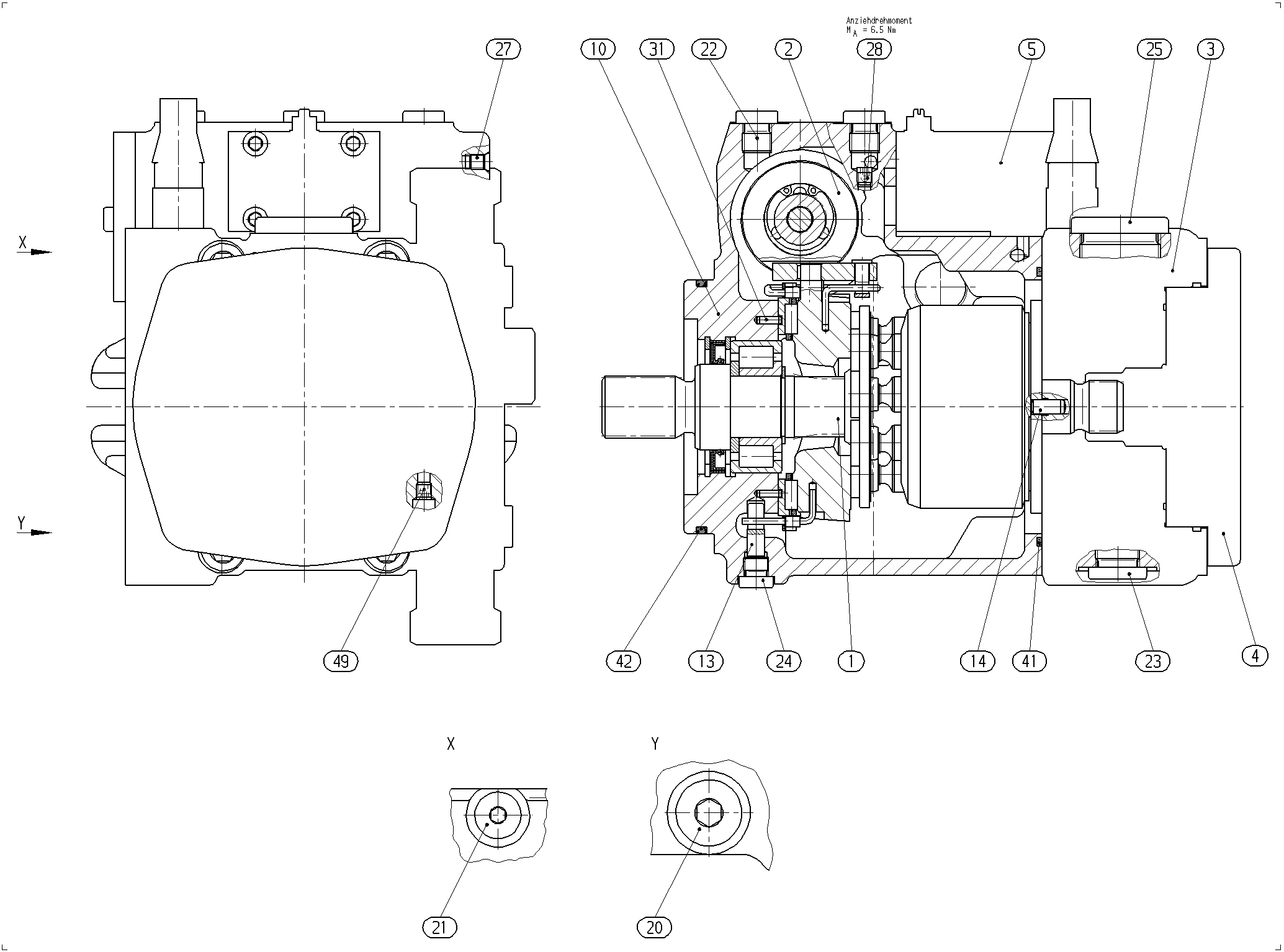

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902102123 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902017520 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902234566 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902123716 | POKRYWA Lista części podzespołu →L | 1 | ||
| R902107007 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902095486 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R913009665 | SZTYFT PROSTY | 1 | ||
| 19 | R909156650 | KOREK GWINTOWANYD | 1 | |
| R902601710 | KOREK GWINTOWANYD | 1 | ||
| R909831482 | KOREK GWINTOWANYD | 1 | ||
| R909831743 | KOREK GWINTOWANYD | 3 | ||
| R902601709 | KOREK GWINTOWANY | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R902603226 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909086547 | O-RINGD | 1 | ||
| R909086948 | O-RINGD | 1 | ||
| R909156496 | DYSZA | 1 | ||
| 98 | R902095560 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Regulator | Sterowanie proporcjonalne elektryczne | EP4 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej DT04-2P | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
