Jednostka · POMPA OSIOWO-TŁOKOWA
A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-SR902233825
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A24VG, kod typu A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-S, numer materiałowy R902233825. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A24V). Tryb pracy: pompa podwójna w obiegu zamkniętym (G). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa pompy 1: bez funkcji dodatkowej (0). Funkcja dodatkowa pompy 2: bez funkcji dodatkowej (0). Funkcja dodatkowa 2: bez funkcji dodatkowej (0). Wykonanie przyłączy i gwintów mocujących: przyłącza wg ISO 11926 z uszczelnieniem O-ring (ANSI), metryczny gwint mocujący wg DIN 13 przy przyłączu roboczym i napędzie przelotowym (D). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Kołnierz mocujący (pompa 1): SAE J744 165-4 (E4). Wał napędowy (pompa 1): wał wielowypustowy 1 3/4 in 13T 8/16DP ANSI B92.1a–1976 (T1). Napęd przelotowy, wersja z metrycznym gwintem mocującym: 127-2 (C) C1 1 3/8 in 21T 16/32DP V8 (C1V8). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R902233825
- Oznaczenie typu
- A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-S
- Grupa
- A24VG 110110
- Wydanie
- 06/2020

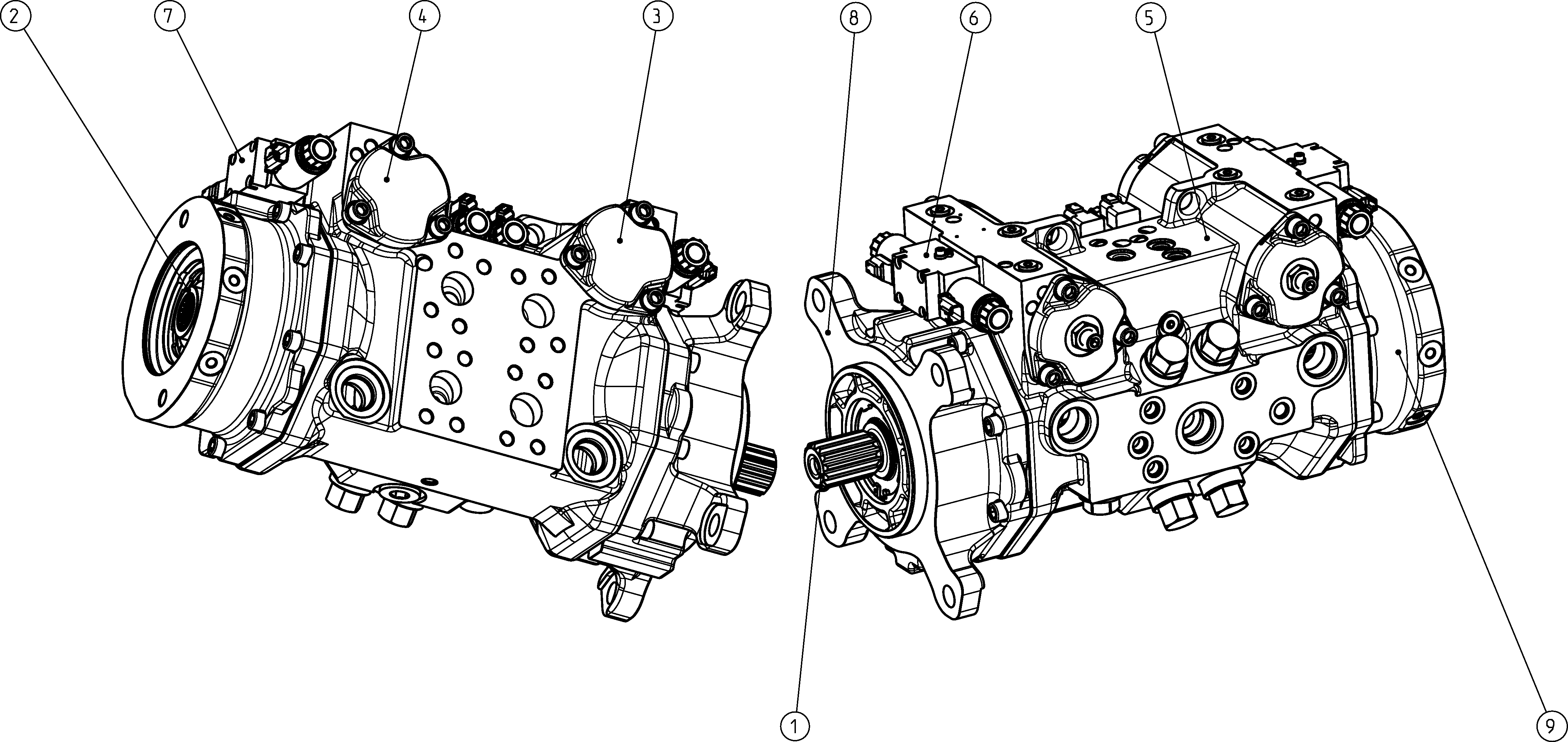

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902244129 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902244128 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114198 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902114198 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902258115 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902115438 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902115438 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902244160 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902230612 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A24V |
| Tryb pracy | Pompa podwójna w obiegu zamkniętym | G |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa pompy 1 | Bez funkcji dodatkowej | 0 |
| Funkcja dodatkowa pompy 2 | Bez funkcji dodatkowej | 0 |
| Funkcja dodatkowa 2 | Bez funkcji dodatkowej | 0 |
| Seria | Seria 1, indeks 0 | 10 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza wg ISO 11926 z uszczelnieniem O-ring (ANSI), metryczny gwint mocujący wg DIN 13 przy przyłączu roboczym i napędzie przelotowym | D |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Kołnierz mocujący (pompa 1) | SAE J744 165-4 | E4 |
| Wał napędowy (pompa 1) | Wał wielowypustowy 1 3/4 in 13T 8/16DP ANSI B92.1a–1976 | T1 |
| Napęd przelotowy, wersja z metrycznym gwintem mocującym | 127-2 (C) C1 1 3/8 in 21T 16/32DP V8 | C1V8 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
