Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG175EP2DP000/40MRND6T11FB2S5AS00-0R902233405
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG175EP2DP000/40MRND6T11FB2S5AS00-0, numer materiałowy R902233405. Wielkość nominalna: NG 175. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 24 V (EP2). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1).
- Numer
- R902233405
- Oznaczenie typu
- A4VG175EP2DP000/40MRND6T11FB2S5AS00-0
- Grupa
- A4VG 175
- Wydanie
- 01/2020

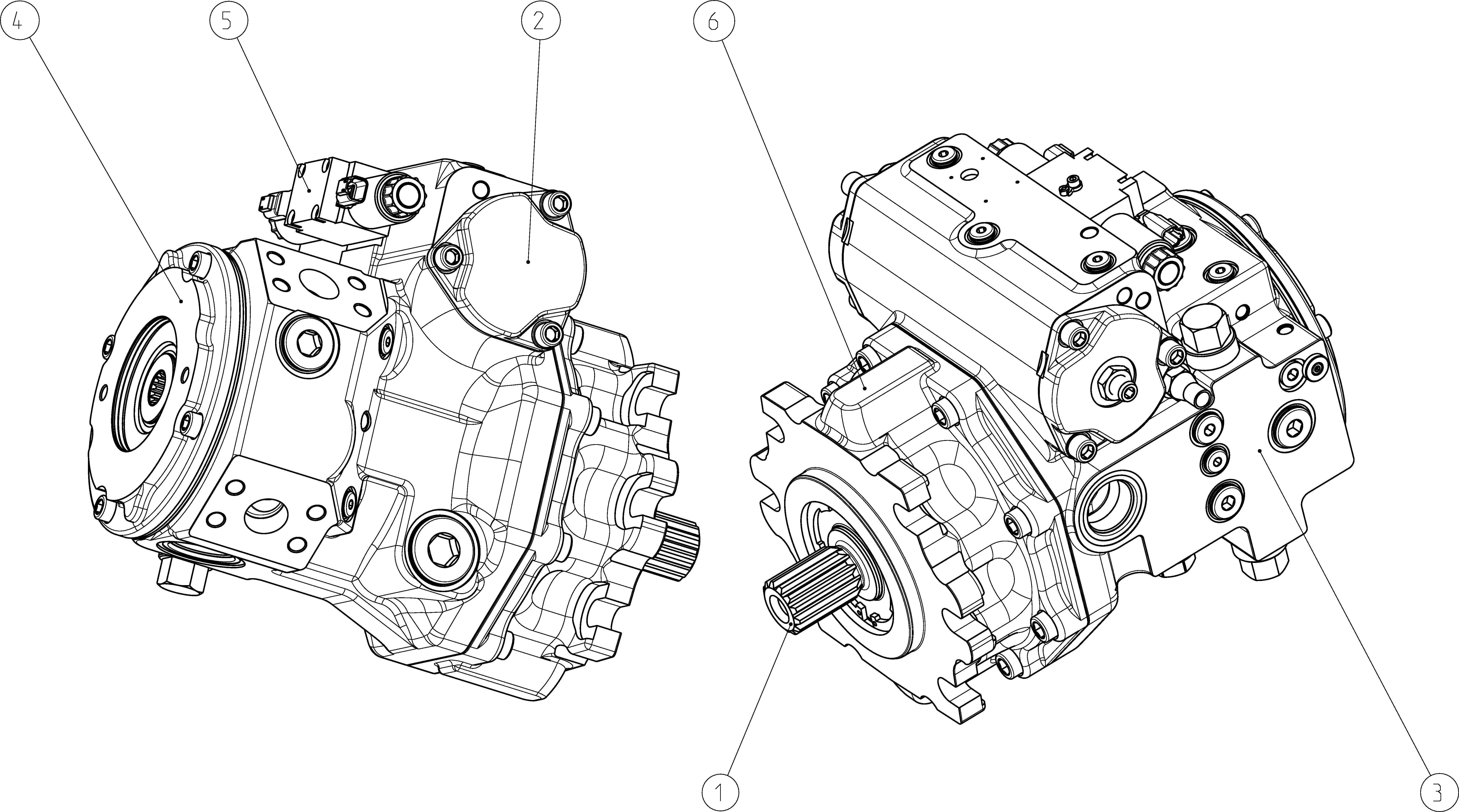

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902201419 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114353 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902118555 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902192692 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902113802 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902157457 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 175 | 175 |
| Regulator | Sterowanie proporcjonalne elektryczne U = 24 V | EP2 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | F |
| Napęd przelotowy | 101-2 (B) B2 1 in 15T 16/32DP S5 | B2S5 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
