Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG125EP1DP000/40MRNC6T11U0000DE00-YR902232741
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG125EP1DP000/40MRNC6T11U0000DE00-Y, numer materiałowy R902232741. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 127-2/ (C6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1).
- Numer
- R902232741
- Oznaczenie typu
- A4VG125EP1DP000/40MRNC6T11U0000DE00-Y
- Grupa
- A4VG 125
- Wydanie
- 01/2020

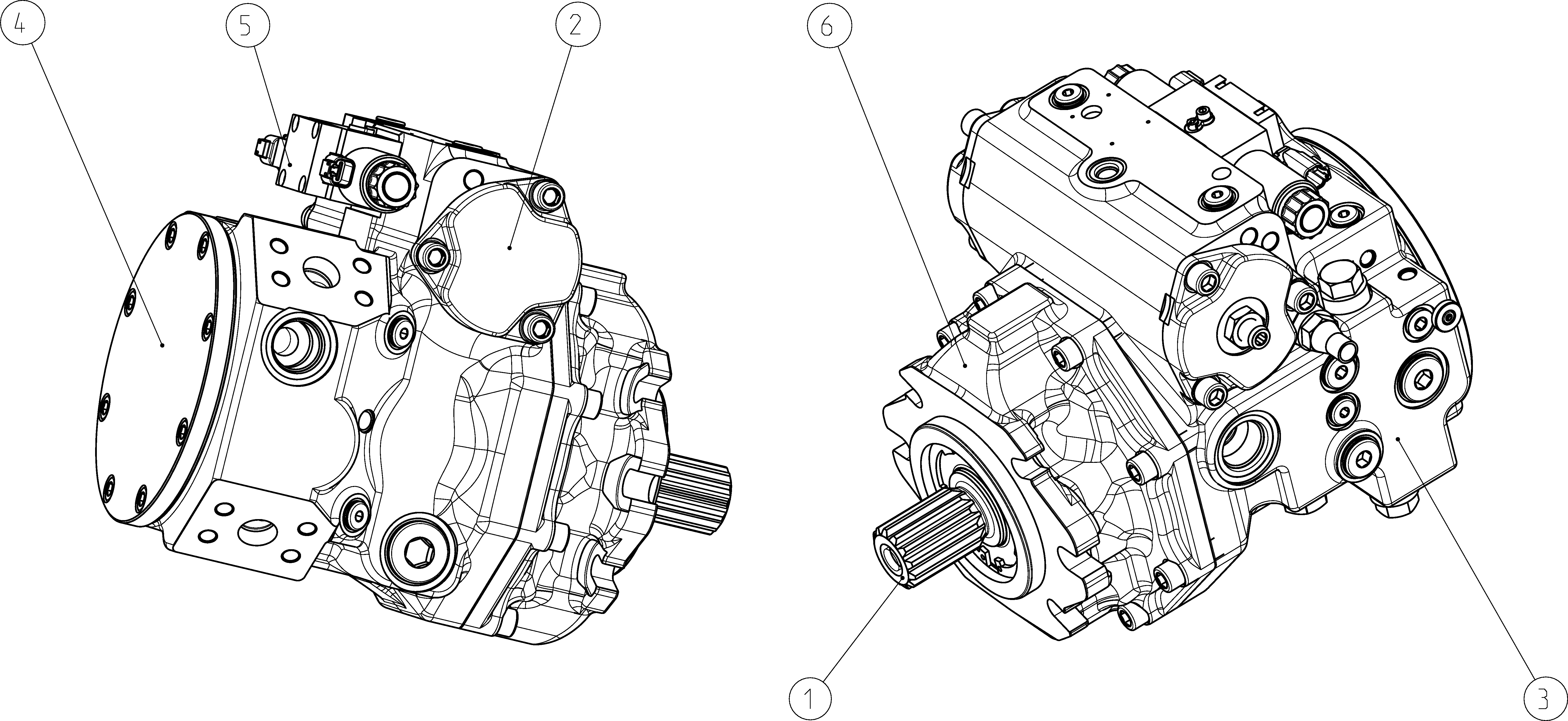

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902244123 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114198 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902237876 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902121098 | POKRYWA POMPY Lista części podzespołu →L | 1 | ||
| R902113597 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902152675 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| 98 | R902095817 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 127-2/ | C6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy bez pompy zasilającej | U |
| Napęd przelotowy | Bez napędu przelotowego | 0000 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej) | E |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja standardowa z wariantami zabudowy, np. przyłącza T otwarte lub zamknięte w stosunku do standardu | Y |
