Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG110EP1XCR00/40MRND6XX2VB3S4HX00-SR902229277
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG110EP1XCR00/40MRND6XX2VB3S4HX00-S, numer materiałowy R902229277. Wielkość nominalna: NG 110. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Czujnik kąta wychylenia: elektryczny czujnik kąta wychylenia (DWS20-1, 3-stykowy) (R). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Przyłącza robocze: przyłącza robocze SAE A i B, po prawej stronie (45° w prawo) (2). Wykonanie pompy zasilającej i zespołu roboczego: szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (V). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S). Czujnik ciśnienia: czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) (4).
- Numer
- R902229277
- Oznaczenie typu
- A4VG110EP1XCR00/40MRND6XX2VB3S4HX00-S
- Grupa
- A4VG 110
- Wydanie
- 01/2020

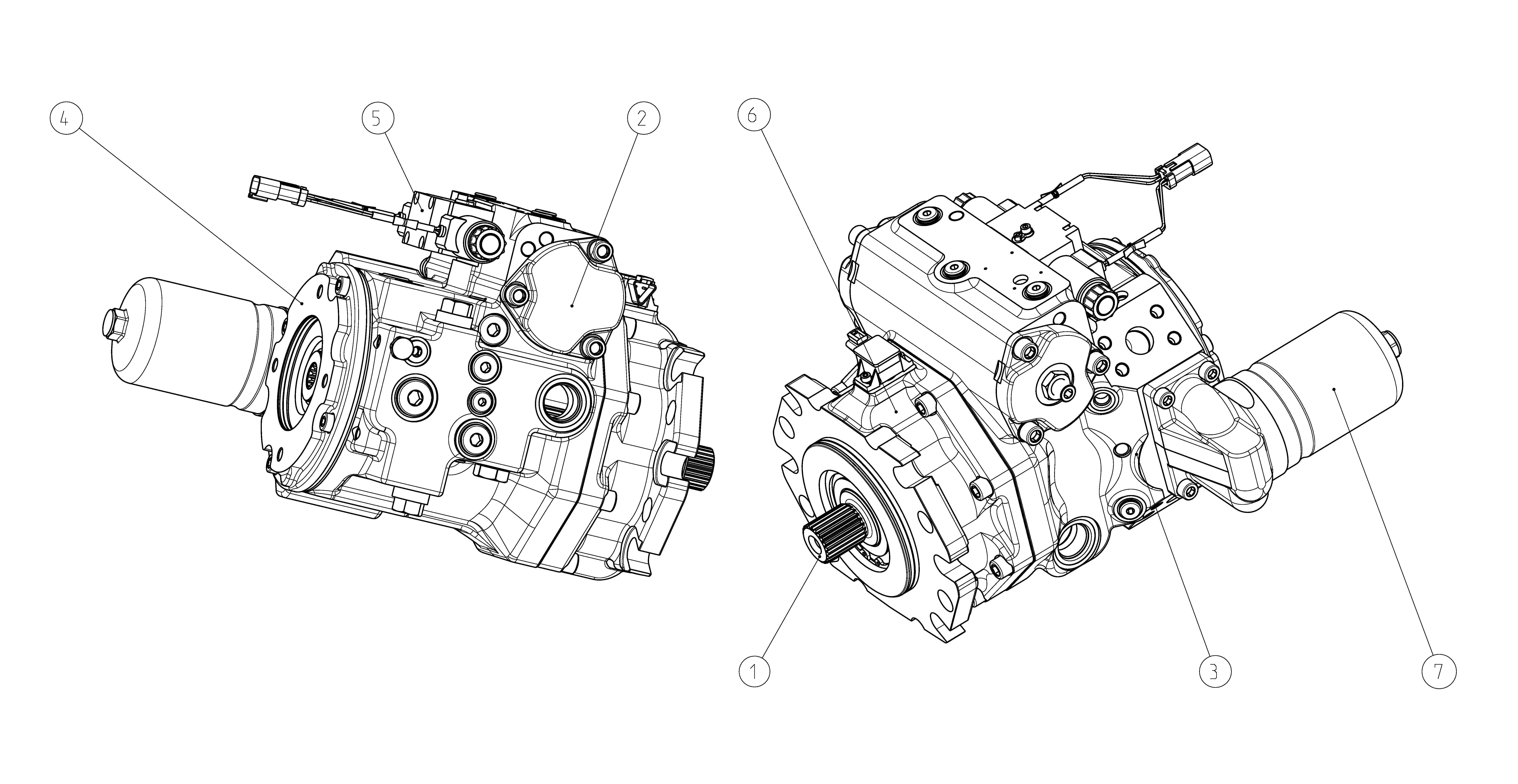

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902222590 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114198 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902230550 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902152937 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902228546 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902226709 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| 8 | R902229870 | FILTR PRZYŁĄCZANY Lista części podzespołu →L | 1 | |
| 98 | R902095817 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 110 | 110 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Czujnik kąta wychylenia | Elektryczny czujnik kąta wychylenia (DWS20-1, 3-stykowy) | R |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po prawej stronie (45° w prawo) | 2 |
| Wykonanie pompy zasilającej i zespołu roboczego | Szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | V |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Czujnik ciśnienia | Czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) | 4 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
