Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG085DA1DH001/40MRNC6Z82FB5S4AS00-YR902227522
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG085DA1DH001/40MRNC6Z82FB5S4AS00-Y, numer materiałowy R902227522. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 12 V (DA1). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): zawór sterujący DA, nastawa stała (1). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 127-2/ (C6). Przyłącza robocze: przyłącza robocze SAE A i B, po prawej stronie (45° w prawo) (2). Wykonanie pompy zasilającej i zespołu roboczego: standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (F). Napęd przelotowy: 101-2 (B) B5 7/8 in 13T 16/32DP S4 (B5S4).
- Numer
- R902227522
- Oznaczenie typu
- A4VG085DA1DH001/40MRNC6Z82FB5S4AS00-Y
- Grupa
- A4VG 85
- Wydanie
- 01/2020

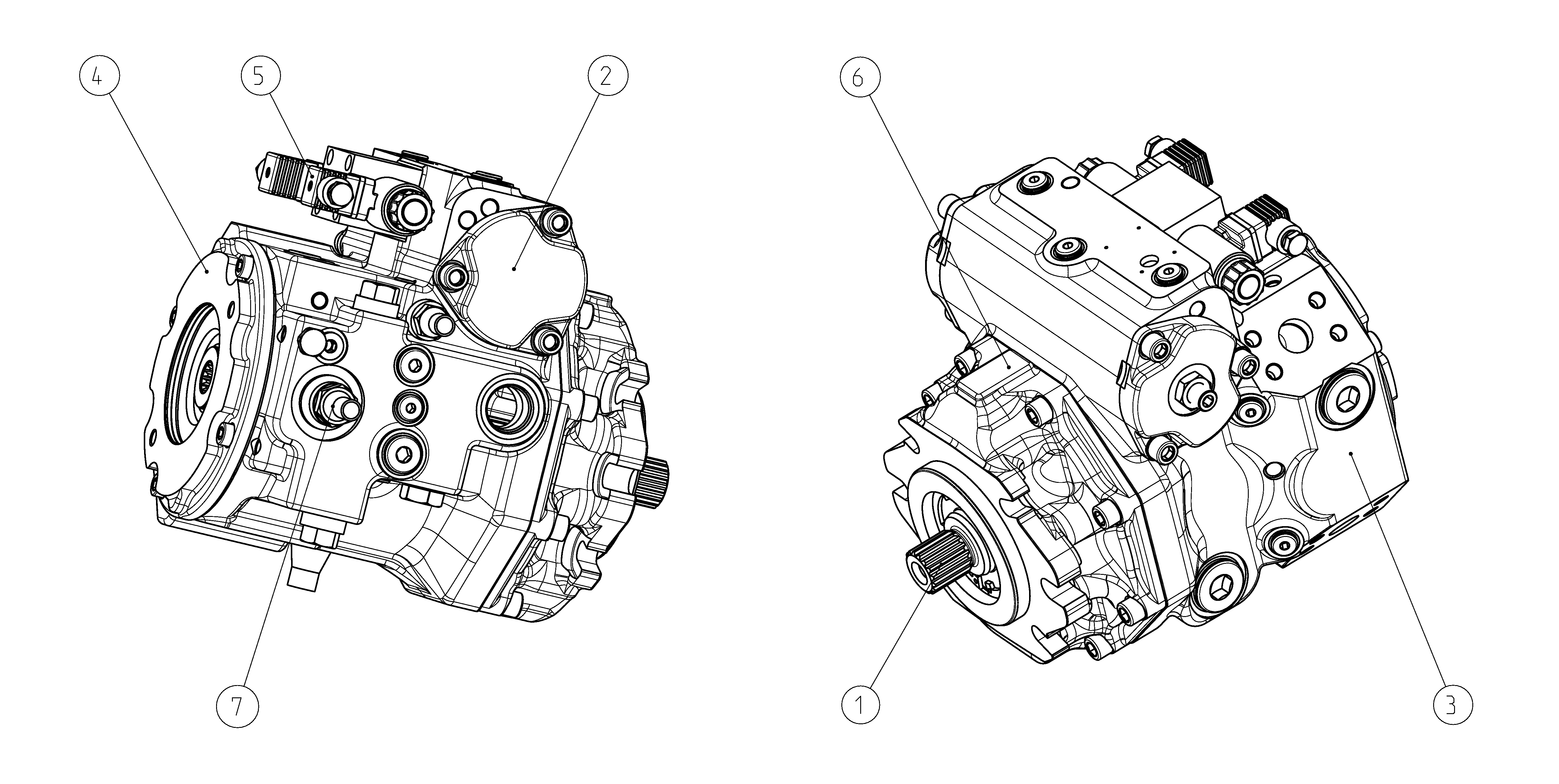

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902124759 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114345 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902226560 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902226555 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902215991 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902201486 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902096253 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| 98 | R902095815 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 85 | 085 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 12 V | DA1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Zawór sterujący DA, nastawa stała | 1 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 127-2/ | C6 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po prawej stronie (45° w prawo) | 2 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | F |
| Napęd przelotowy | 101-2 (B) B5 7/8 in 13T 16/32DP S4 | B5S4 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja standardowa z wariantami zabudowy, np. przyłącza T otwarte lub zamknięte w stosunku do standardu | Y |
