Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG065EP10P000/40MLNC6S91FC2S7AB0V-0R902223036
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG065EP10P000/40MLNC6S91FC2S7AB0V-0, numer materiałowy R902223036. Wielkość nominalna: NG 65. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Odcięcie ciśnienia: bez odcięcia ciśnienia, bez obejścia (0). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 127-2/ (C6). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (F).
- Numer
- R902223036
- Oznaczenie typu
- A4VG065EP10P000/40MLNC6S91FC2S7AB0V-0
- Grupa
- A4VG 65
- Wydanie
- 01/2020

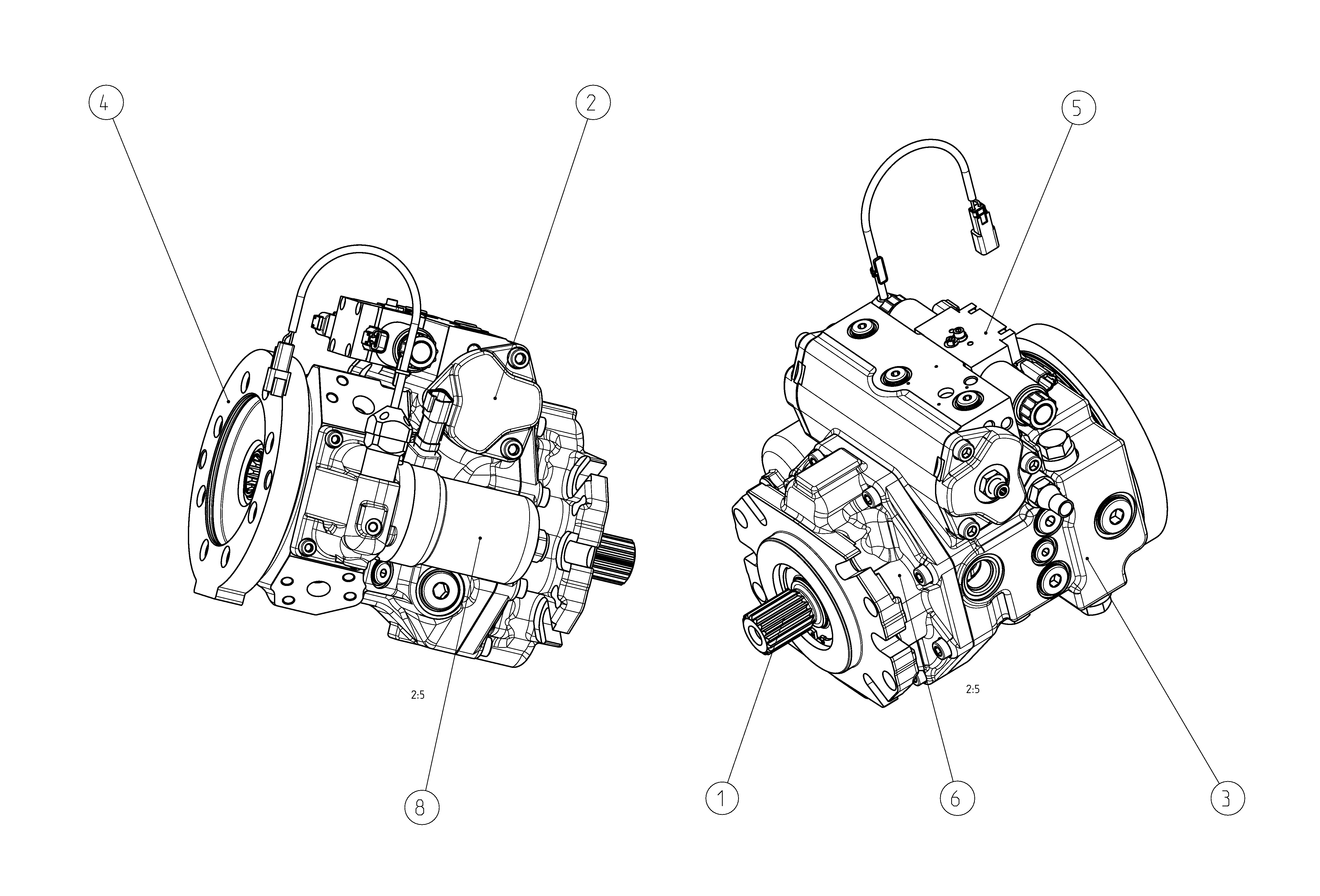

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902222665 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902108701 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902222818 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902136680 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902133810 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902230638 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902137407 | FILTR PRZYŁĄCZANY Lista części podzespołu →L | 1 | ||
| 98 | R902095814 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 65 | 065 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Odcięcie ciśnienia | Bez odcięcia ciśnienia, bez obejścia | 0 |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 127-2/ | C6 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | F |
| Napęd przelotowy | 127-2 (C) C2 1 1/4 in 14T 12/24DP S7 | C2S7 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu i elektrycznym wskaźnikiem zanieczyszczenia – złącze DEUTSCH | B |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Czujnik prędkości obrotowej DSM, DSA | V |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
