Jednostka · POMPA OSIOWO-TŁOKOWA
AA11VO60NV/10L-NSC62N00-SR902220196
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu AA11VO60NV/10L-NSC62N00-S, numer materiałowy R902220196. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 ‒ 2-otworowy (C). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 (62). Napęd przelotowy: ‒ ‒ (N00). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R902220196
- Oznaczenie typu
- AA11VO60NV/10L-NSC62N00-S
- Grupa
- A11VO 60
- Wydanie
- 06/2020

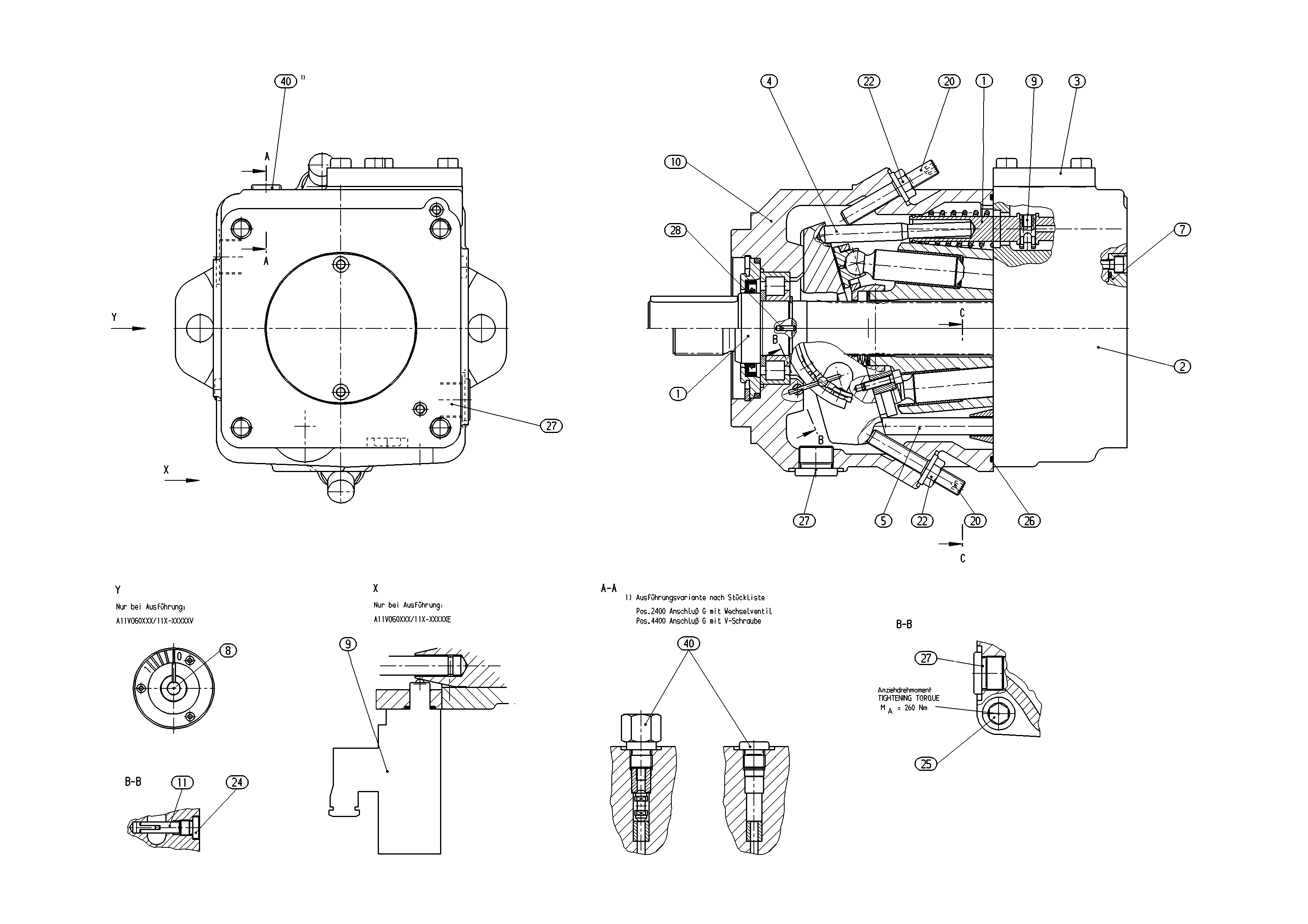

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902044500 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909613038 | PŁYTA POŁĄCZENIOWA, GWINT LEWY Lista części podzespołu →L | 1 | ||
| R909447557 | POKRYWA Lista części podzespołu →L | 1 | ||
| R909441157 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909441158 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909441156 | POKRYWA Lista części podzespołu →L | 1 | ||
| R909652065 | ŚRUBA BLOKUJĄCA | 1 | ||
| R902118161 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909449078 | SZTYFT GWINTOWANY | 2 | ||
| R909152426 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909153680 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909830217 | O-RINGD | 1 | ||
| R909153339 | KOREK GWINTOWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153371 | KOREK GWINTOWANYD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 60 | 60 |
| Indeks | Wielkość 40 … 130 | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 ‒ 2-otworowy | C |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 | 62 |
| Napęd przelotowy | ‒ ‒ | N00 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
