Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG110OAA0A000/40ARND6T11BB2S5AF4V-0R902215401
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG110OAA0A000/40ARND6T11BB2S5AF4V-0, numer materiałowy R902215401. Wielkość nominalna: NG 110. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: bez odcięcia ciśnienia, bez obejścia (0). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: standardowy zespół roboczy, zintegrowana pompa zasilająca, duża pompa zębata o zazębieniu wewnętrznym (B). Napęd przelotowy: 101-2 (B) B2 1 in 15T 16/32DP S5 (B2S5). Zawór ograniczający wysokie ciśnienie: zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała (A).
- Numer
- R902215401
- Oznaczenie typu
- A4VG110OAA0A000/40ARND6T11BB2S5AF4V-0
- Grupa
- A4VG 110
- Wydanie
- 01/2020

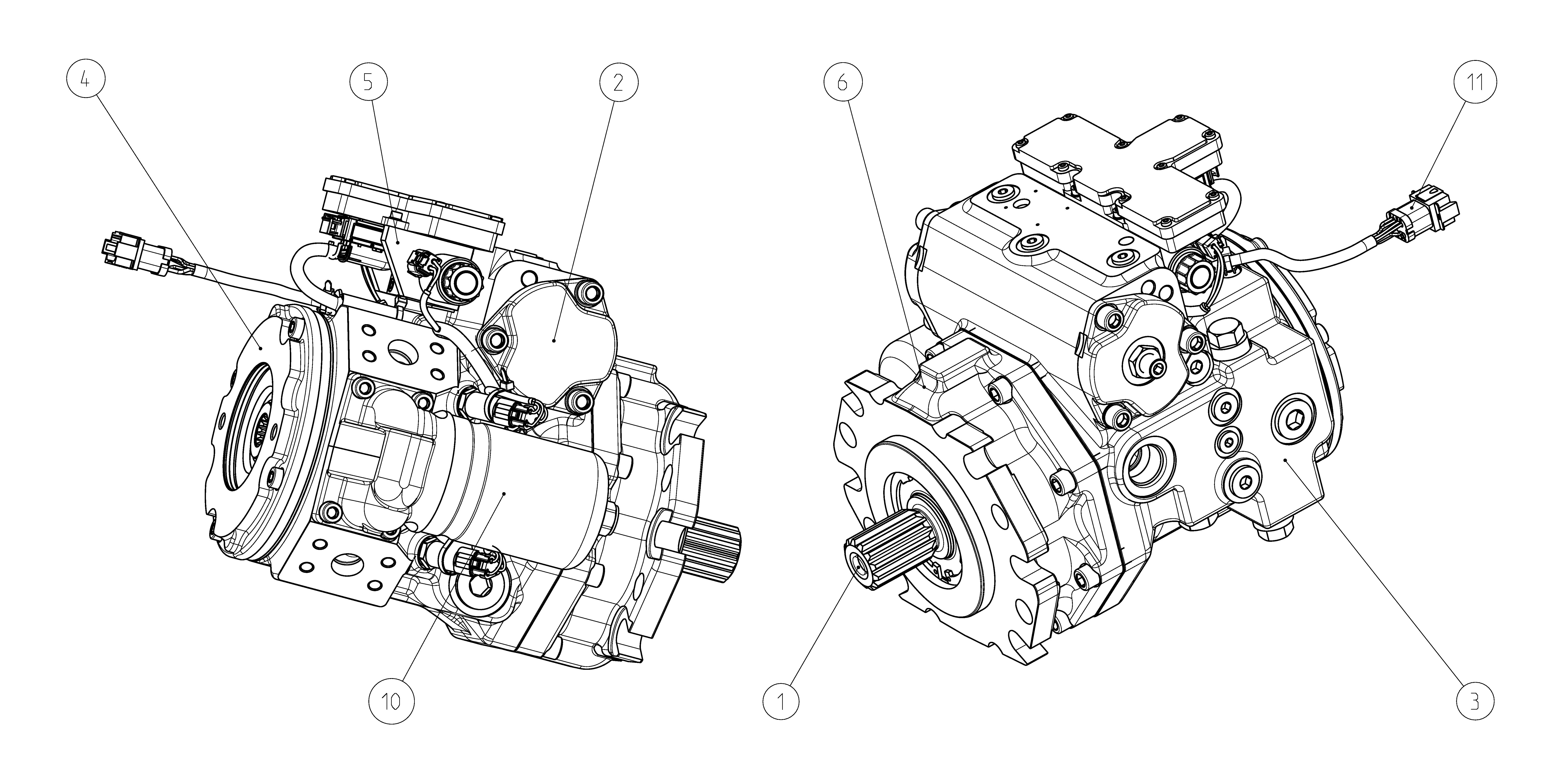

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902188167 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902114198 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902222577 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902205056 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902236020 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902114152 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902106468 | FILTR PRZYŁĄCZANY Lista części podzespołu →L | 1 | ||
| R902156916 | WIĄZKA KABLOWA Lista części podzespołu →L | 1 | ||
| 98 | R902221262 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 110 | 110 |
| Odcięcie ciśnienia | Bez odcięcia ciśnienia, bez obejścia | 0 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, duża pompa zębata o zazębieniu wewnętrznym | B |
| Napęd przelotowy | 101-2 (B) B2 1 in 15T 16/32DP S5 | B2S5 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu | F |
| Czujnik ciśnienia | Czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) | 4 |
| Inne czujniki | Czujnik prędkości obrotowej DSM, DSA | V |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
