Jednostka · SILNIK TŁOKOWY OSIOWY
A6VE085EP100H004F/71MWVOY2Z9200-YR902211897
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VE, kod typu A6VE085EP100H004F/71MWVOY2Z9200-Y, numer materiałowy R902211897. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 530 bar (NG60 do 215) (NG280) (A6V). Tryb pracy: silnik wtykowy (E). Regulator: sterowanie proporcjonalne sterowanie dodatnie U = 12 V elektryczne (EP1). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Funkcja dodatkowa 1: bez funkcji dodatkowej (0). Funkcja dodatkowa 2: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: tłumienie jednostronne na wlocie do dużej komory nastawczej (HA) (4). Zakres nastawy objętości roboczej: krótka, średnia (F). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: ISO 3019-2 190-2 (Y2). Wał napędowy: wał wielowypustowy DIN 5480 W40×2×18×9g (Z9). Przyłącza robocze: przyłącza robocze SAE A i B z boku, naprzeciwległe (2).
- Numer
- R902211897
- Oznaczenie typu
- A6VE085EP100H004F/71MWVOY2Z9200-Y
- Grupa
- A6VE 85
- Wydanie
- 06/2020

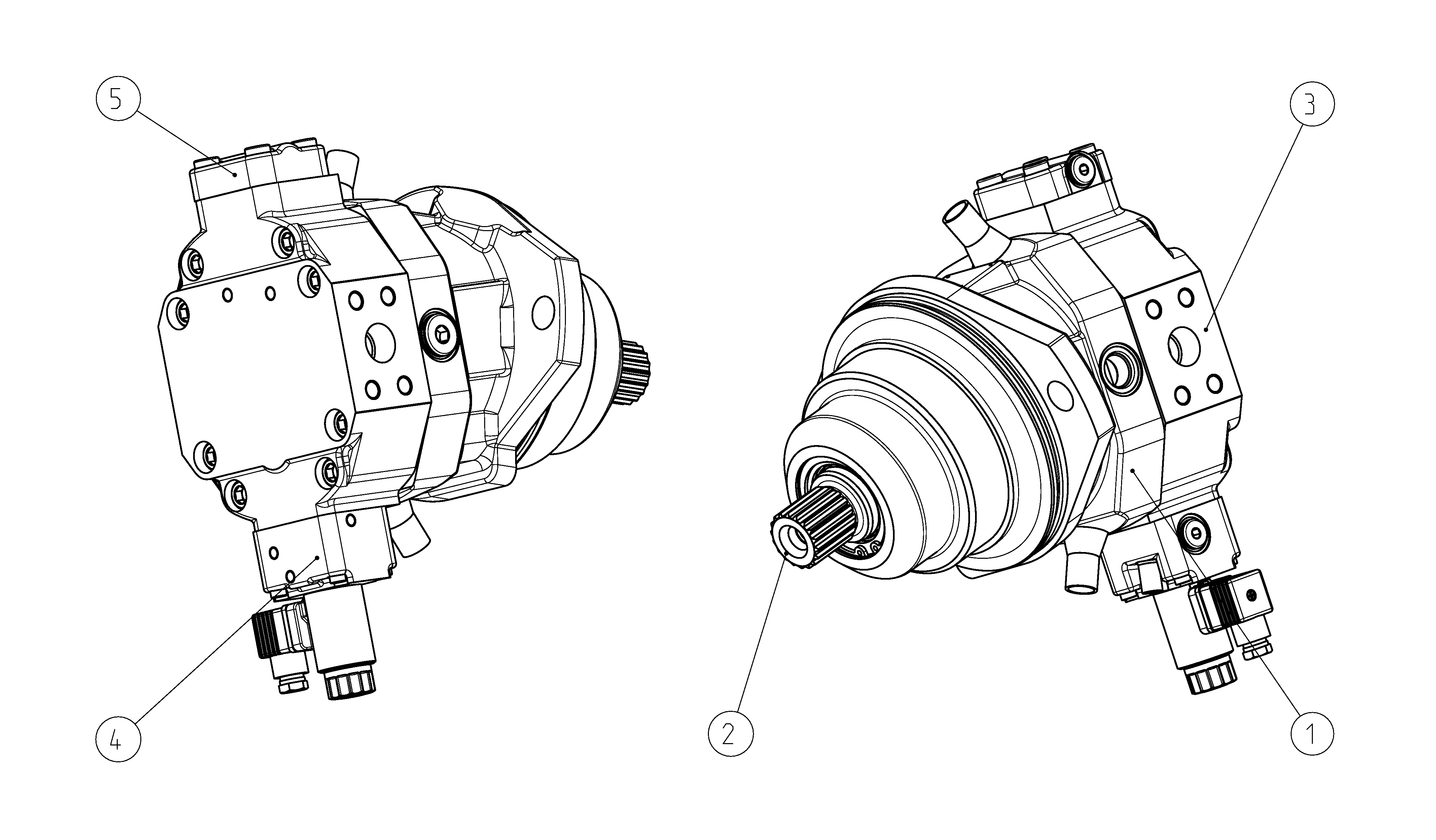

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902162146 | KORPUS Lista części podzespołu →L | 1 | ||
| R902121900 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902132240 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902212964 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902207532 | POKRYWA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 530 bar (NG60 do 215) (NG280) | A6V |
| Tryb pracy | Silnik wtykowy | E |
| Wielkość (NG) | 85 | 085 |
| Regulator | Sterowanie proporcjonalne sterowanie dodatnie U = 12 V elektryczne | EP1 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Funkcja dodatkowa 1 | Bez funkcji dodatkowej | 0 |
| Funkcja dodatkowa 2 | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Tłumienie jednostronne na wlocie do dużej komory nastawczej (HA) | 4 |
| Zakres nastawy objętości roboczej | krótka, średnia | F |
| Seria | Seria 7, indeks 1 | 71 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | ISO 3019-2 190-2 | Y2 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W40×2×18×9g | Z9 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe | 2 |
| Zawór | Bez zaworu | 0 |
| Czujnik prędkości obrotowej | Bez czujnika prędkości obrotowej | 0 |
| Wersja standardowa/specjalna | Wersja standardowa z wariantami zabudowy, np. przyłącza T otwarte i zamknięte w stosunku do standardu | Y |
