Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG145EP2DX0T0/40XLND6T11WD4T1BE00-SR902211596
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG145EP2DX0T0/40XLND6T11WD4T1BE00-S, numer materiałowy R902211596. Wielkość nominalna: NG 145. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 24 V (EP2). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: szybkoobrotowy zespół roboczy bez pompy zasilającej (W). Napęd przelotowy: 152-4 (D) D4 1 3/4 in 13T 8/16DP T1 (D4T1).
- Numer
- R902211596
- Oznaczenie typu
- A4VG145EP2DX0T0/40XLND6T11WD4T1BE00-S
- Grupa
- A4VG 145
- Wydanie
- 01/2020

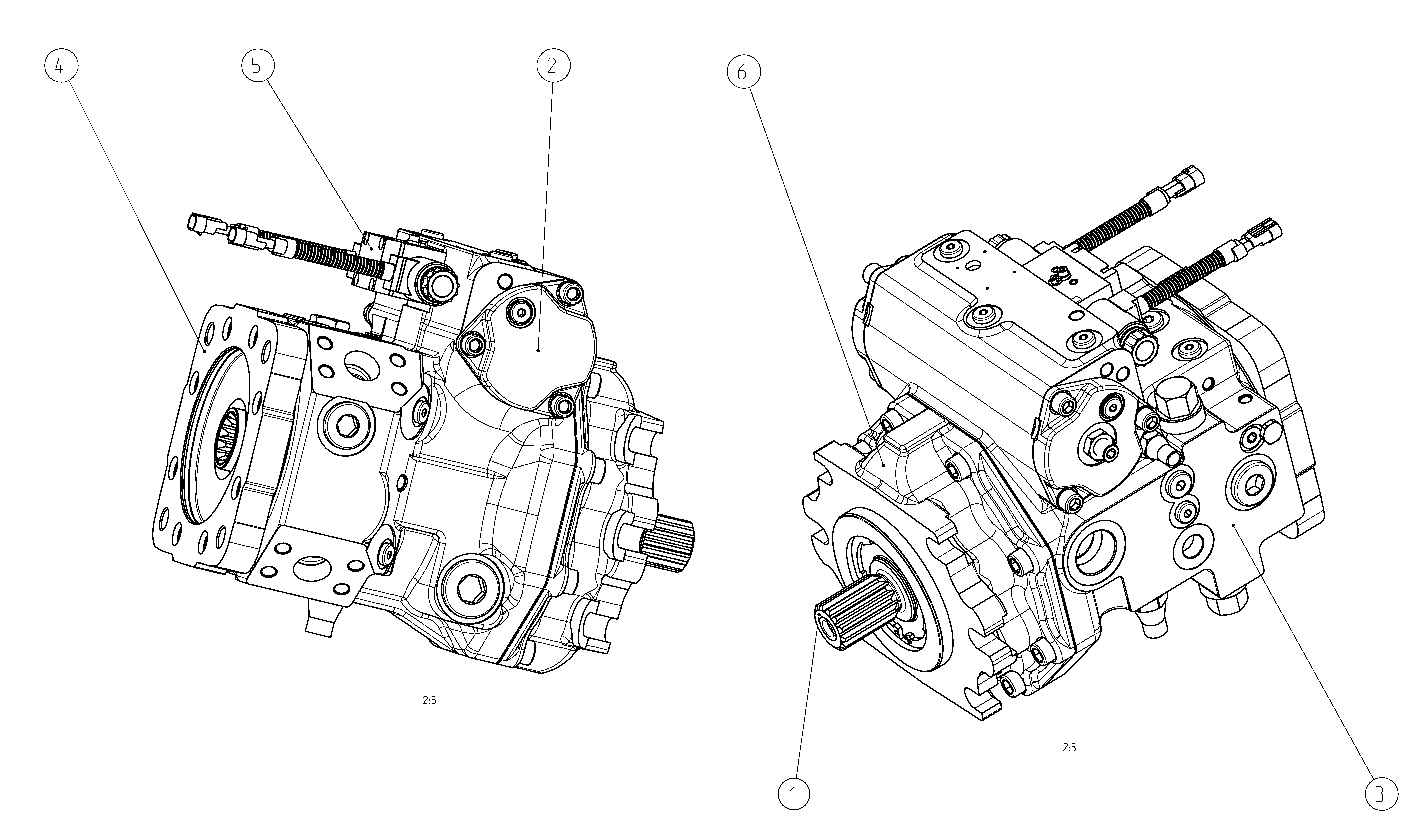

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902188142 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902118596 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902188235 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902130035 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902239043 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902108693 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 145 | 145 |
| Regulator | Sterowanie proporcjonalne elektryczne U = 24 V | EP2 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Szybkoobrotowy zespół roboczy bez pompy zasilającej | W |
| Napęd przelotowy | 152-4 (D) D4 1 3/4 in 13T 8/16DP T1 | D4T1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej) | E |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
