Jednostka · POMPA OSIOWO-TŁOKOWA
AA11VLO145EP4D/11R-WSD07K02T-SR902208914
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu AA11VLO145EP4D/11R-WSD07K02T-S, numer materiałowy R902208914. Wielkość nominalna: NG 145. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, z pompą zasilającą (LO). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 (07). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R902208914
- Oznaczenie typu
- AA11VLO145EP4D/11R-WSD07K02T-S
- Grupa
- A11VLO 145
- Wydanie
- 06/2020

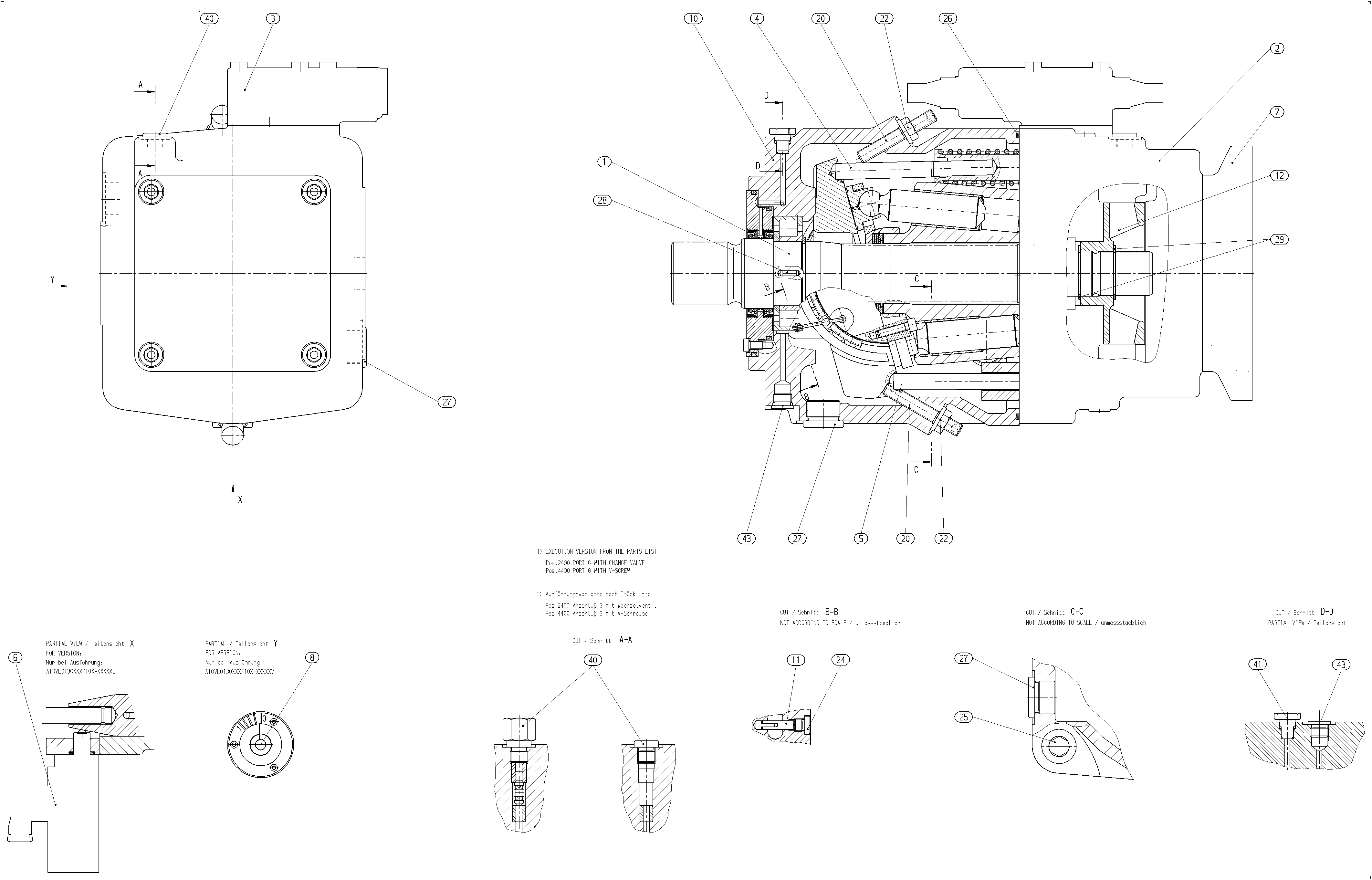

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902152545 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902154531 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R902153203 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909601773 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909601775 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902213616 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902157978 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909921832 | WIRNIK, OBROTY PRAWE | 1 | ||
| R909449078 | SZTYFT GWINTOWANY | 2 | ||
| R909152426 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909156649 | KOREK GWINTOWANYD | 4 | ||
| R909830782 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831545 | O-RINGD | 1 | ||
| R910967351 | KOREK GWINTOWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909083360 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R902220059 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 | ||
| R902600612 | ZAWÓR ODPOWIETRZAJĄCY | 1 | ||
| R909157039 | KOREK GWINTOWANYD | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, z pompą zasilającą | LO |
| Wielkość (NG) | 145 | 145 |
| Indeks | Wielkość 145 … 260 | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 | 07 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
