Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VG63EF8D1/10R-NSC68FXX3DP-SR902208596
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu AA10VG63EF8D1/10R-NSC68FXX3DP-S, numer materiałowy R902208596. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi (AA10V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza gwintowane A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu (68). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i G (Fa)) (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej DT04-2P (P). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902208596
- Oznaczenie typu
- AA10VG63EF8D1/10R-NSC68FXX3DP-S
- Grupa
- A10VG 63
- Wydanie
- 06/2020

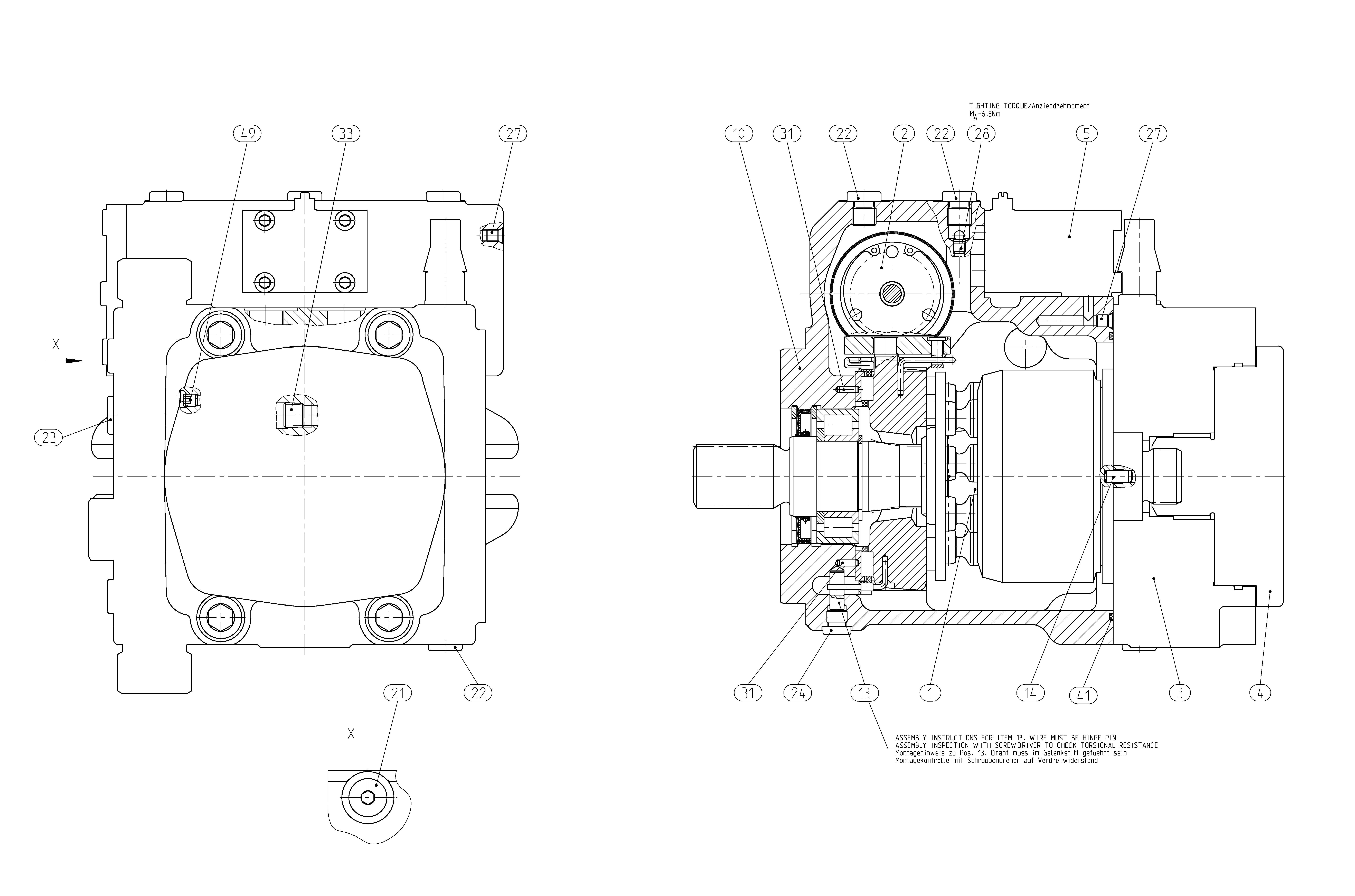

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902213044 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902035504 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902213731 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902025732 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R902197289 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | |
| R902029664 | KORPUS | 1 | ||
| 13 | R902132713 | SWORZEŃ OBROTU | 1 | |
| 14 | R913009677 | SZTYFT PROSTY | 1 | |
| R909153371 | KOREK GWINTOWANYD | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 4 | ||
| R909153338 | KOREK GWINTOWANYD | 1 | ||
| 24 | R909153364 | KOREK GWINTOWANYD | 1 | |
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| 33 | R909083216 | KOREK GWINTOWANYD | 1 | |
| 41 | R909153330 | O-RINGD | 1 | |
| 49 | R909156497 | DYSZA | 1 | |
| 98 | R902221185 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi | AA10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 63 | 63 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza gwintowane A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu | 68 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i G (Fa)) | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej DT04-2P | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
