Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG065EPXDP000/40CLNC6V81B0000AK00-SR902207349
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG065EPXDP000/40CLNC6V81B0000AK00-S, numer materiałowy R902207349. Wielkość nominalna: NG 65. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 127-2/ (C6). Wał napędowy: wał wielowypustowy 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: standardowy zespół roboczy, zintegrowana pompa zasilająca, duża pompa zębata o zazębieniu wewnętrznym (B). Napęd przelotowy: bez napędu przelotowego (0000).
- Numer
- R902207349
- Oznaczenie typu
- A4VG065EPXDP000/40CLNC6V81B0000AK00-S
- Grupa
- A4VG 65
- Wydanie
- 01/2020

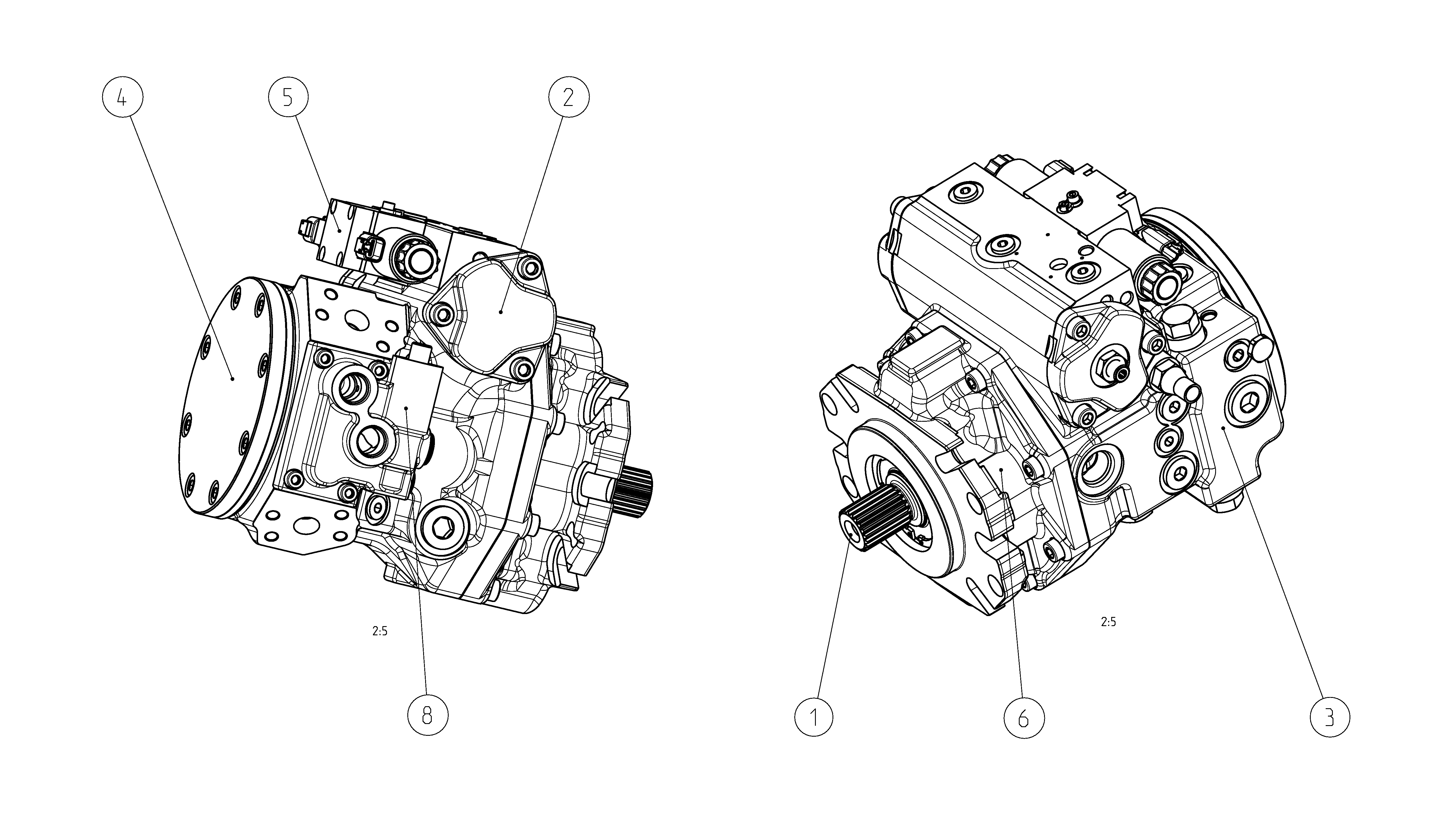

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902230709 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902121263 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902210155 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902205085 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902156959 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902230638 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902210434 | ZAWÓR ZIMNEGO STARTU Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 65 | 065 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 127-2/ | C6 |
| Wał napędowy | Wał wielowypustowy 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 | V8 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, duża pompa zębata o zazębieniu wewnętrznym | B |
| Napęd przelotowy | Bez napędu przelotowego | 0000 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
