Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM085DA0000007B/71MWV0N4Z91B0-0R902207344
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM085DA0000007B/71MWV0N4Z91B0-0, numer materiałowy R902207344. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna od prędkości obrotowej hydr. zawór kierunku jazdy sterowanie ujemne (DA0). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Złącze elektromagnesów: bez złączy (tylko dla sterowania czysto hydraulicznego) (0). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: tłumienie Jednostronne na odpływie z dużej komory nastawczej (7). Zakres nastawy objętości roboczej: bez śruby nastawczej średni (B). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 140-4 (N4).
- Numer
- R902207344
- Oznaczenie typu
- A6VM085DA0000007B/71MWV0N4Z91B0-0
- Grupa
- A6VM 85
- Wydanie
- 06/2020

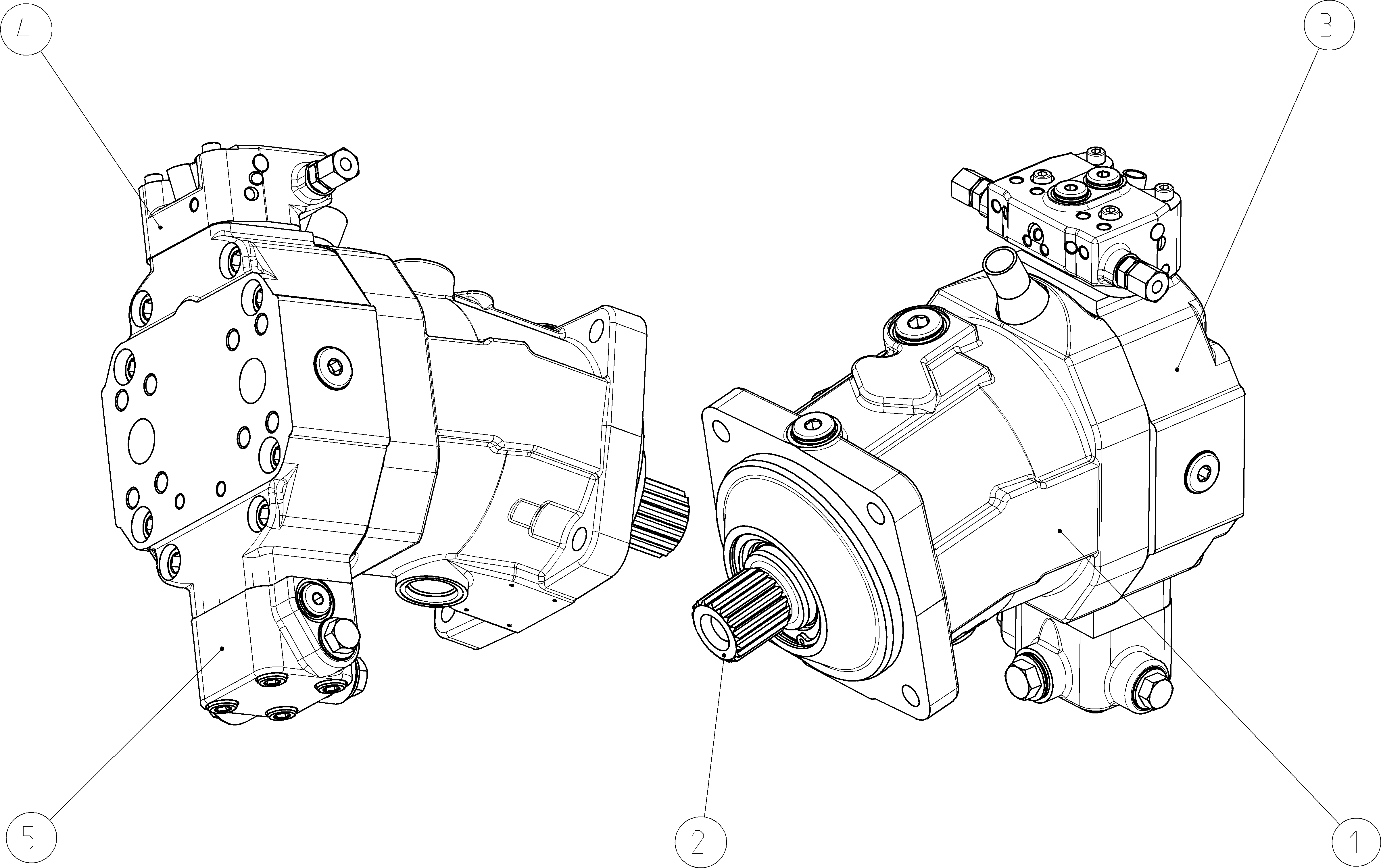

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902163541 | KORPUS Lista części podzespołu →L | 1 | ||
| R902121900 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902126952 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902126773 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902196609 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | ||
| 98 | R902221453 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 85 | 085 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej hydr. zawór kierunku jazdy sterowanie ujemne | DA0 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Złącze elektromagnesów | Bez złączy (tylko dla sterowania czysto hydraulicznego) | 0 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Tłumienie Jednostronne na odpływie z dużej komory nastawczej | 7 |
| Zakres nastawy objętości roboczej | Bez śruby nastawczej średni | B |
| Seria | Seria 7, indeks 1 (ciśnienie nominalne 450 bar) | 71 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 140-4 | N4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W40×2×18×9g | Z9 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z tyłu | 1 |
| Zawór | (pND Δp = = niskie ciśnienie, = ciśnienie w obudowie) pND ‒ = 25 bar i = 10 mm2/s pG pG v 5 | B |
| Czujnik prędkości obrotowej | Bez czujnika prędkości obrotowej | 0 |
| Wersja standardowa/specjalna | Wersja standardowa | 0 |
