Jednostka · POMPA OSIOWO-TŁOKOWA
AA11VLO190DRG/11R-VSD62K17R902205990
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu AA11VLO190DRG/11R-VSD62K17, numer materiałowy R902205990. Wielkość nominalna: NG 190. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (A11V). Tryb pracy: pompa, obieg otwarty, z pompą zasilającą (LO). Regulator: regulator ciśnienia sterowany zdalnie hydraulicznie (DRG). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 (62). Napęd przelotowy: 152-4 (D) 1 3/4 in 13T 8/16DP D (K17).
- Numer
- R902205990
- Oznaczenie typu
- AA11VLO190DRG/11R-VSD62K17
- Grupa
- A11VLO 190
- Wydanie
- 06/2020

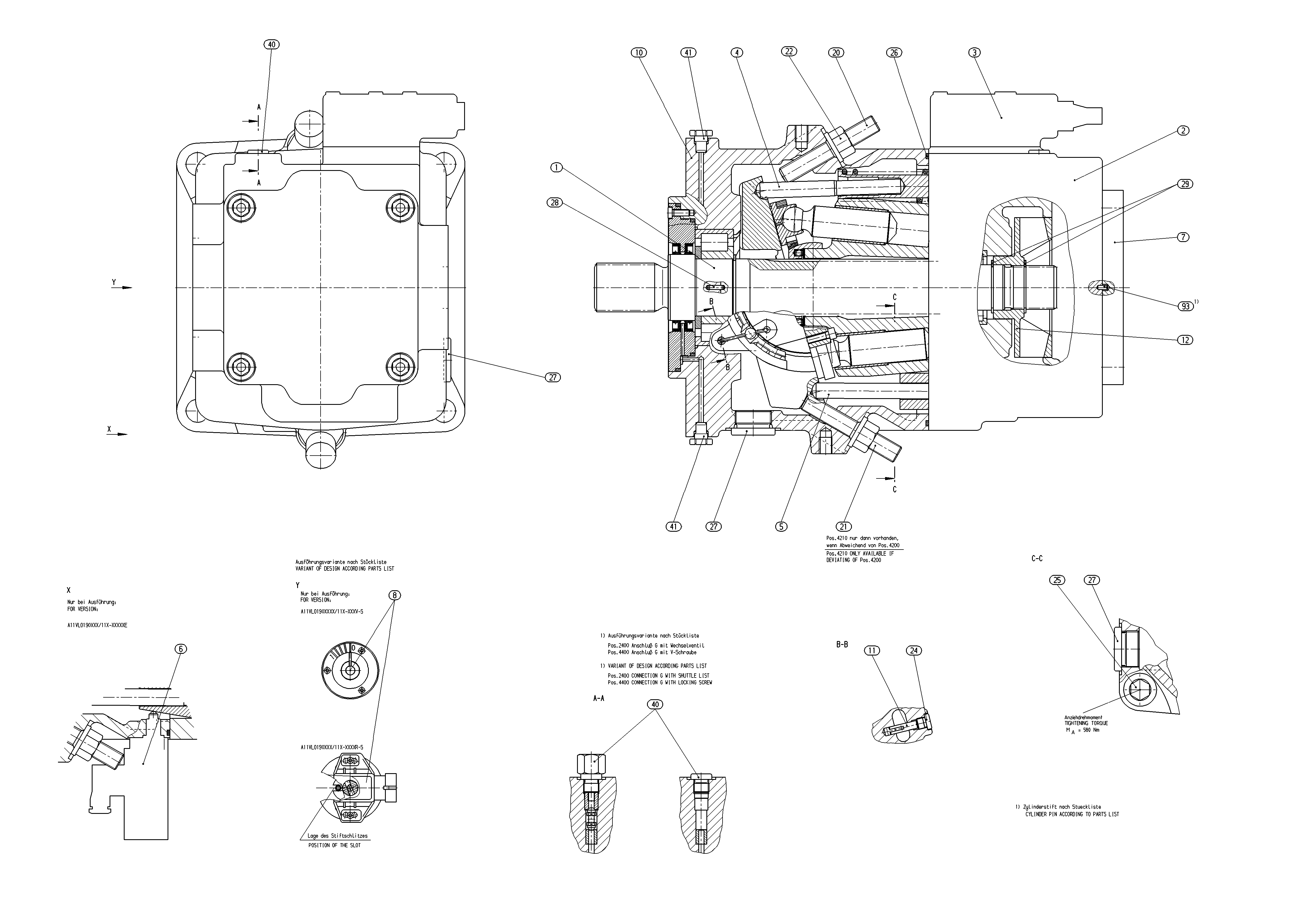

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902226942 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902229945 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R902099631 | REGULATOR Lista części podzespołu →L | 1 | ||
| R902013631 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902007456 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902229947 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902120459 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909449866 | WIRNIK, OBROTY PRAWE | 1 | ||
| R909921095 | SZTYFT GWINTOWANY | 2 | ||
| R909153328 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909156649 | KOREK GWINTOWANYD | 4 | ||
| R909084762 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909157967 | O-RINGD | 1 | ||
| R902601857 | KOREK GWINTOWANY | 1 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909083362 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R913044793 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi | A11V |
| Tryb pracy | Pompa, obieg otwarty, z pompą zasilającą | LO |
| Wielkość (NG) | 190 | 190 |
| Regulator | Regulator ciśnienia sterowany zdalnie hydraulicznie | DRG |
| Indeks | Wielkość 145 … 260 | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 | 62 |
| Napęd przelotowy | 152-4 (D) 1 3/4 in 13T 8/16DP D | K17 |
