Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG28HW1/10R-NSCXXN003E-SR902201941
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG28HW1/10R-NSCXXN003E-S, numer materiałowy R902201941. Wielkość nominalna: NG 28. Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902201941
- Oznaczenie typu
- A10VG28HW1/10R-NSCXXN003E-S
- Grupa
- A10VG 28
- Wydanie
- 06/2020

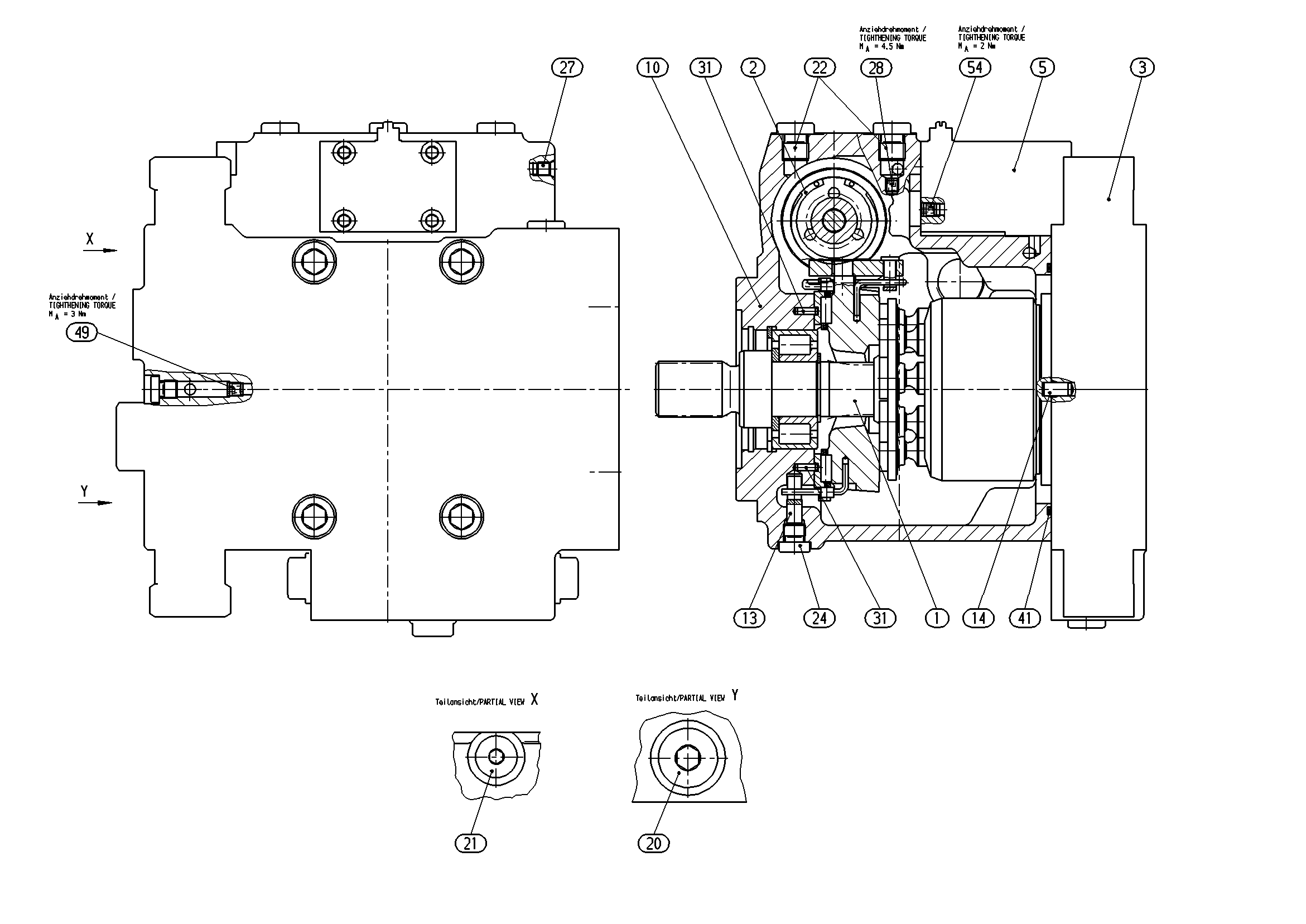

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902102105 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902008076 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902202961 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902025355 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902010631 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R902049607 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 3 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902190718 | ZAWÓR DŁAWIĄCY Lista części podzespołu →L | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909086547 | O-RINGD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R902601866 | DYSZA | 1 | ||
| 98 | R902095562 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
