Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG56DGD2/32R-NSC02F005B-SR902201908
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG56DGD2/32R-NSC02F005B-S, numer materiałowy R902201908. Wielkość nominalna: NG 56. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (DG). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 250 … 420 bar bezpośredniego działania, nastawa stała, z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtr nasadzany z zaworem zimnego startu i elektrycznym wskaźnikiem zanieczyszczenia, styk normalnie otwarty (B).
- Numer
- R902201908
- Oznaczenie typu
- A4VG56DGD2/32R-NSC02F005B-S
- Grupa
- A4VG 56
- Wydanie
- 12/2019

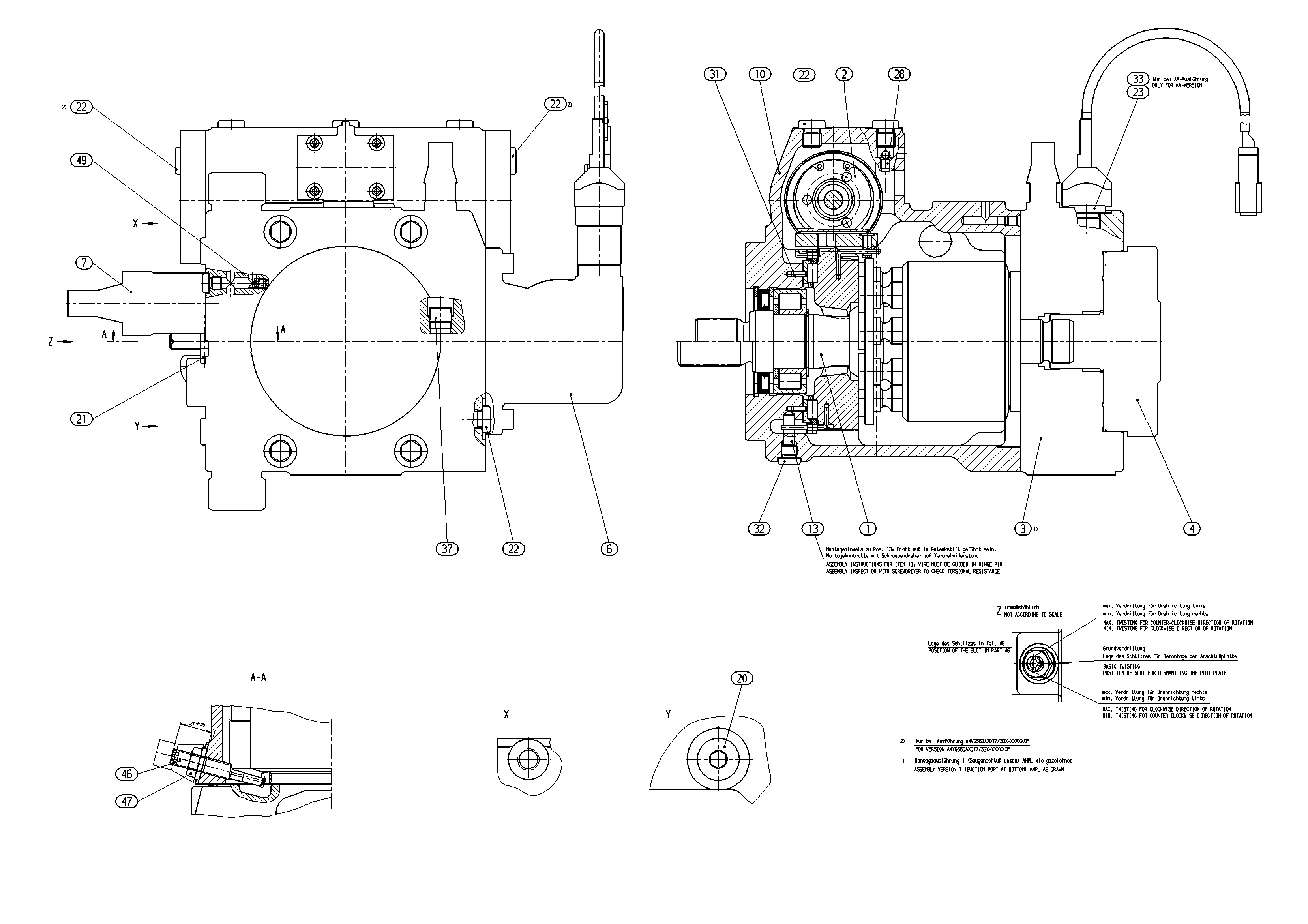

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R909609455 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R902008624 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609347 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606383 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902100645 | FILTR Lista części podzespołu →L | 1 | ||
| R902025228 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902029589 | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909435856 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| 98 | R902095668 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 56 | 56 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | DG |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 250 … 420 bar bezpośredniego działania, nastawa stała, z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu i elektrycznym wskaźnikiem zanieczyszczenia, styk normalnie otwarty | B |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
