Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG145EP1DX0U0/40NLND6A11VB1S5BS00-SR902201308
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG145EP1DX0U0/40NLND6A11VB1S5BS00-S, numer materiałowy R902201308. Wielkość nominalna: NG 145. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: zawór neutralny U = 24 V (U). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy DIN 5480 W45×2×21×9g (A1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (V). Napęd przelotowy: 101-2 (B) B1 1 in 15T 16/32DP S5 (B1S5).
- Numer
- R902201308
- Oznaczenie typu
- A4VG145EP1DX0U0/40NLND6A11VB1S5BS00-S
- Grupa
- A4VG 145
- Wydanie
- 01/2020

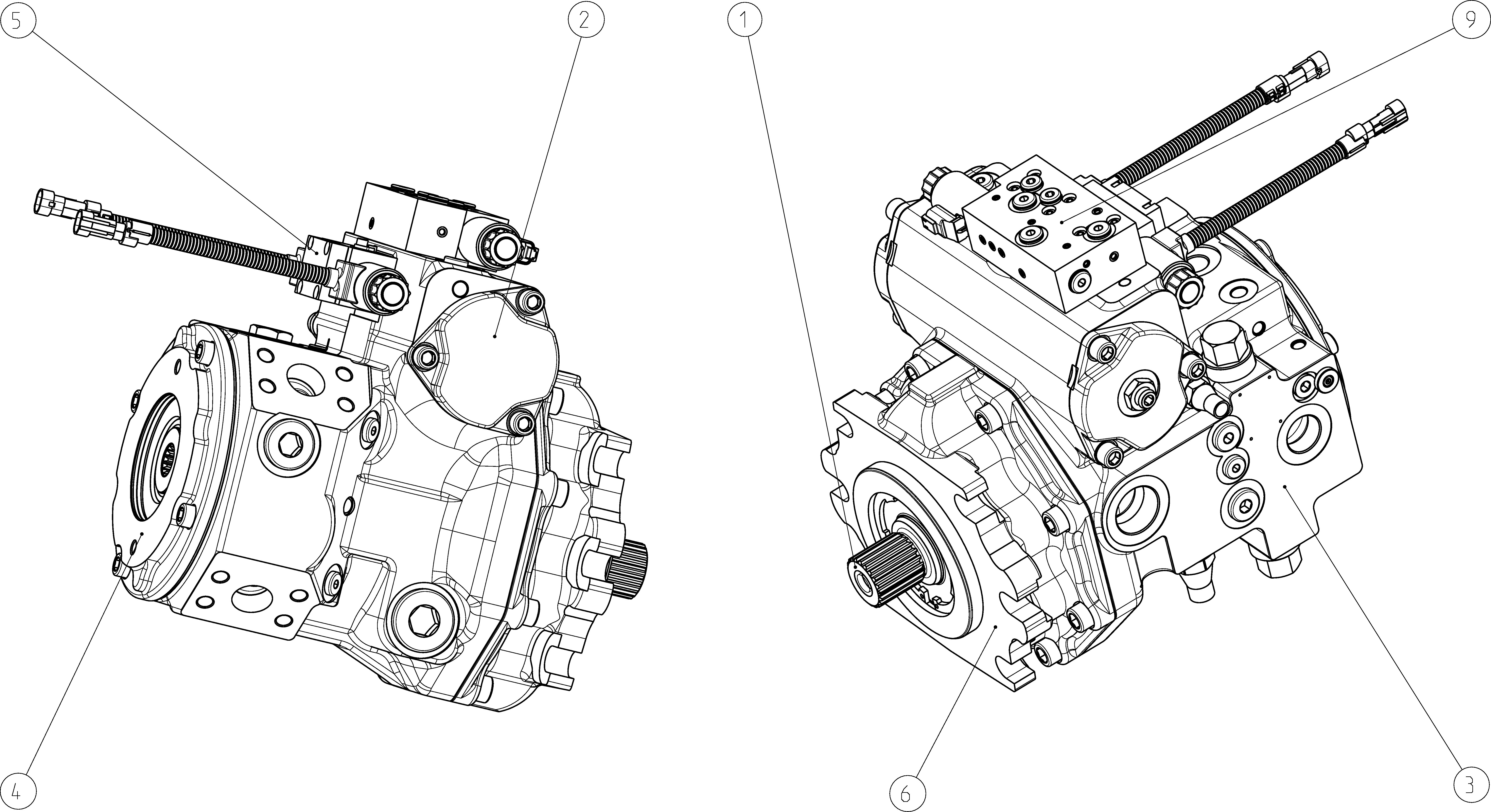

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199809 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902201303 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902213324 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902161638 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902239045 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902108693 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902206358 | ZAWÓR ODCINAJĄCY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 145 | 145 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Zawór neutralny U = 24 V | U |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W45×2×21×9g | A1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | V |
| Napęd przelotowy | 101-2 (B) B1 1 in 15T 16/32DP S5 | B1S5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
