Jednostka · POMPA OSIOWO-TŁOKOWA

AA4VG90EP3D1/32R-NXF13K021EC-S FNIR902198667

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG90EP3D1/32R-NXF13K021EC-S*FNI*, numer materiałowy R902198667. Wielkość nominalna: NG 90. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym (EP3). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u góry (13). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E). Wersja standardowa/specjalna: wersja specjalna (-S).

Pokaż więcej

Numer: R902198667
Oznaczenie typu: AA4VG90EP3D1/32R-NXF13K021EC-S *FNI*
Grupa: A4VG 90
Wydanie: 06/2020

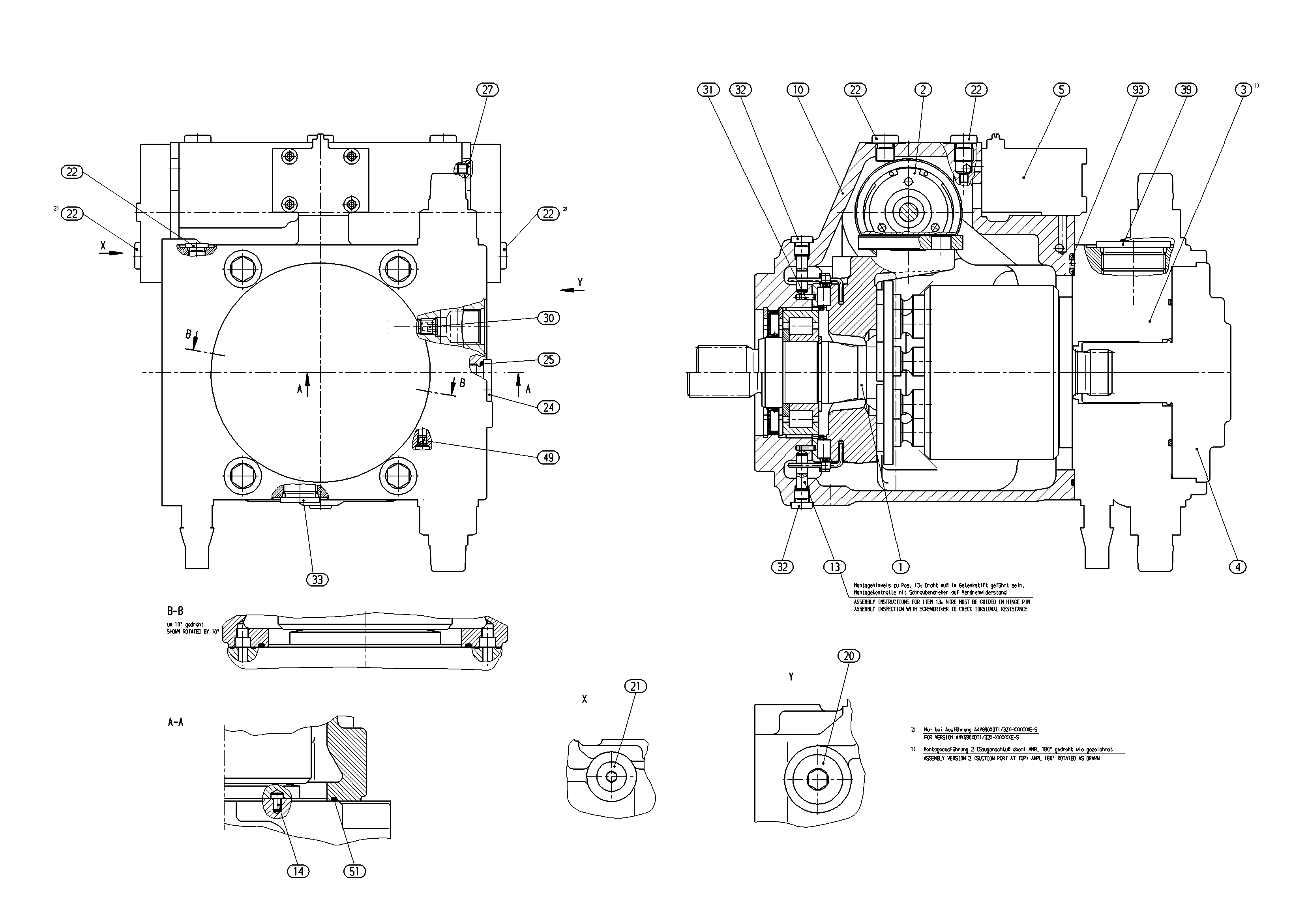

AA4VG90EP3D1/32R-NXF13K021EC-S *FNI* — Rysunek

Numer	Nazwa	Ilość
R902195443	MECHANIZM NAPĘDOWY Lista części podzespołu →L	1
R902009059	STEROWANIE Lista części podzespołu →L	1
R902118600	PŁYTA POŁĄCZENIOWA Lista części podzespołu →L	1
R902062002	WSPORNIK NOŚNY Lista części podzespołu →L	1
R902106625	MODUŁ STEROWANIA Lista części podzespołu →L	1
R902118603	KORPUS	1
R902114380	SWORZEŃ OBROTU	2
R909405732	SZTYFT POZYCJONUJĄCY	1
R909154480	KOREK GWINTOWANYD	1
R909153371	KOREK GWINTOWANYD	1
R909154478	KOREK GWINTOWANYD	4
R909083228	KOREK GWINTOWANYD	1
R909086731	O-RINGD	1
R909831318	PODWÓJNY KOREK ZRYWANY	1
R909426706	DYSZA	1
R913016373	KOŁEK SPRĘŻYNUJĄCY	2
R909153364	KOREK GWINTOWANYD	2
R909153339	KOREK GWINTOWANYD	1
R909153418	KOREK GWINTOWANYD	1
R909156497	DYSZA	1
R909153330	O-RINGD	1
R909085709	O-RINGD	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar	A4V
Tryb pracy	Pompa, obieg zamknięty	G
Wielkość (NG)	90	90
Regulator	Sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym	EP3
Odcięcie ciśnienia	Odcięcie ciśnienia	D
Zawór sterujący DA	Bez zaworu sterującego DA	1
Seria	Seria 3, indeks 2	32
Kierunek obrotów	Patrząc na wał napędowy w prawo	R
Materiał uszczelnień	NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy)	N
Kołnierz mocujący	SAE J744 2+4-otworowy	F
Przyłącza robocze (płyta przyłączeniowa)	Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u góry	13
Pompa zasilająca	Bez zintegrowanej pompy zasilającej, z napędem przelotowym	K
Napęd przelotowy	Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP	02
Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD	Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem	1
Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania	Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...)	E
Wersja standardowa/specjalna	Wersja specjalna	-S
