Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG250EP4DM1/32L-NZD10K02XEP-SR902196078
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG250EP4DM1/32L-NZD10K02XEP-S, numer materiałowy R902196078. Wielkość nominalna: NG 250. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V (EP4). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (10). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E).
- Numer
- R902196078
- Oznaczenie typu
- A4VG250EP4DM1/32L-NZD10K02XEP-S
- Grupa
- A4VG 250
- Wydanie
- 06/2020

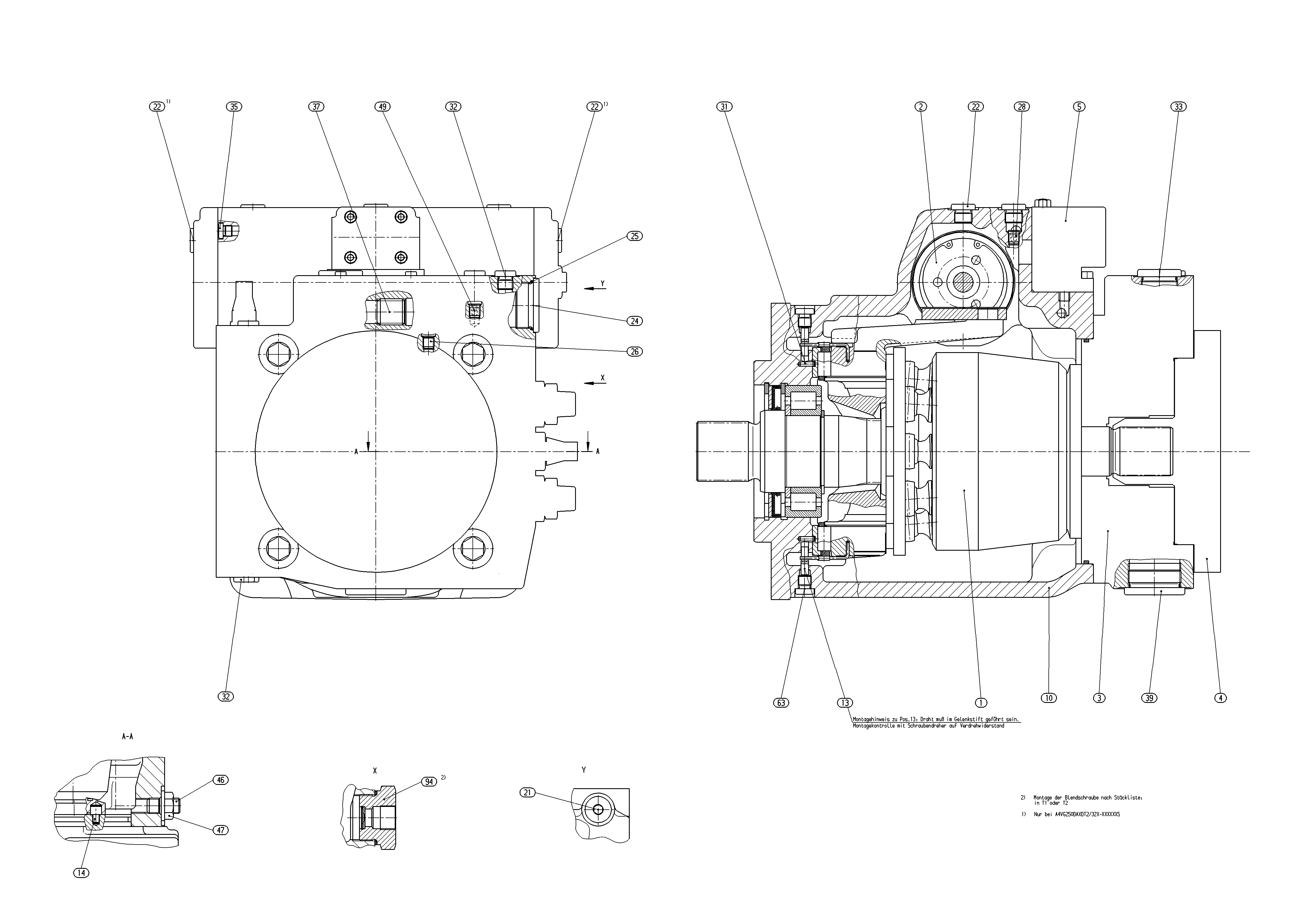

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902103736 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R902011198 | STEROWANIE Lista części podzespołu →L | 1 | |
| R902012369 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902032518 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902115100 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R909652198 | KORPUS | 1 | ||
| 13 | R902132714 | SWORZEŃ OBROTU | 4 | |
| R902007362 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| 25 | R909085545 | O-RING | 1 | |
| R909831349 | ZAŚLEPKA | 1 | ||
| R909426708 | DYSZA | 2 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909153861 | KOREK GWINTOWANY | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R902600285 | SZTYFT GWINTOWANY | 1 | ||
| R909153459 | KOREK GWINTOWANY | 1 | ||
| R909157393 | SZTYFT GWINTOWANY | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426708 | DYSZA | 1 | ||
| R909151692 | KOREK GWINTOWANY | 4 | ||
| R902167627 | ŚRUBA PRZYSŁONY Lista części podzespołu →L | 1 | ||
| 98 | R902095544 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 250 | 250 |
| Regulator | Sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V | EP4 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Złącze elektromagnesów | Złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
