Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG110EP4DP0T0/40NRNC6A11U0000DE00-SR902195325
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG110EP4DP0T0/40NRNC6A11U0000DE00-S, numer materiałowy R902195325. Wielkość nominalna: NG 110. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne z nadsterowaniem ręcznym i powrotem sprężynowym U = 24 V (EP4). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 127-2/ (C6). Wał napędowy: wał wielowypustowy DIN 5480 W45×2×21×9g (A1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: standardowy zespół roboczy bez pompy zasilającej (U).
- Numer
- R902195325
- Oznaczenie typu
- A4VG110EP4DP0T0/40NRNC6A11U0000DE00-S
- Grupa
- A4VG 110
- Wydanie
- 01/2020

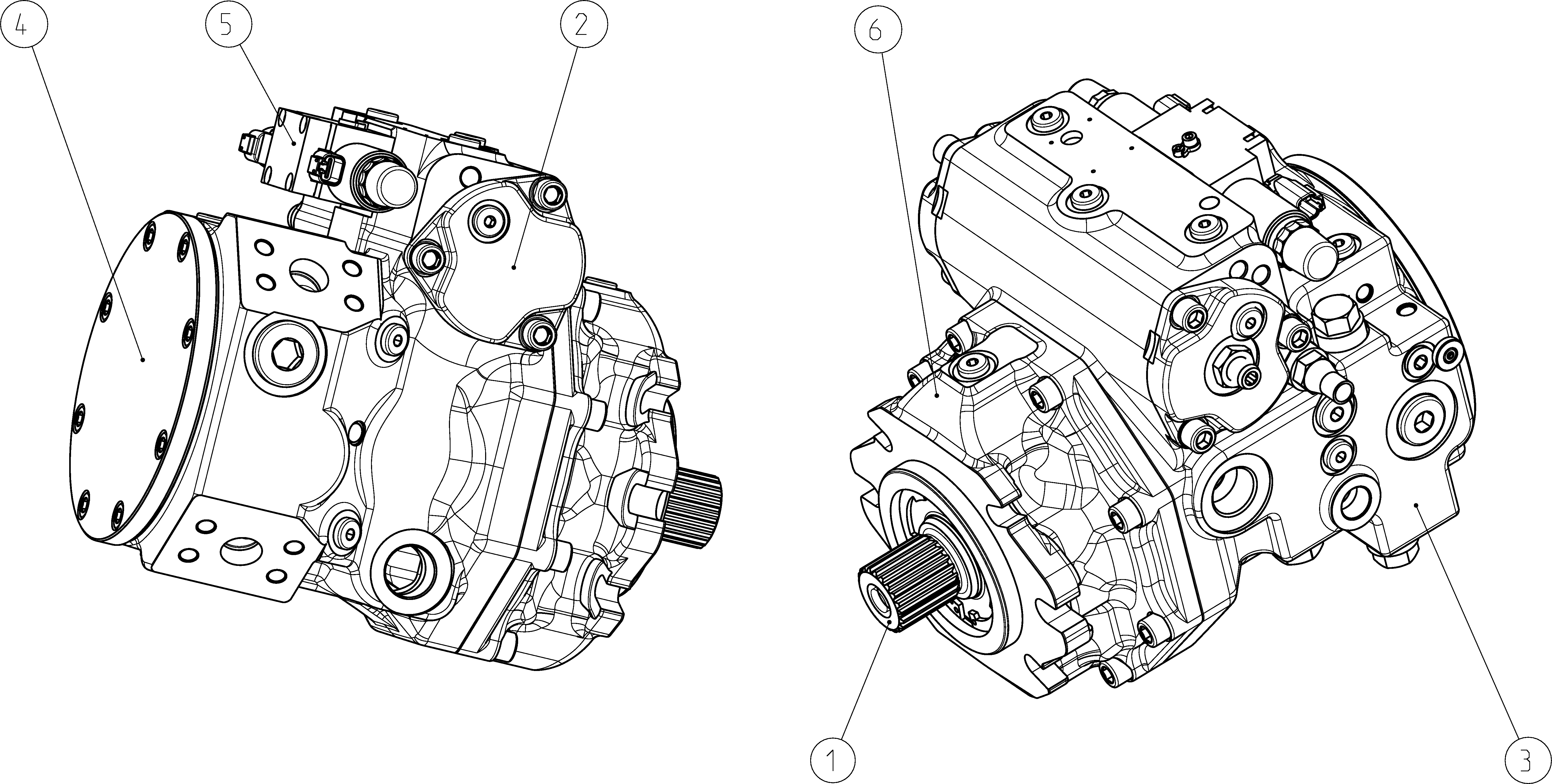

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902188158 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902195331 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902195358 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902121098 | POKRYWA POMPY Lista części podzespołu →L | 1 | ||
| R902113827 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902195356 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| 98 | R902095817 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 110 | 110 |
| Regulator | Sterowanie proporcjonalne elektryczne z nadsterowaniem ręcznym i powrotem sprężynowym U = 24 V | EP4 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 127-2/ | C6 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W45×2×21×9g | A1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy bez pompy zasilającej | U |
| Napęd przelotowy | Bez napędu przelotowego | 0000 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej) | E |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
