Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG175EP10PRN0/40CRND6T11VC4S7AD4V-0R902192995
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG175EP10PRN0/40CRND6T11VC4S7AD4V-0, numer materiałowy R902192995. Wielkość nominalna: NG 175. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne, U = 12 V (EP1). Odcięcie ciśnienia: bez odcięcia ciśnienia, bez obejścia (0). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej (P). Czujnik kąta wychylenia: elektryczny czujnik kąta wychylenia (DWS20-1, 3-stykowy) (R). Funkcja dodatkowa: zawór neutralny U = 12 V (N). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1). Wykonanie pompy zasilającej i zespołu roboczego: szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym (V).
- Numer
- R902192995
- Oznaczenie typu
- A4VG175EP10PRN0/40CRND6T11VC4S7AD4V-0
- Grupa
- A4VG 175
- Wydanie
- 01/2020

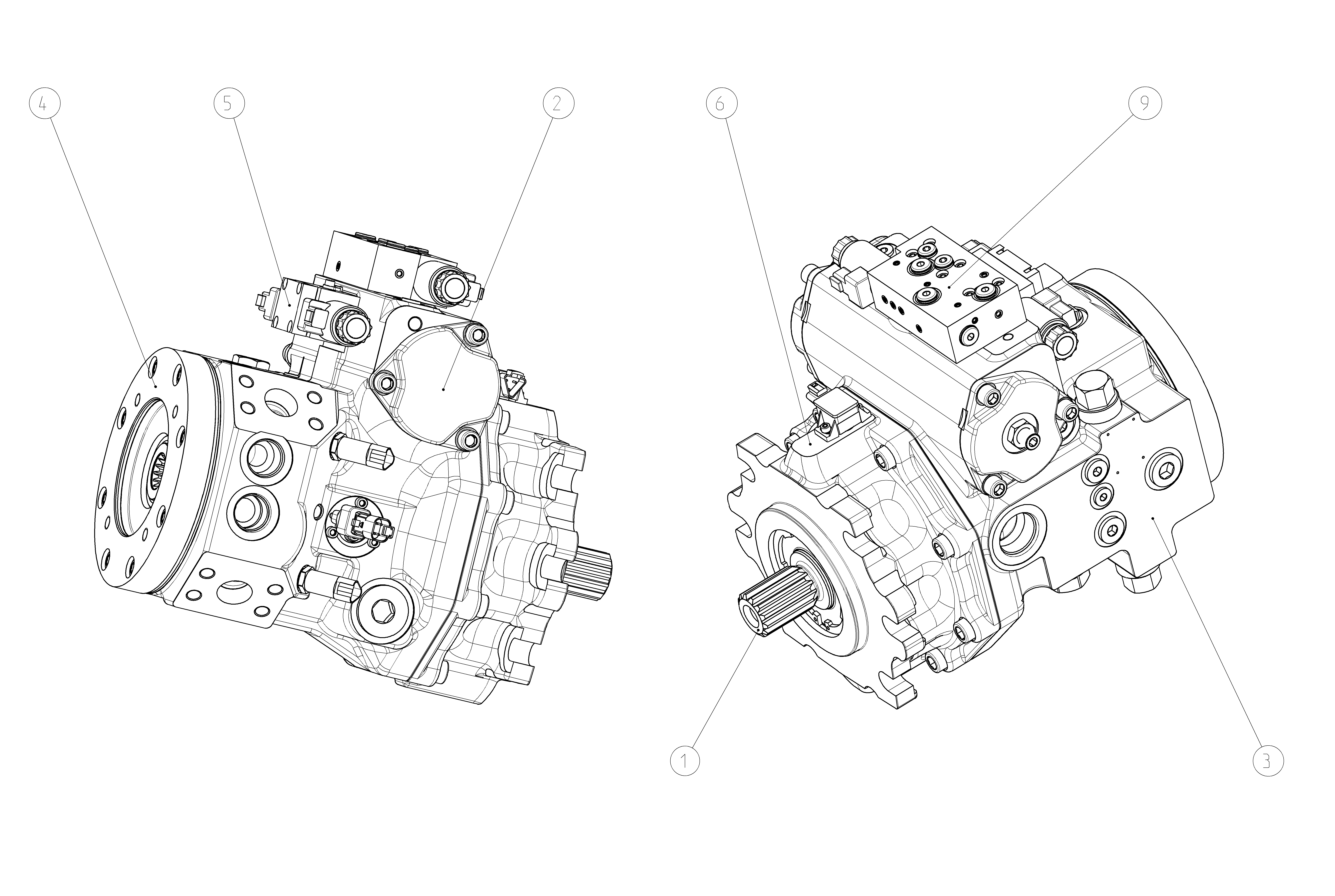

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902195032 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902157103 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902195006 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902195000 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902113800 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902152865 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| R902162528 | ZAWÓR ODCINAJĄCY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 175 | 175 |
| Regulator | Sterowanie proporcjonalne elektryczne, U = 12 V | EP1 |
| Odcięcie ciśnienia | Bez odcięcia ciśnienia, bez obejścia | 0 |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe – bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Elektryczny czujnik kąta wychylenia (DWS20-1, 3-stykowy) | R |
| Funkcja dodatkowa | Zawór neutralny U = 12 V | N |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Szybkoobrotowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | V |
| Napęd przelotowy | 127-4 (C) C4 1 1/4 in 14T 12/24DP S7 | C4S7 |
| Zawór ograniczający wysokie ciśnienie | Zawór ograniczający wysokie ciśnienie, bezpośredniego działania, nastawa stała, z zaworem ograniczającym niskie ciśnienie, nastawa stała | A |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Czujnik ciśnienia | Czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) | 4 |
| Inne czujniki | Czujnik prędkości obrotowej DSM, DSA | V |
| Wersja standardowa / specjalna | Wersja standardowa | 0 |
