Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG56DA1D8/32R-NAC02F045DPR902186767
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG56DA1D8/32R-NAC02F045DP, numer materiałowy R902186767. Wielkość nominalna: NG 56. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 12 V (DA1). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała, z zabudowanym hydraulicznym zaworem inch, sterowanie cieczą hydrauliczną na bazie oleju mineralnego (8). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy DIN 5480 dla pompy wielokrotnej – 1. pompa (A). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP (04). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 250 … 420 bar bezpośredniego działania, nastawa stała, z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D).
- Numer
- R902186767
- Oznaczenie typu
- A4VG56DA1D8/32R-NAC02F045DP
- Grupa
- A4VG 56
- Wydanie
- 12/2019

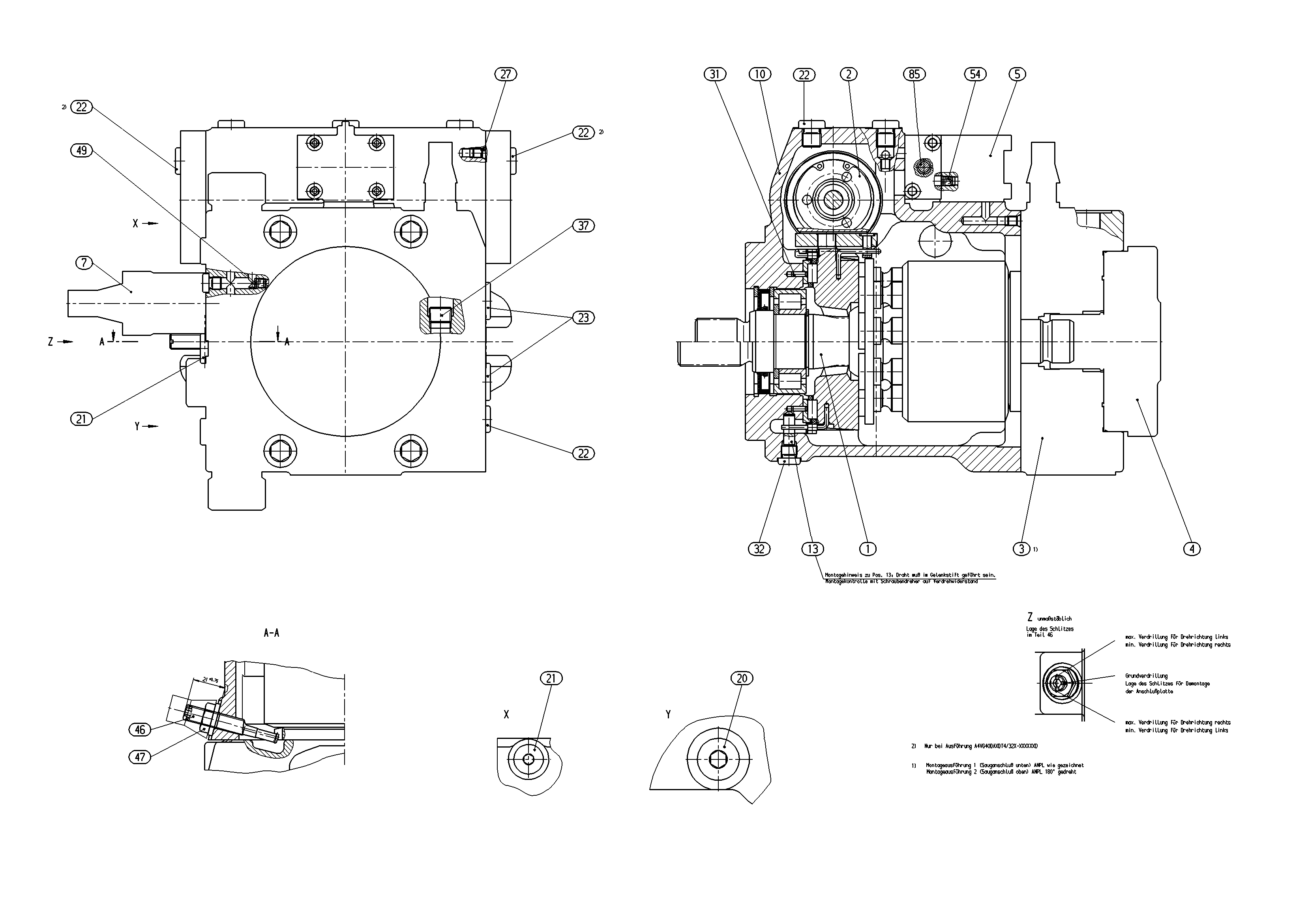

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909609457 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902008624 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609347 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606391 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902089851 | ZAWÓR MECHANIZMU KROKOWEGO Lista części podzespołu →L | 1 | ||
| R909414719 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902029526 | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 4 | ||
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| — | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909435856 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R909156492 | DYSZA | 1 | ||
| R909438806 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| 98 | R902095503 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 56 | 56 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 12 V | DA1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała, z zabudowanym hydraulicznym zaworem inch, sterowanie cieczą hydrauliczną na bazie oleju mineralnego | 8 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy DIN 5480 dla pompy wielokrotnej – 1. pompa | A |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 250 … 420 bar bezpośredniego działania, nastawa stała, z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Złącze elektromagnesów | Złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe | P |
