Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG250DE9DMT1/32R-VTD10K721EX-SR902164404
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG250DE9DMT1/32R-VTD10K721EX-S, numer materiałowy R902164404. Wielkość nominalna: NG 250. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Przyłącze ciśnienia komory nastawczej: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa (T). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (10). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 165-4 (E) 1 3/4 in 13T 8/16DP (72). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E).
- Numer
- R902164404
- Oznaczenie typu
- A4VG250DE9DMT1/32R-VTD10K721EX-S
- Grupa
- A4VG 250
- Wydanie
- 06/2020

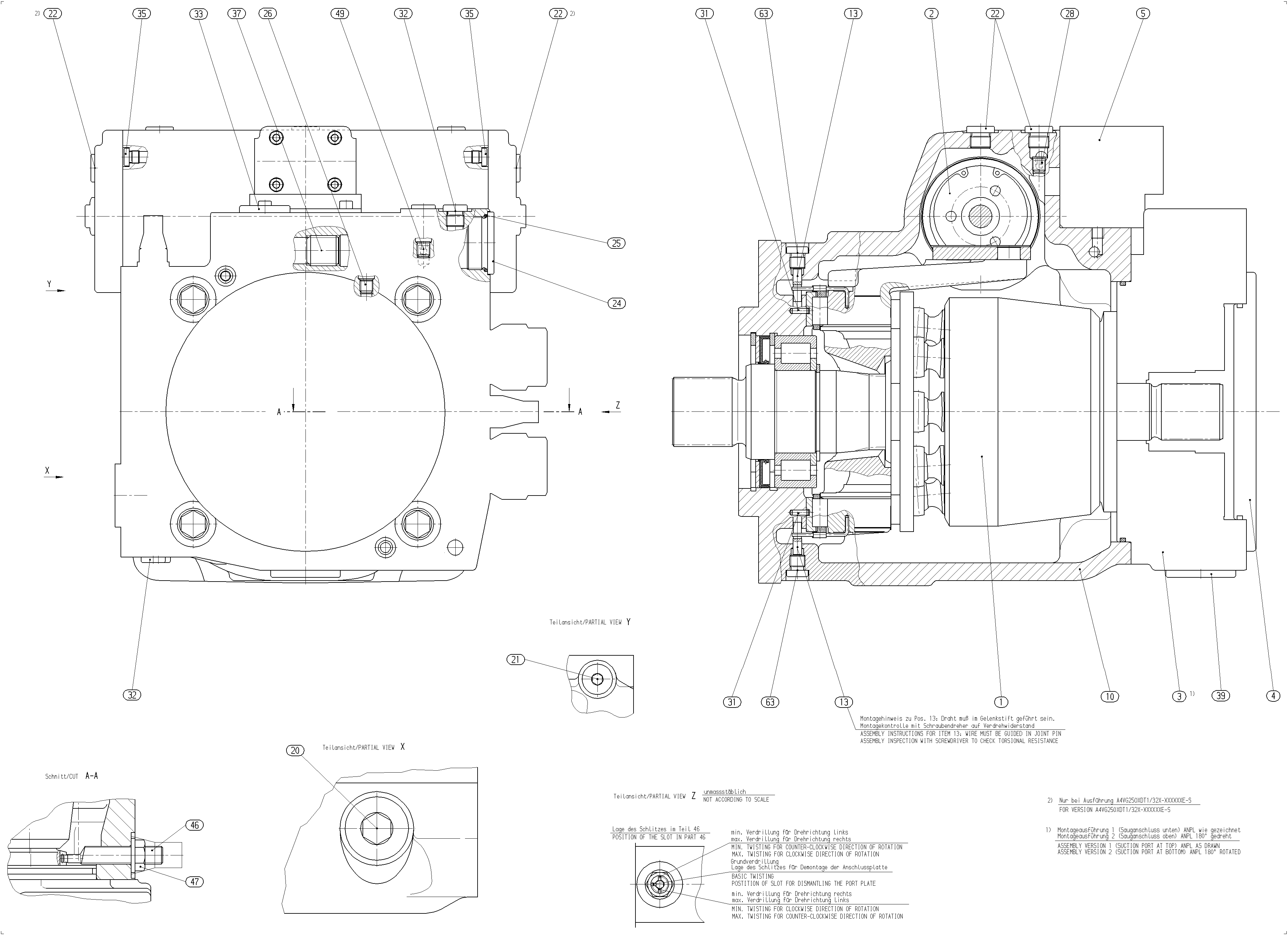

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902167470 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902164341 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902186529 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902164395 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902115017 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R909652198 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909156979 | KOREK GWINTOWANYD | 1 | ||
| R909156651 | KOREK GWINTOWANYD | 1 | ||
| R909156864 | KOREK GWINTOWANYD | 5 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| R909156361 | O-RING | 1 | ||
| R909831349 | ZAŚLEPKA | 1 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153930 | KOREK GWINTOWANYD | 2 | ||
| R909156652 | KOREK GWINTOWANYD | 1 | ||
| R909156649 | KOREK GWINTOWANYD | 2 | ||
| R902600285 | SZTYFT GWINTOWANY | 1 | ||
| R902600070 | KOREK GWINTOWANY | 1 | ||
| R902005487 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426708 | DYSZA | 1 | ||
| R909156650 | KOREK GWINTOWANY | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 250 | 250 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Przyłącze ciśnienia komory nastawczej | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa | T |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 165-4 (E) 1 3/4 in 13T 8/16DP | 72 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
