Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM170DA0000007F/71XWV0R4A28W0-SR902163919
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM170DA0000007F/71XWV0R4A28W0-S, numer materiałowy R902163919. Wielkość nominalna: NG 170. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna od prędkości obrotowej hydr. zawór kierunku jazdy sterowanie ujemne (DA0). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Złącze elektromagnesów: bez złączy (tylko dla sterowania czysto hydraulicznego) (0). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: tłumienie Jednostronne na odpływie z dużej komory nastawczej (7). Zakres nastawy objętości roboczej: krótki średni (F). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 180-4 (R4). Wał napędowy: wał wielowypustowy DIN 5480 W50×2×24×9g (A2).
- Numer
- R902163919
- Oznaczenie typu
- A6VM170DA0000007F/71XWV0R4A28W0-S
- Grupa
- A6VM 170
- Wydanie
- 06/2020

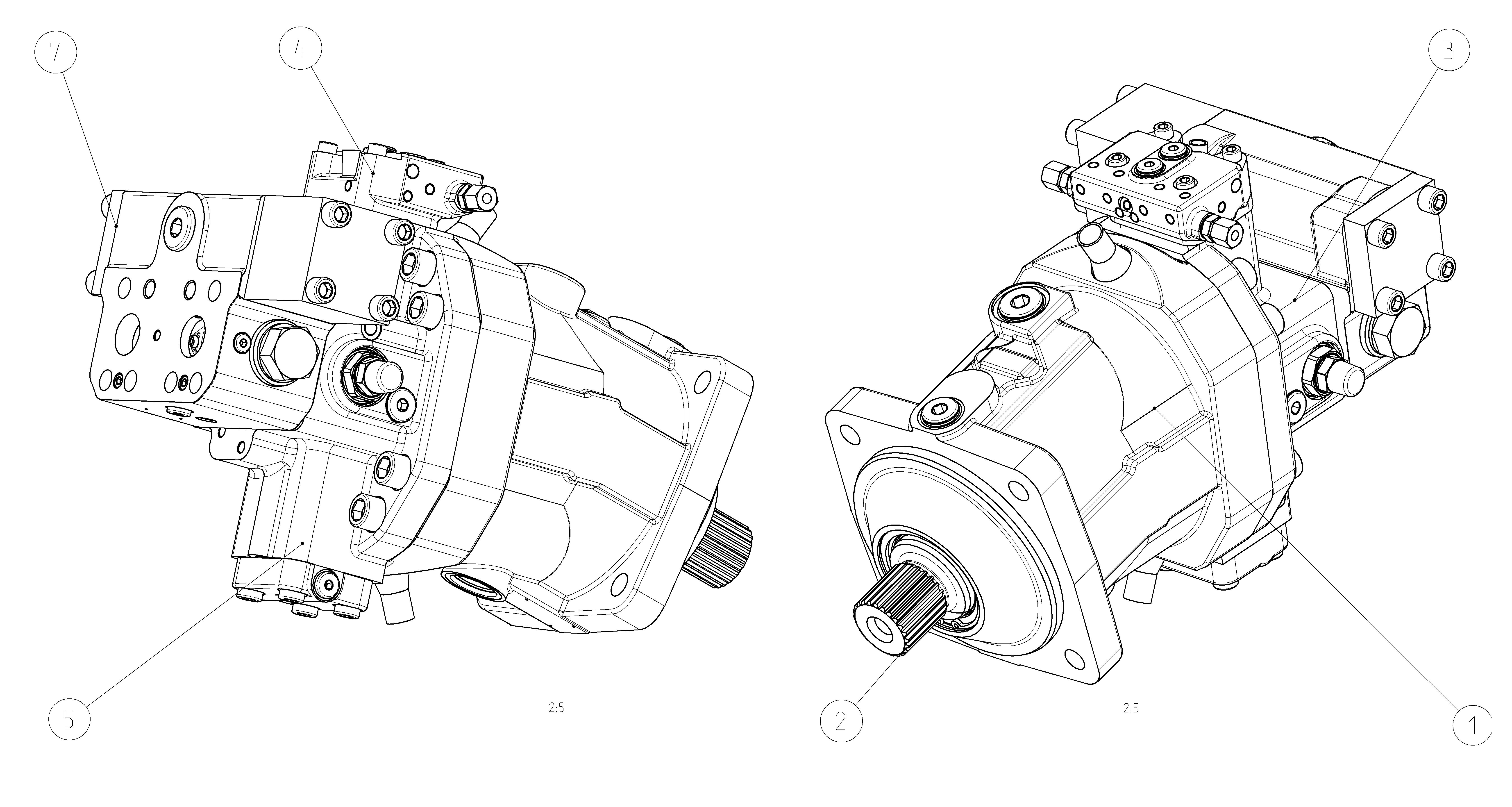

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902156187 | KORPUS Lista części podzespołu →L | 1 | ||
| R902277875 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902277884 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902132095 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902163921 | POKRYWA Lista części podzespołu →L | 1 | ||
| R902064649 | ZAWÓR HAMULCOWY Lista części podzespołu →L | 1 | ||
| 98 | R902221355 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 170 | 170 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej hydr. zawór kierunku jazdy sterowanie ujemne | DA0 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Złącze elektromagnesów | Bez złączy (tylko dla sterowania czysto hydraulicznego) | 0 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Tłumienie Jednostronne na odpływie z dużej komory nastawczej | 7 |
| Zakres nastawy objętości roboczej | Krótki średni | F |
| Seria | Seria 7, indeks 1 (ciśnienie nominalne 450 bar) | 71 |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 180-4 | R4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W50×2×24×9g | A2 |
| Przyłącza robocze | Płyta przyłączeniowa do montażu zaworu hamującego (counterbalance), z 1-stopniowym zaworem ograniczającym ciśnienie (pośredniego działania) BVD25 | 8 |
| Zawór | Z zamontowanymi zaworami hamującymi BVD/BVE | W |
| Czujnik prędkości obrotowej | Bez czujnika prędkości obrotowej | 0 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
