Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM150HA1TX000XF/71MWV0R4A12D0-SR902162191
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM150HA1TX000XF/71MWV0R4A12D0-S, numer materiałowy R902162191. Wielkość nominalna: NG 150. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnie (HA1). Złącze elektromagnesów: bez złączy (tylko dla sterowania czysto hydraulicznego) (0). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Zakres nastawy objętości roboczej: krótki średni (F). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 180-4 (R4). Wał napędowy: wał wielowypustowy DIN 5480 W45×2×21×9g (A1). Przyłącza robocze: przyłącza robocze SAE A i B z boku, naprzeciwległe (2).
- Numer
- R902162191
- Oznaczenie typu
- A6VM150HA1TX000XF/71MWV0R4A12D0-S
- Grupa
- A6VM 150
- Wydanie
- 06/2020

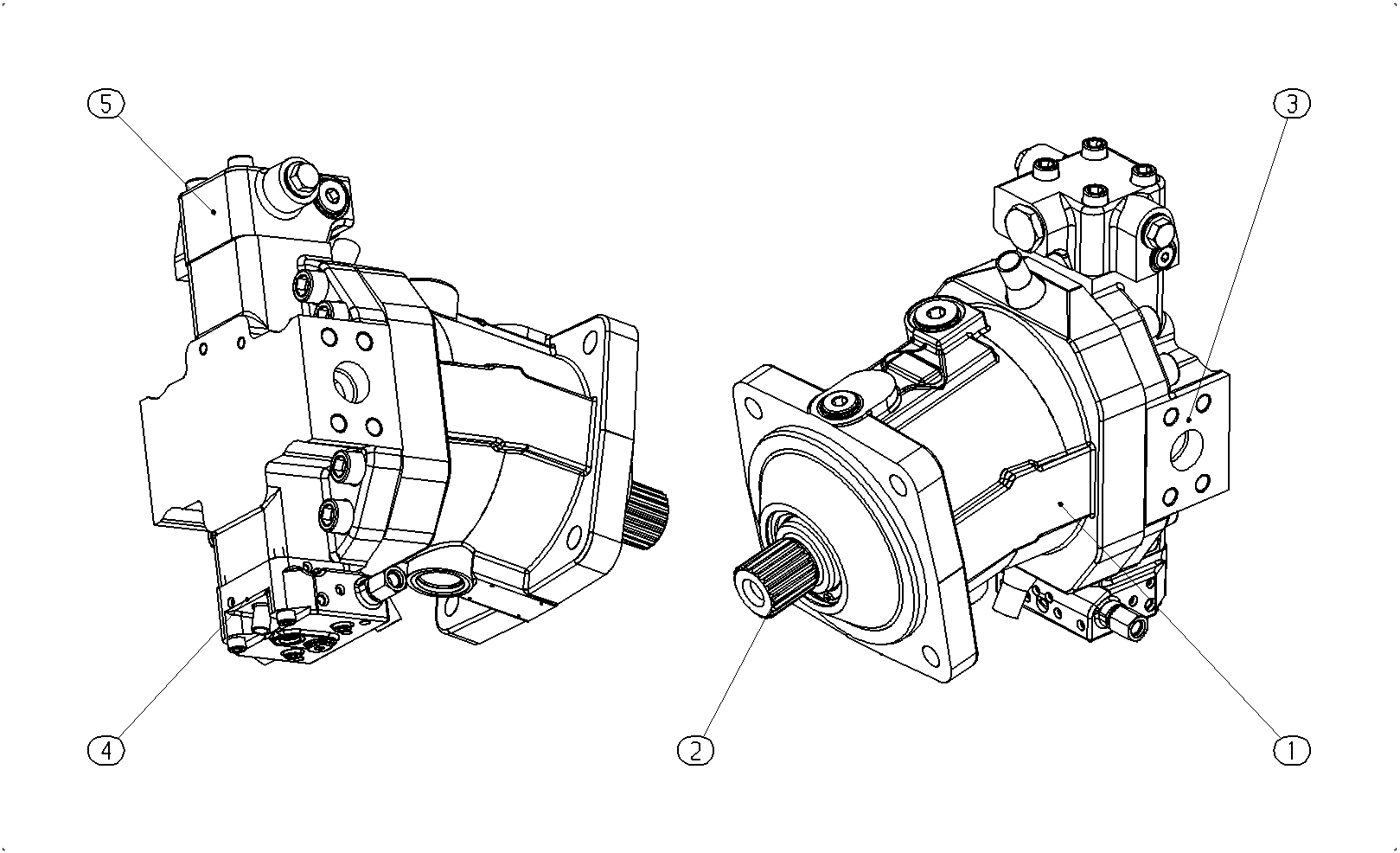

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902162193 | KORPUS Lista części podzespołu →L | 1 | ||
| R902132104 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902162195 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902162196 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902162197 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 150 | 150 |
| Regulator | Regulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnie | HA1 |
| Złącze elektromagnesów | Bez złączy (tylko dla sterowania czysto hydraulicznego) | 0 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Zakres nastawy objętości roboczej | Krótki średni | F |
| Seria | Seria 7, indeks 1 (ciśnienie nominalne 450 bar) | 71 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 180-4 | R4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W45×2×21×9g | A1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe | 2 |
| Zawór | 10 | D |
| Czujnik prędkości obrotowej | Bez czujnika prędkości obrotowej | 0 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
