Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM170EP200P000E/71XWV0R4A11G0-SR902158612
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM170EP200P000E/71XWV0R4A11G0-S, numer materiałowy R902158612. Wielkość nominalna: NG 170. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 24 V (EP2). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: bez tłumienia (standard dla HP i EP) (0). Zakres nastawy objętości roboczej: krótka, krótka (nastawna do 0) (E). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 180-4 (R4). Wał napędowy: wał wielowypustowy DIN 5480 W45×2×21×9g (A1).
- Numer
- R902158612
- Oznaczenie typu
- A6VM170EP200P000E/71XWV0R4A11G0-S
- Grupa
- A6VM 170
- Wydanie
- 06/2020

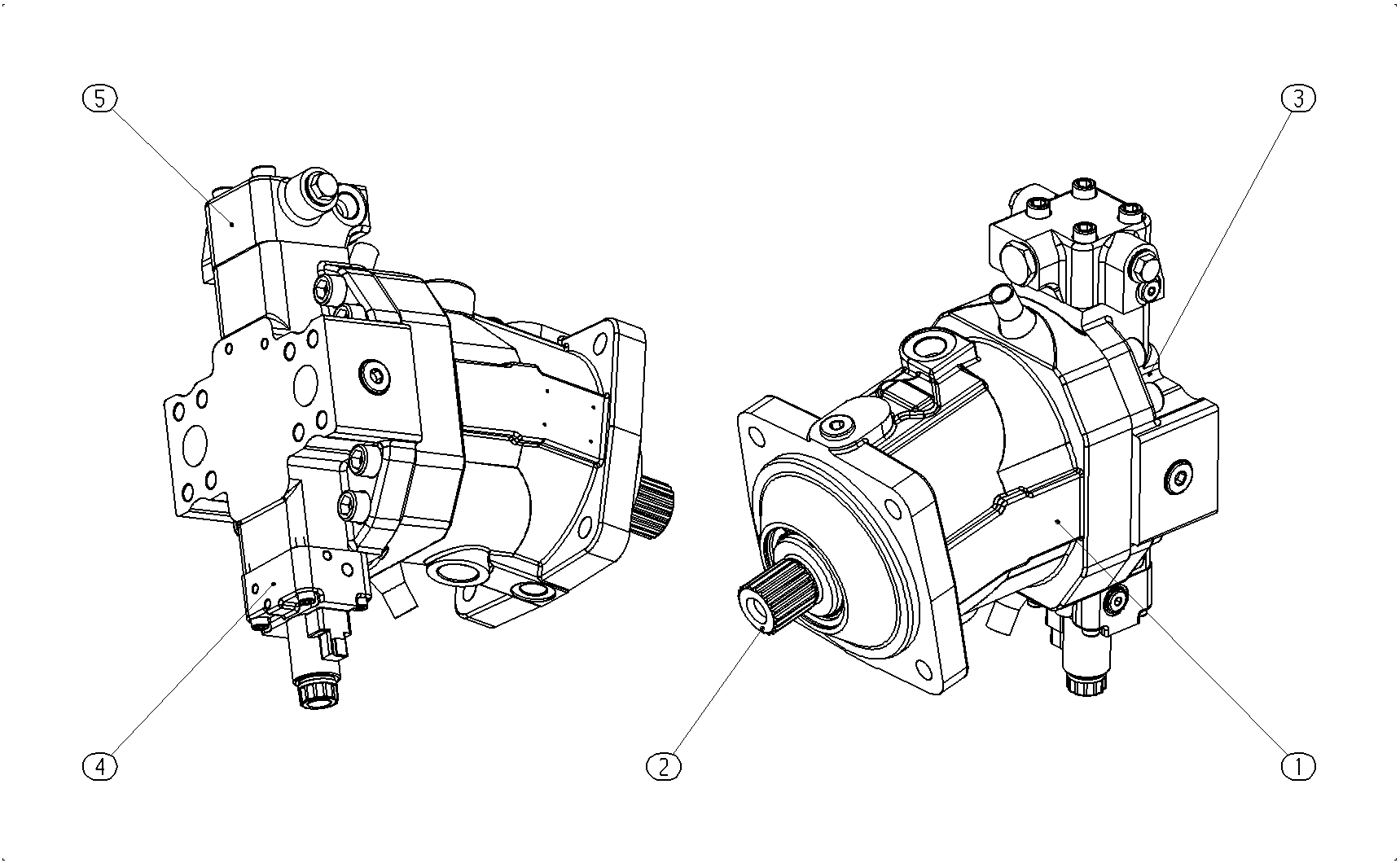

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902158614 | KORPUS Lista części podzespołu →L | 1 | ||
| R902277879 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902270288 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902110495 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902158616 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 170 | 170 |
| Regulator | Sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 24 V | EP2 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Bez tłumienia (standard dla HP i EP) | 0 |
| Zakres nastawy objętości roboczej | Krótka, krótka (nastawna do 0) | E |
| Seria | Seria 7, indeks 1 (ciśnienie nominalne 450 bar) | 71 |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 180-4 | R4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W45×2×21×9g | A1 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z tyłu | 1 |
| Zawór | 15 | G |
| Czujnik prędkości obrotowej | Bez czujnika prędkości obrotowej | 0 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
