Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM060EP200P000X/71MWV0M4S72BV-SR902156330
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM060EP200P000X/71MWV0M4S72BV-S, numer materiałowy R902156330. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 24 V (EP2). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: bez tłumienia (standard dla HP i EP) (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 125-4 (M4). Wał napędowy: wał wielowypustowy ANSI 1 1/4 in 14T 12/24DP B92.1a‒1976 (S7).
- Numer
- R902156330
- Oznaczenie typu
- A6VM060EP200P000X/71MWV0M4S72BV-S
- Grupa
- A6VM 60
- Wydanie
- 05/2020

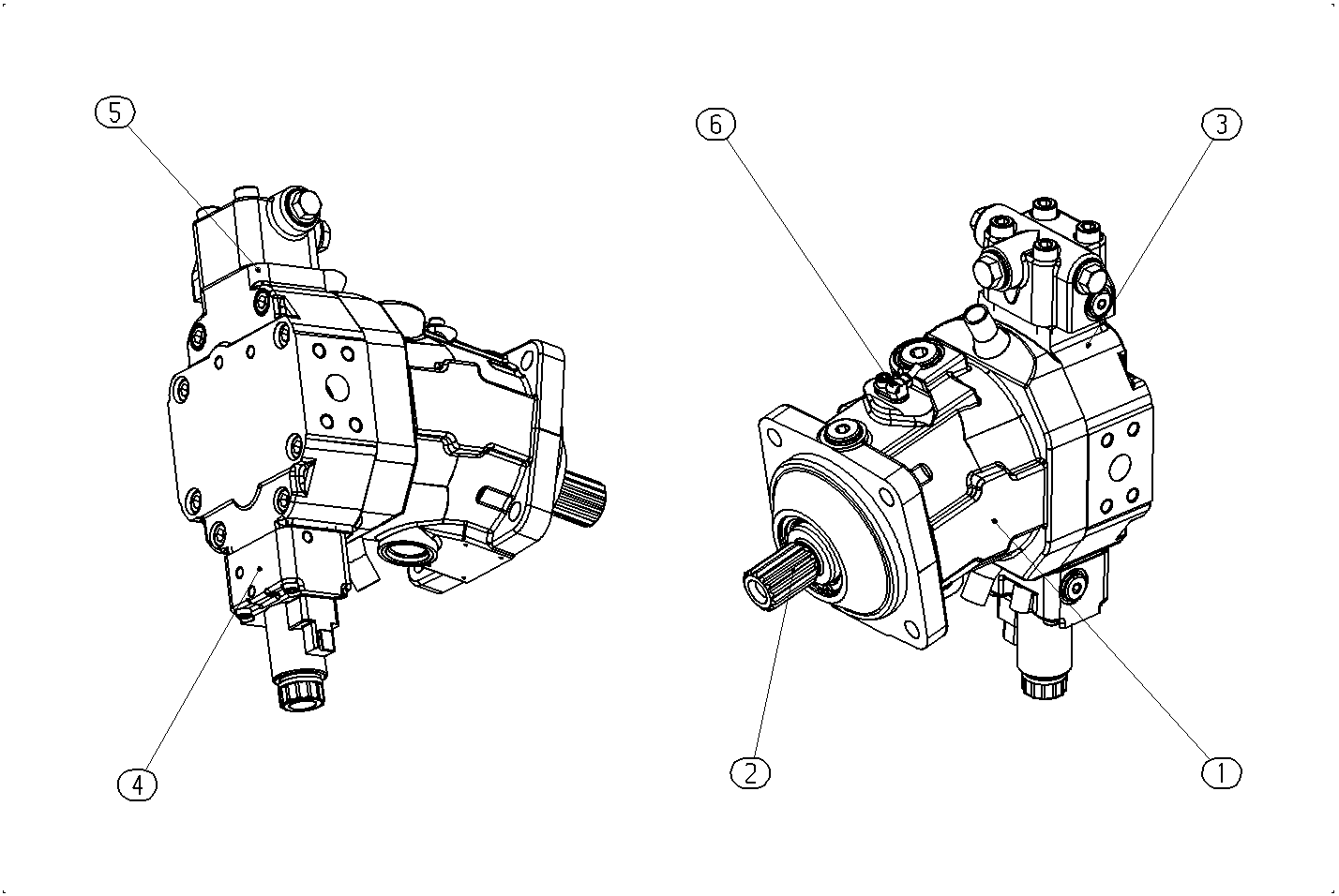

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902163709 | KORPUS Lista części podzespołu →L | 1 | ||
| R902107904 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902110222 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902151851 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902151861 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | ||
| R902107666 | CZUJNIK Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 60 | 060 |
| Regulator | Sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 24 V | EP2 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Bez tłumienia (standard dla HP i EP) | 0 |
| Seria | Seria 7, indeks 1 (ciśnienie nominalne 450 bar) | 71 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 | M |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 125-4 | M4 |
| Wał napędowy | Wał wielowypustowy ANSI 1 1/4 in 14T 12/24DP B92.1a‒1976 | S7 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe | 2 |
| Zawór | (pND Δp = = niskie ciśnienie, = ciśnienie w obudowie) pND ‒ = 25 bar i = 10 mm2/s pG pG v 5 | B |
| Wersja standardowa/specjalna | Wersja specjalna | S |
