Jednostka · POMPA OSIOWO-TŁOKOWA

A4VG180EP4DM1/32R-NZD02F001MH-SR902153274

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG180EP4DM1/32R-NZD02F001MH-S, numer materiałowy R902153274. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V (EP4). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1).

Pokaż więcej

Numer: R902153274
Oznaczenie typu: A4VG180EP4DM1/32R-NZD02F001MH-S
Grupa: A4VG 180
Wydanie: 06/2020

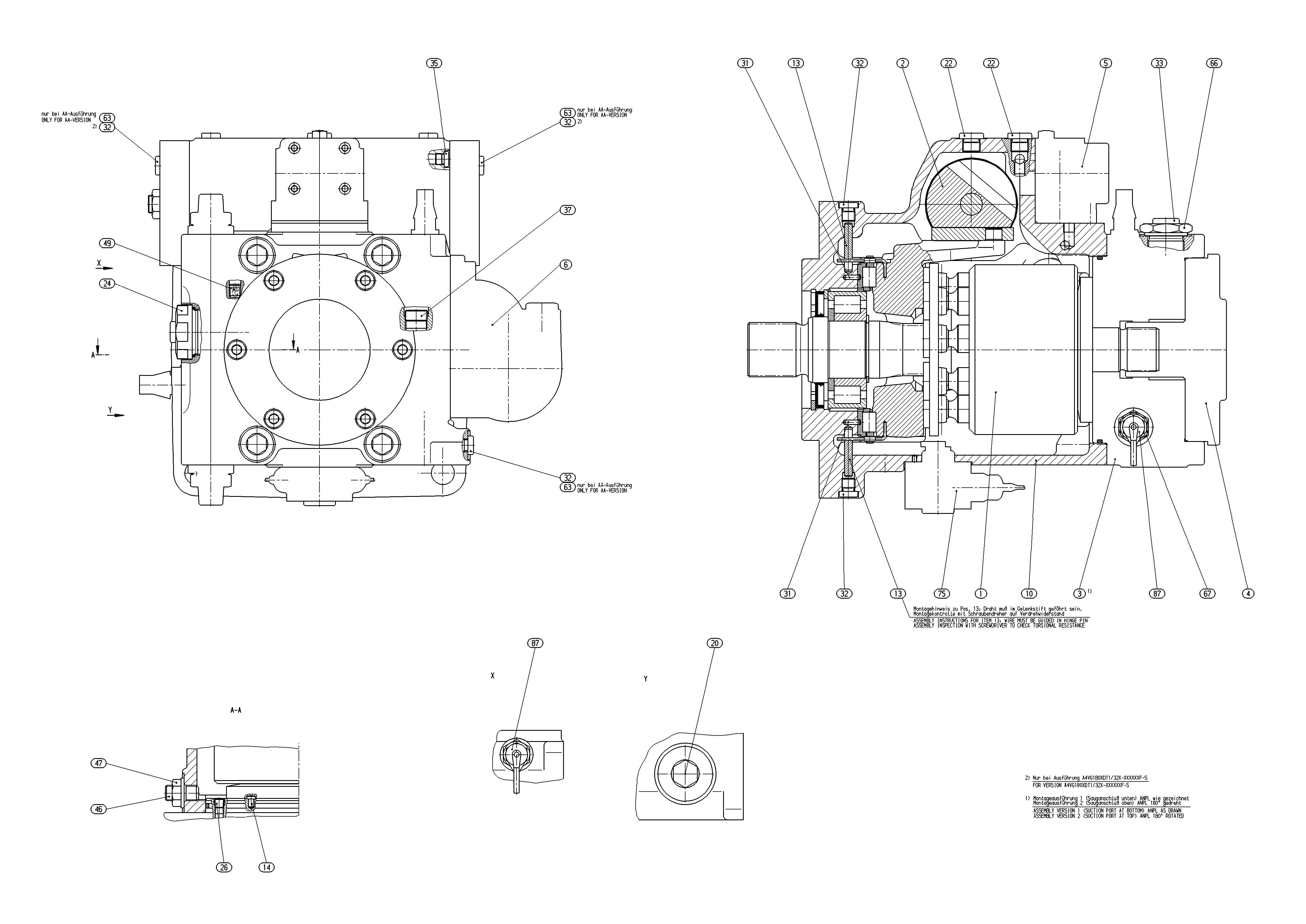

A4VG180EP4DM1/32R-NZD02F001MH-S — Rysunek

Poz.	Numer	Nazwa	Ilość
	R902117180	MECHANIZM NAPĘDOWY Lista części podzespołu →L	1
	R902022131	STEROWANIE Lista części podzespołu →L	1
	R902007512	PŁYTA POŁĄCZENIOWA Lista części podzespołu →L	1
	R909606233	POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L	1
	R902115026	MODUŁ STEROWANIA Lista części podzespołu →L	1
	R902033752	FILTR Lista części podzespołu →L	1
	R902043421	KORPUS	1
	R902118898	SWORZEŃ OBROTU	2
	R909405732	SZTYFT POZYCJONUJĄCY	1
	R909153862	KOREK GWINTOWANY	1
	R909153816	KOREK GWINTOWANYD	3
	R902167890	ŚRUBA PRZYSŁONY Lista części podzespołu →L	1
	R909153572	KOREK GWINTOWANY	1
	R913016375	KOŁEK SPRĘŻYNUJĄCY	2
	R909151692	KOREK GWINTOWANYD	3
	R909153815	KOREK GWINTOWANYD	1
	R909153364	KOREK GWINTOWANYD	2
	R909156570	KOREK GWINTOWANY	1
	R909157393	SZTYFT GWINTOWANY	1
	R909152975	NAKRĘTKA USZCZELNIAJĄCAD	1
	R909426708	DYSZA	1
	R909070844	GWINTOWANY KRÓCIEC REDUKCYJNY	1
	R909067990	GWINTOWANY KRÓCIEC REDUKCYJNY	1
	R902099888	ZESPÓŁ WYŁĄCZNIKA Lista części podzespołu →L	1
	R909831747	PRZYŁĄCZE MIERNIKA	2
98	R902095636	ZESTAW USZCZELNIEŃ	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar	A4V
Tryb pracy	Pompa, obieg zamknięty	G
Wielkość (NG)	180	180
Regulator	Sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V	EP4
Odcięcie ciśnienia	Odcięcie ciśnienia	D
Mechaniczny ogranicznik skoku	Mechaniczny ogranicznik skoku, nastawny z zewnątrz	M
Zawór sterujący DA	Bez zaworu sterującego DA	1
Seria	Seria 3, indeks 2	32
Kierunek obrotów	Patrząc na wał napędowy w prawo	R
Materiał uszczelnień	NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy)	N
Wał napędowy	Wał wielowypustowy dla pompy pojedynczej DIN 5480	Z
Kołnierz mocujący	SAE J744 4-otworowy	D
Przyłącza robocze (płyta przyłączeniowa)	Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu	02
Pompa zasilająca	Zintegrowana pompa zasilająca, z napędem przelotowym i bez	F
Napęd przelotowy	Bez napędu przelotowego, tylko dla wersji N i F	00
Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD	Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem	1
Wersja standardowa/specjalna	Wersja specjalna	-S

Parametry z kodu typu

Inne wykonania 8
