Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VG63DE4/10R-XTCXXKXX3E-SR902136785
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu AA10VG63DE4/10R-XTCXXKXX3E-S, numer materiałowy R902136785. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi (AA10V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy wielokrotnej (T). Kołnierz mocujący: SAE J744 2-otworowy (C). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902136785
- Oznaczenie typu
- AA10VG63DE4/10R-XTCXXKXX3E-S
- Grupa
- A10VG 63
- Wydanie
- 06/2020

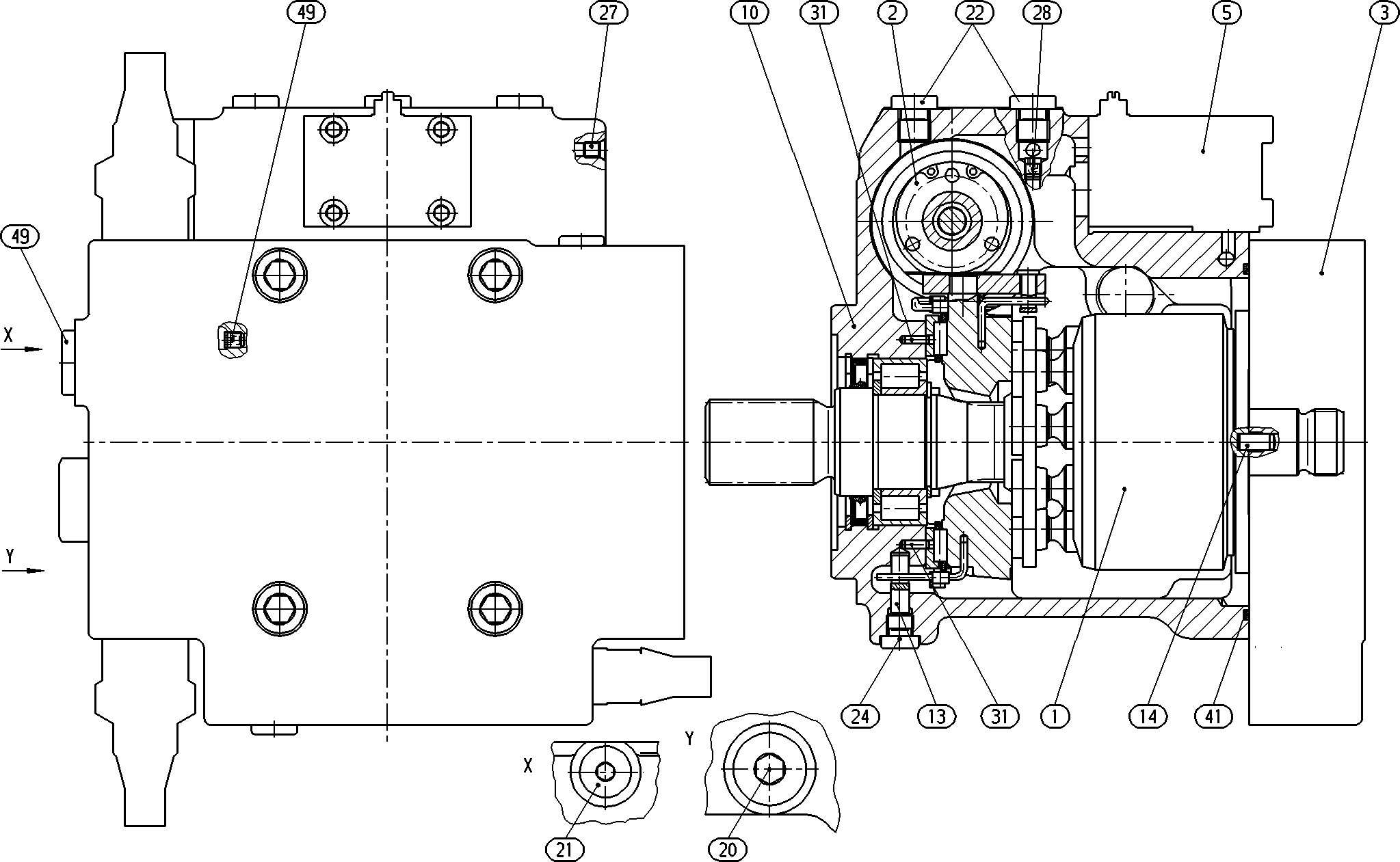

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902136756 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902029960 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902136719 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902139461 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902029664 | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R913009677 | SZTYFT PROSTY | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 3 | ||
| 23 | R909153338 | KOREK GWINTOWANY | 1 | |
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153330 | O-RINGD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi | AA10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 63 | 63 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy wielokrotnej | T |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
