Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG250DA1D2/32R-NTD10F071SHR902134163
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG250DA1D2/32R-NTD10F071SH, numer materiałowy R902134163. Wielkość nominalna: NG 250. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 12 V (DA1). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa (T). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (10). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S).
- Numer
- R902134163
- Oznaczenie typu
- A4VG250DA1D2/32R-NTD10F071SH
- Grupa
- A4VG 250
- Wydanie
- 06/2020

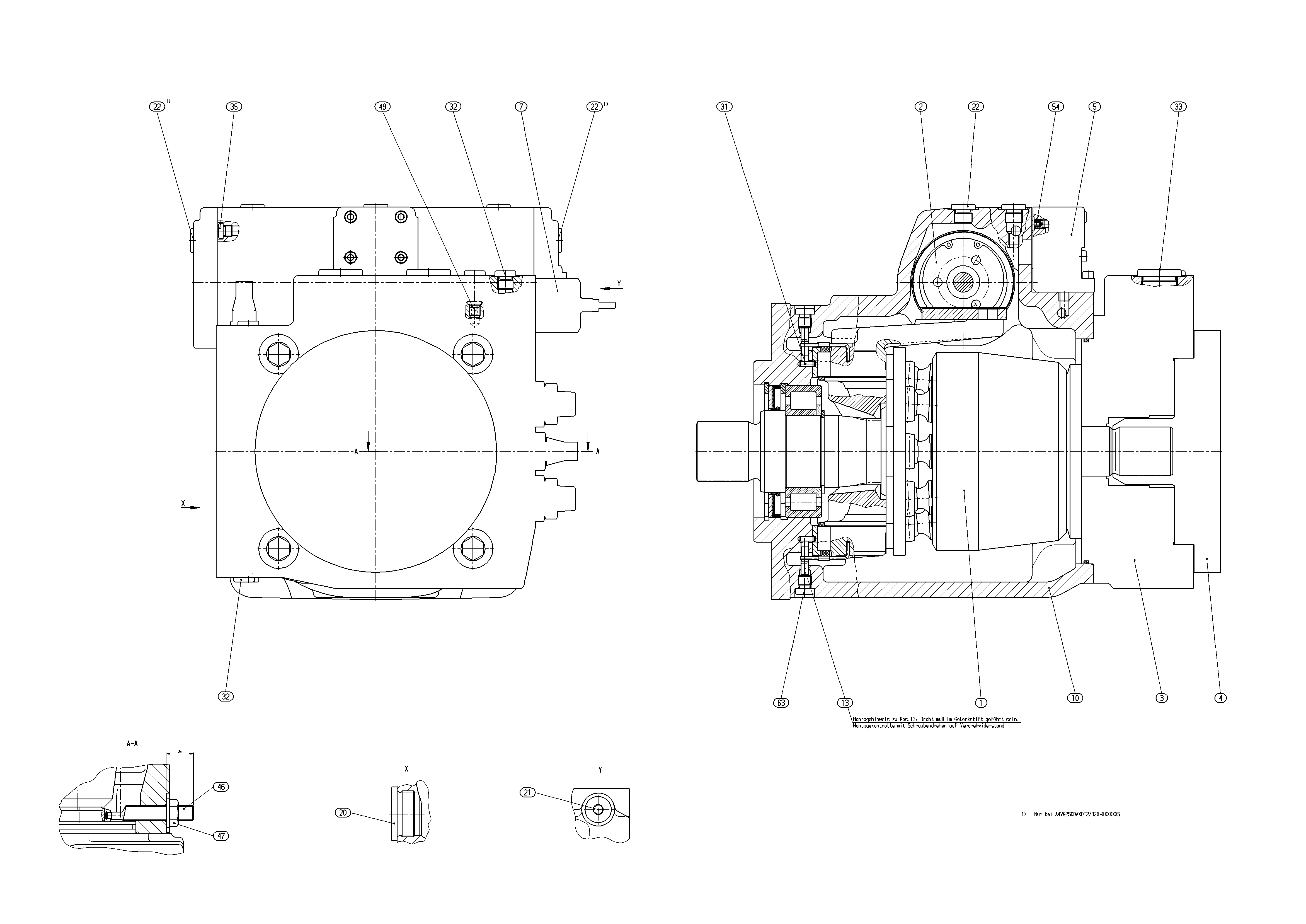

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902103742 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R902007360 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902029543 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902029558 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902048262 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R902182679 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R909652198 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909153862 | KOREK GWINTOWANYD | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909153861 | KOREK GWINTOWANYD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R902005487 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426708 | DYSZA | 1 | ||
| R909073588 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R909151692 | KOREK GWINTOWANY | 4 | ||
| 98 | R902095544 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 250 | 250 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 12 V | DA1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa | T |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
