Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG110HT1D00T0/40MLND6V81F0000BD00-SR902132610
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG110HT1D00T0/40MLND6V81F0000BD00-S, numer materiałowy R902132610. Wielkość nominalna: NG 110. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (HT1). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Złącze elektromagnesów: bez złącza (tylko dla sterowania czysto hydraulicznego) (0). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN (M). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 152-2/4 (D6). Wał napędowy: wał wielowypustowy 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Przyłącza robocze: przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) (1).
- Numer
- R902132610
- Oznaczenie typu
- A4VG110HT1D00T0/40MLND6V81F0000BD00-S
- Grupa
- A4VG 110
- Wydanie
- 01/2020

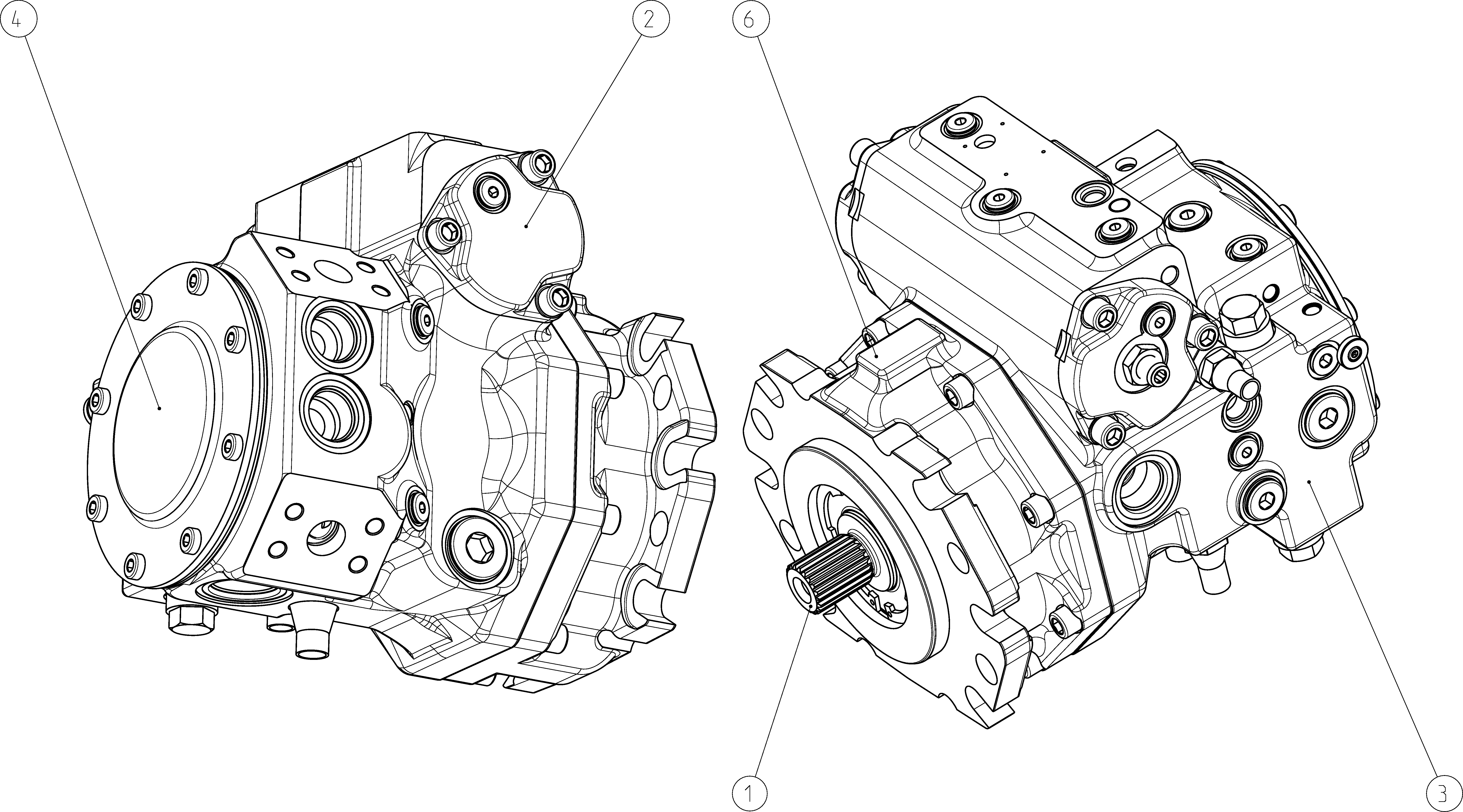

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902188162 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902121113 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902243588 | OBUDOWA POMPY Lista części podzespołu →L | 1 | ||
| R902108817 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902114152 | KOŁNIERZ ŁOŻYSKA Lista części podzespołu →L | 1 | ||
| 98 | R902221460 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 110 | 110 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | HT1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Złącze elektromagnesów | Bez złącza (tylko dla sterowania czysto hydraulicznego) | 0 |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN | M |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 152-2/4 | D6 |
| Wał napędowy | Wał wielowypustowy 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 | V8 |
| Przyłącza robocze | Przyłącza robocze SAE A i B, po lewej stronie (45° w lewo) | 1 |
| Wykonanie pompy zasilającej i zespołu roboczego | Standardowy zespół roboczy, zintegrowana pompa zasilająca, standardowa pompa zębata o zazębieniu wewnętrznym | F |
| Napęd przelotowy | Bez napędu przelotowego | 0000 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Czujnik ciśnienia | Bez czujnika ciśnienia | 0 |
| Inne czujniki | Bez czujnika | 0 |
| Wersja standardowa / specjalna | Wersja specjalna | S |
