Jednostka · POMPA OSIOWO-TŁOKOWA
AA11VLO260EP2/11R-NXD07K02T-SR902131269
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu AA11VLO260EP2/11R-NXD07K02T-S, numer materiałowy R902131269. Wielkość nominalna: NG 260. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, z pompą zasilającą (LO). Regulator: sterowanie elektryczne z elektromagnesem proporcjonalnym, sterowanie dodatnie U = 24 V (EP2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 (07). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R902131269
- Oznaczenie typu
- AA11VLO260EP2/11R-NXD07K02T-S
- Grupa
- A11VLO 260
- Wydanie
- 06/2020

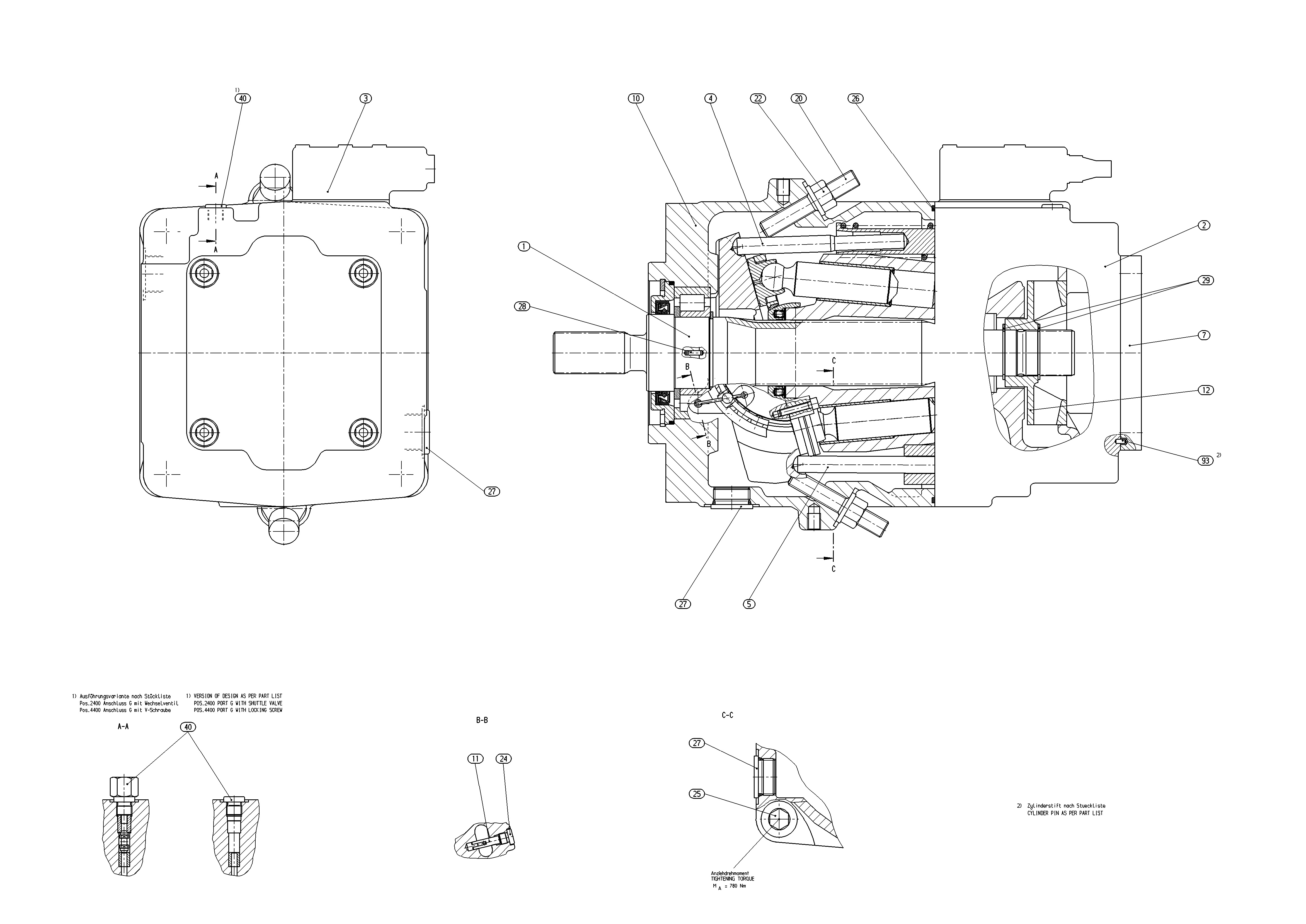

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902097498 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902039438 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R902131268 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909600261 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909600300 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902033823 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902094199 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909449416 | WIRNIK, OBROTY PRAWE | 1 | ||
| R909921095 | SZTYFT GWINTOWANY | 2 | ||
| R909153328 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909831387 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831133 | O-RINGD | 1 | ||
| R909153378 | KOREK GWINTOWANY | 1 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151259 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R902220058 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 | ||
| R909084140 | SZTYFT PROSTY | 1 | ||
| 98 | R902258512 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, z pompą zasilającą | LO |
| Wielkość (NG) | 260 | 260 |
| Regulator | Sterowanie elektryczne z elektromagnesem proporcjonalnym, sterowanie dodatnie U = 24 V | EP2 |
| Indeks | Wielkość 145 … 260 | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 | 07 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
