Jednostka · SILNIK TŁOKOWY OSIOWY

A6VM115HA1R2T004B/71MWV0P4Z91FH-SR902126991

Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM115HA1R2T004B/71MWV0P4Z91FH-S, numer materiałowy R902126991. Wielkość nominalna: NG 115. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnie (HA1). Regulacja ciśnienia/nadsterowanie: nadsterowanie regulatorów HA1 i HA2 elektryczne i elektryczny zawór kierunku jazdy U = 24 V (R2). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: tłumienie jednostronne na wlocie do dużej komory nastawczej (HA) (4). Zakres nastawy objętości roboczej: bez śruby nastawczej średni (B). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13 (M). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 160-4 (P4). Wał napędowy: wał wielowypustowy DIN 5480 W40×2×18×9g (Z9).

Numer
R902126991
Oznaczenie typu
A6VM115HA1R2T004B/71MWV0P4Z91FH-S
Grupa
A6VM 115
Wydanie
06/2020

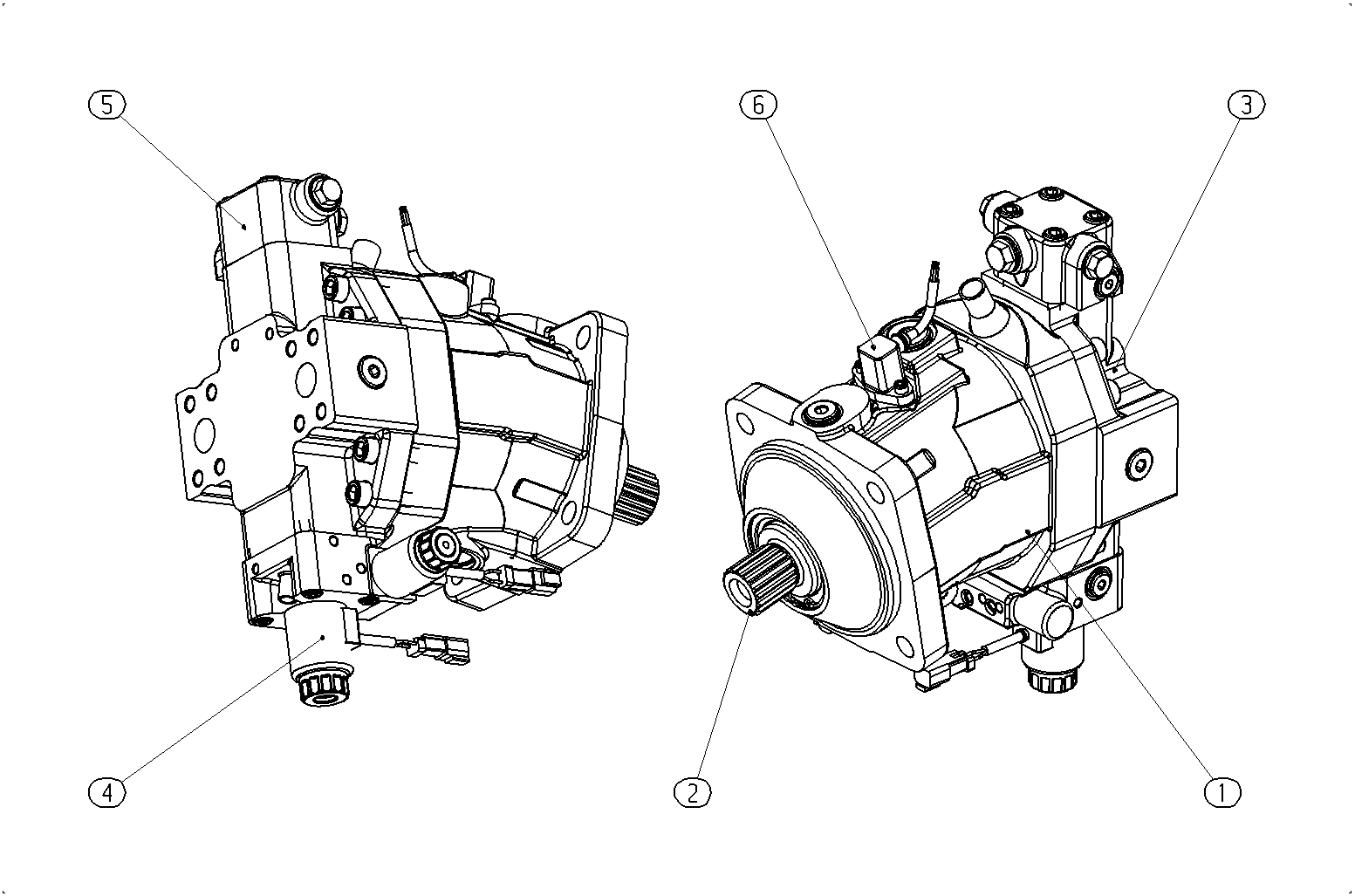

A6VM115HA1R2T004B/71MWV0P4Z91FH-S — Rysunek
Poz.NumerNazwaIlośćDodaj do zapytania
R902126993KORPUS Lista części podzespołu →L1
R902130535MECHANIZM NAPĘDOWY Lista części podzespołu →L1
R902126995PŁYTA POKRYWY Lista części podzespołu →L1
R902126789ELEMENT STERUJĄCY Lista części podzespołu →L1
R902126997ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L1
R902085677CZUJNIK PRĘDKOŚCI OBROTOWEJ Lista części podzespołu →L1

Parametry z kodu typu

PozycjaZnaczenieKod
Jednostka osiowa wielotłoczkowaKonstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczejA6V
Tryb pracySilnikM
Wielkość (NG)115115
RegulatorRegulacja automatyczna zależna Z minimalnym przyrostem Δp ≤ ok. od wysokiego ciśnienia, sterowanie ciśnienia 10 bar dodatnieHA1
Regulacja ciśnienia/nadsterowanieNadsterowanie regulatorów HA1 i HA2 elektryczne i elektryczny zawór kierunku jazdy U = 24 VR2
Czujnik kąta wychyleniaBez czujnika kąta wychylenia0
Funkcja dodatkowaBez funkcji dodatkowej0
Tłumienie czasu przestawieniaTłumienie jednostronne na wlocie do dużej komory nastawczej (HA)4
Zakres nastawy objętości roboczejBez śruby nastawczej średniB
SeriaSeria 7, indeks 1 (ciśnienie nominalne 450 bar)71
Wykonanie przyłączy i gwintów mocującychPrzyłącza metryczne wg ISO 6149 z uszczelnieniem O-ring, metryczny gwint mocujący wg DIN 13M
Kierunek obrotówPatrząc na wał napędowy, dwukierunkowyW
Materiał uszczelnieńFKM (kauczuk fluorowy)V
Łożyskowanie wału napędowegoŁożysko standardowe0
Kołnierz mocującyISO 3019-2 160-4P4
Wał napędowyWał wielowypustowy DIN 5480 W40×2×18×9gZ9
Przyłącza roboczePrzyłącza robocze SAE A i B z tyłu1
Zawór14F
Wersja standardowa/specjalnaWersja specjalnaS
