Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG140EP3D1/32R-NSF52F021FRP-SR902125151
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG140EP3D1/32R-NSF52F021FRP-S, numer materiałowy R902125151. Wielkość nominalna: NG 140. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym (EP3). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtr nasadzany z zaworem zimnego startu (F).
- Numer
- R902125151
- Oznaczenie typu
- AA4VG140EP3D1/32R-NSF52F021FRP-S
- Grupa
- A4VG 140
- Wydanie
- 02/2020

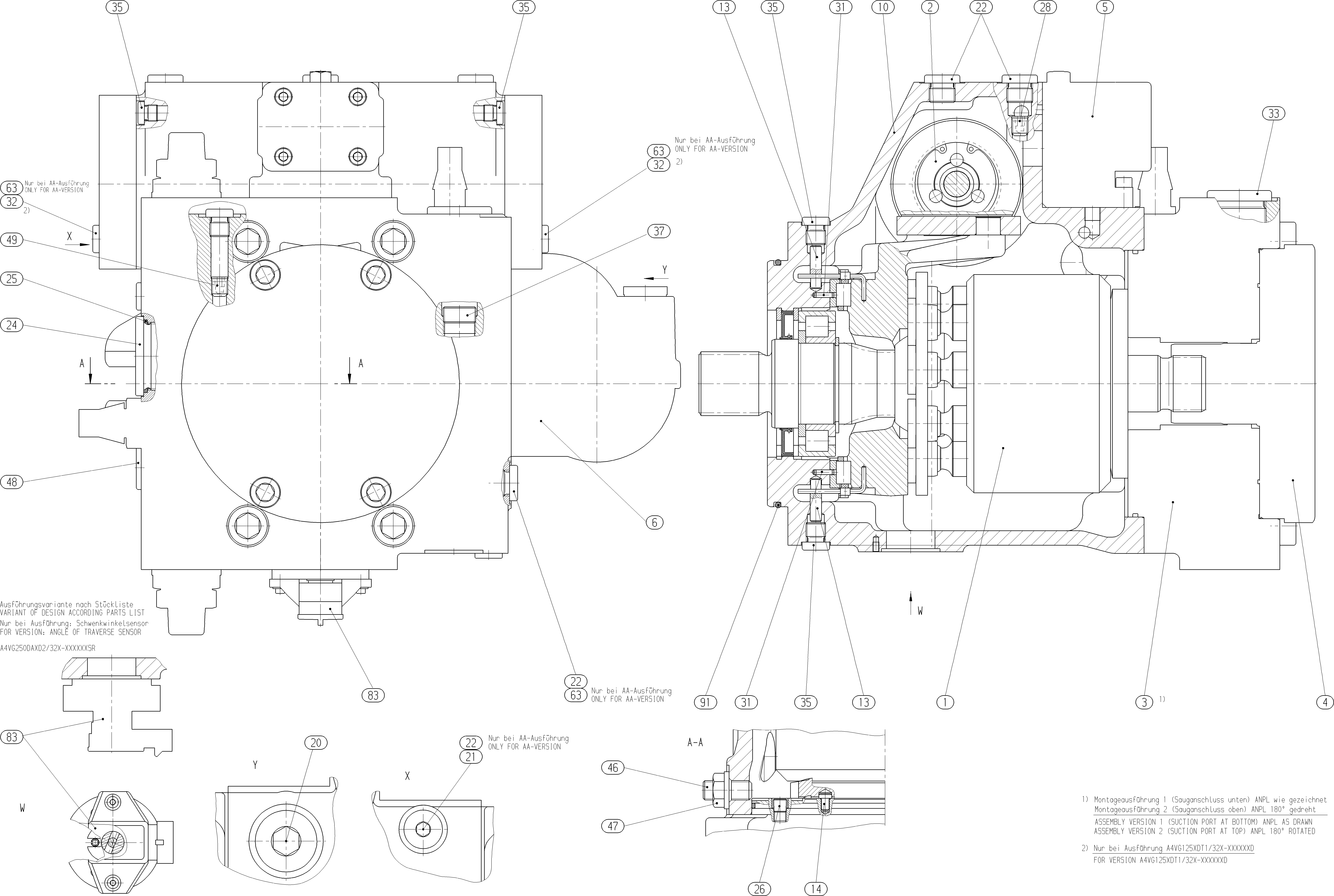

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199905 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902011331 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902085322 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902032435 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902113952 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902033754 | FILTR Lista części podzespołu →L | 1 | ||
| R902085302 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R909408188 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153378 | KOREK GWINTOWANYD | 1 | ||
| R902601709 | KOREK GWINTOWANY | 1 | ||
| R909831482 | KOREK GWINTOWANYD | 4 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909426700 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R902602115 | KOREK GWINTOWANY | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909156570 | KOREK GWINTOWANY | 1 | ||
| R909154982 | SZTYFT GWINTOWANY | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909426707 | DYSZA | 1 | ||
| R902073064 | CZUJNIK KĄTA OBROTU Lista części podzespołu →L | 1 | ||
| R909085622 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 140 | 140 |
| Regulator | Sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym | EP3 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu | F |
| Czujnik kąta wychylenia | Zabudowany elektryczny czujnik kąta wychylenia | R |
| Złącze elektromagnesów | Złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
