Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG125HWDL2/32R-NSF52FXXXF-SR902123764
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG125HWDL2/32R-NSF52FXXXF-S, numer materiałowy R902123764. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Odcięcie ciśnienia: odcięcie ciśnienia (D). Wyłącznik położenia neutralnego: wyłącznik położenia neutralnego (tylko dla regulatora HW) (L). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtr nasadzany z zaworem zimnego startu (F). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902123764
- Oznaczenie typu
- AA4VG125HWDL2/32R-NSF52FXXXF-S
- Grupa
- A4VG 125
- Wydanie
- 03/2020

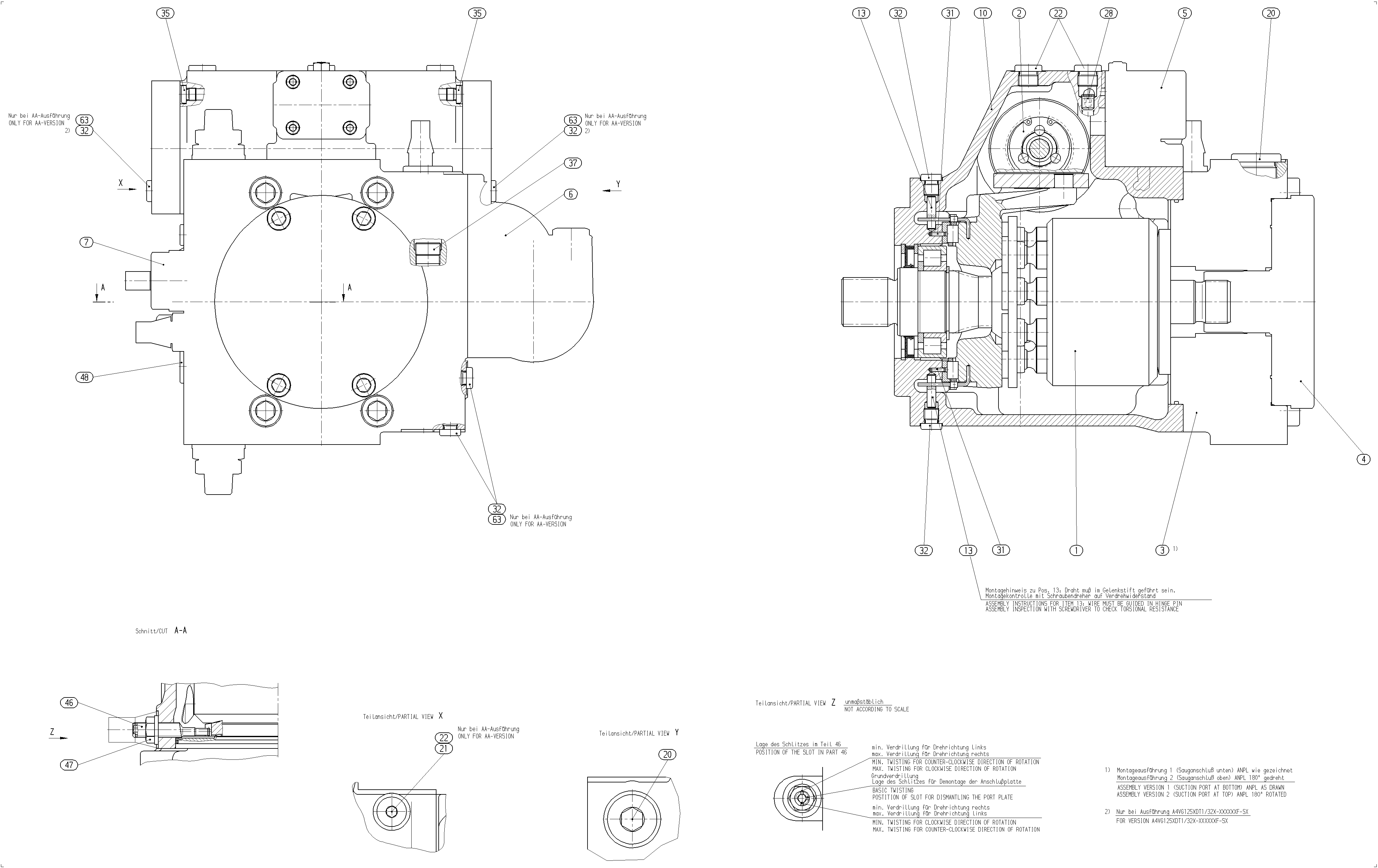

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199753 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902011331 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902137175 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902037852 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902120641 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902033754 | FILTR Lista części podzespołu →L | 1 | ||
| R902128959 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902010541 | KORPUS | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 2 | ||
| R909153378 | KOREK GWINTOWANYD | 2 | ||
| R909153371 | KOREK GWINTOWANYD | 4 | ||
| R909426700 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909156570 | KOREK GWINTOWANY | 1 | ||
| R902035616 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 2 | ||
| 81 | R902128862 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | |
| 82 | R909832105 | POŁÓWKA KOŁNIERZA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Wyłącznik położenia neutralnego | Wyłącznik położenia neutralnego (tylko dla regulatora HW) | L |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu | F |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
