Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG140EP1D1/32L-NSF13F071SP-SR902123573
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG140EP1D1/32L-NSF13F071SP-S, numer materiałowy R902123573. Wielkość nominalna: NG 140. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u góry (13). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S). Złącze elektromagnesów: złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe (P).
- Numer
- R902123573
- Oznaczenie typu
- A4VG140EP1D1/32L-NSF13F071SP-S
- Grupa
- A4VG 140
- Wydanie
- 01/2020

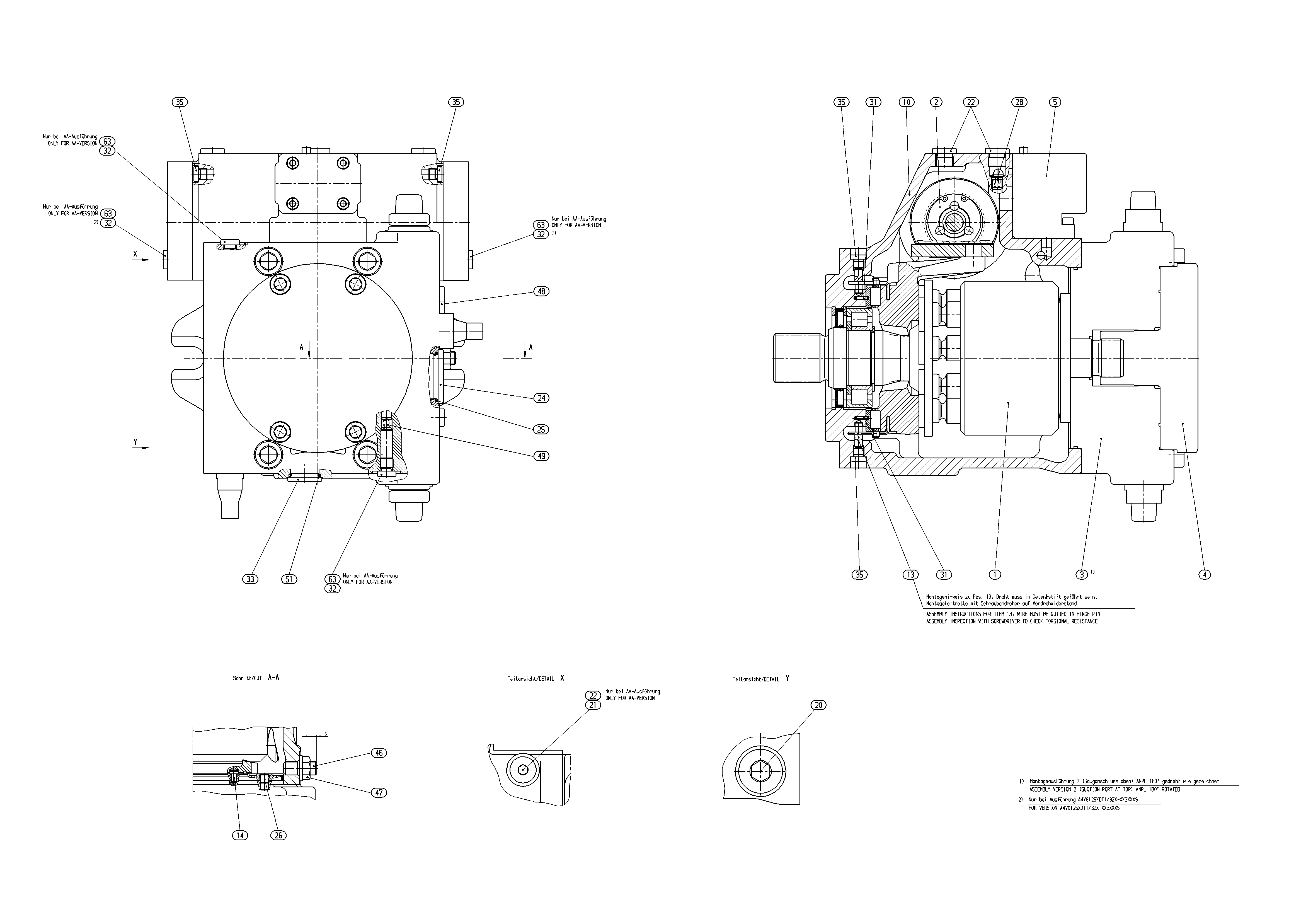

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199923 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902011331 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902078251 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902027760 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902087169 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902047683 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909153861 | KOREK GWINTOWANYD | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909426700 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909084400 | KOREK GWINTOWANYD | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909154982 | SZTYFT GWINTOWANY | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909426707 | DYSZA | 1 | ||
| R909083761 | O-RING | 1 | ||
| 98 | R902095530 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 140 | 140 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u góry | 13 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Złącze elektromagnesów | Złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
