Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG71EP3D2/32R-NSF02F071PP-SR902122218
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG71EP3D2/32R-NSF02F071PP-S, numer materiałowy R902122218. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym (EP3). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtr nasadzany z zaworem zimnego startu i optycznym wskaźnikiem zanieczyszczenia (P).
- Numer
- R902122218
- Oznaczenie typu
- A4VG71EP3D2/32R-NSF02F071PP-S
- Grupa
- A4VG 71
- Wydanie
- 06/2020

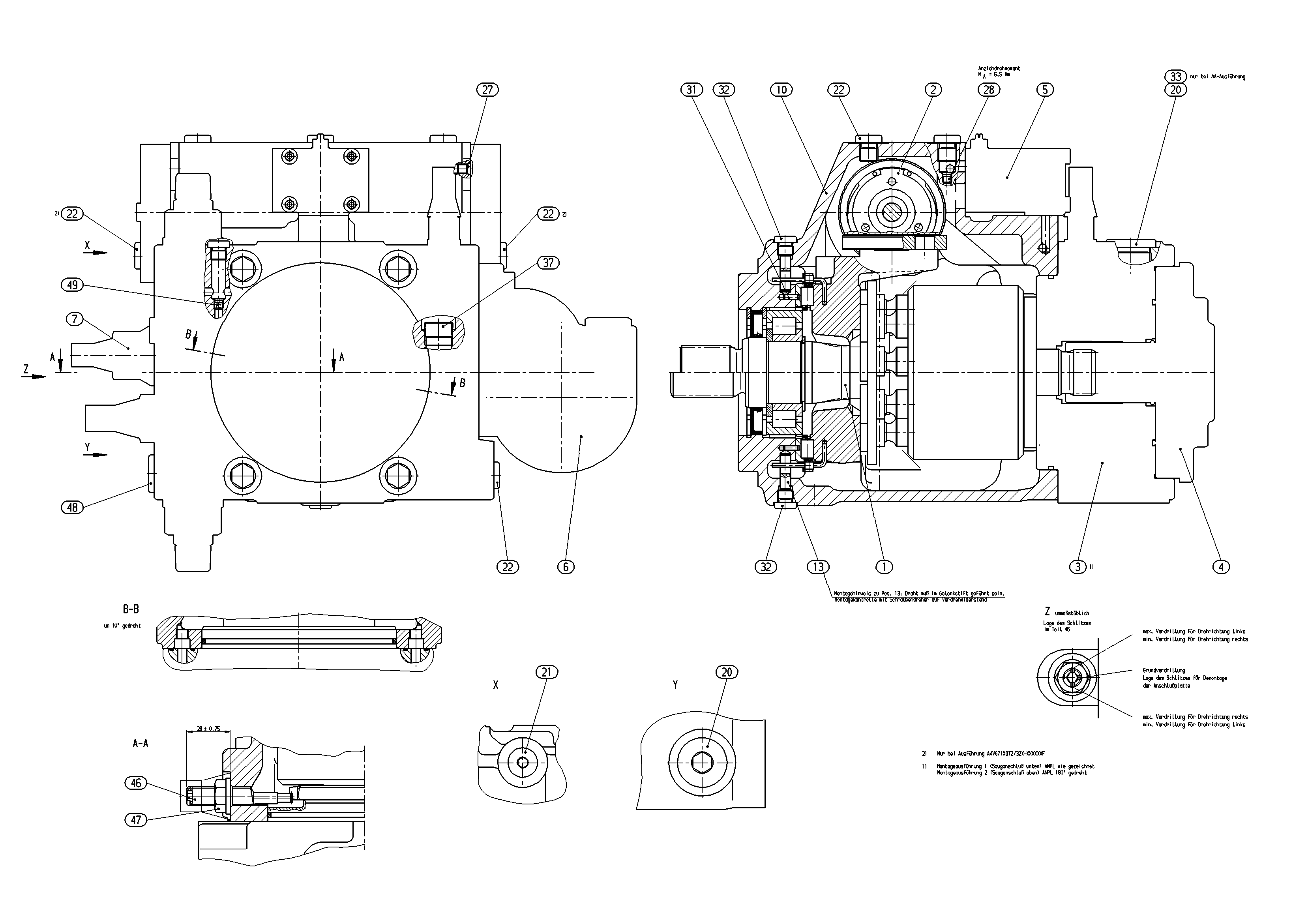

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902087311 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902011160 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609869 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606664 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902106641 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902041021 | FILTR Lista części podzespołu →L | 1 | ||
| R909414719 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902003862 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R909153891 | KOREK GWINTOWANYD | 2 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 4 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909087913 | KOREK GWINTOWANY | 1 | ||
| R909436131 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| 98 | R902095634 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 71 | 71 |
| Regulator | Sterowanie proporcjonalne elektryczne U = 12 V z elektromagnesem proporcjonalnym | EP3 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtr nasadzany z zaworem zimnego startu i optycznym wskaźnikiem zanieczyszczenia | P |
| Złącze elektromagnesów | Złącze DEUTSCH bez diody tłumiącej, zalewane, 2-stykowe | P |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
