Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG90HWDM2/32R-NAF02F021S-SR902118269
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG90HWDM2/32R-NAF02F021S-S, numer materiałowy R902118269. Wielkość nominalna: NG 90. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy DIN 5480 dla pompy wielokrotnej – 1. pompa (A). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 – Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1).
- Numer
- R902118269
- Oznaczenie typu
- A4VG90HWDM2/32R-NAF02F021S-S
- Grupa
- A4VG 90
- Wydanie
- 06/2020

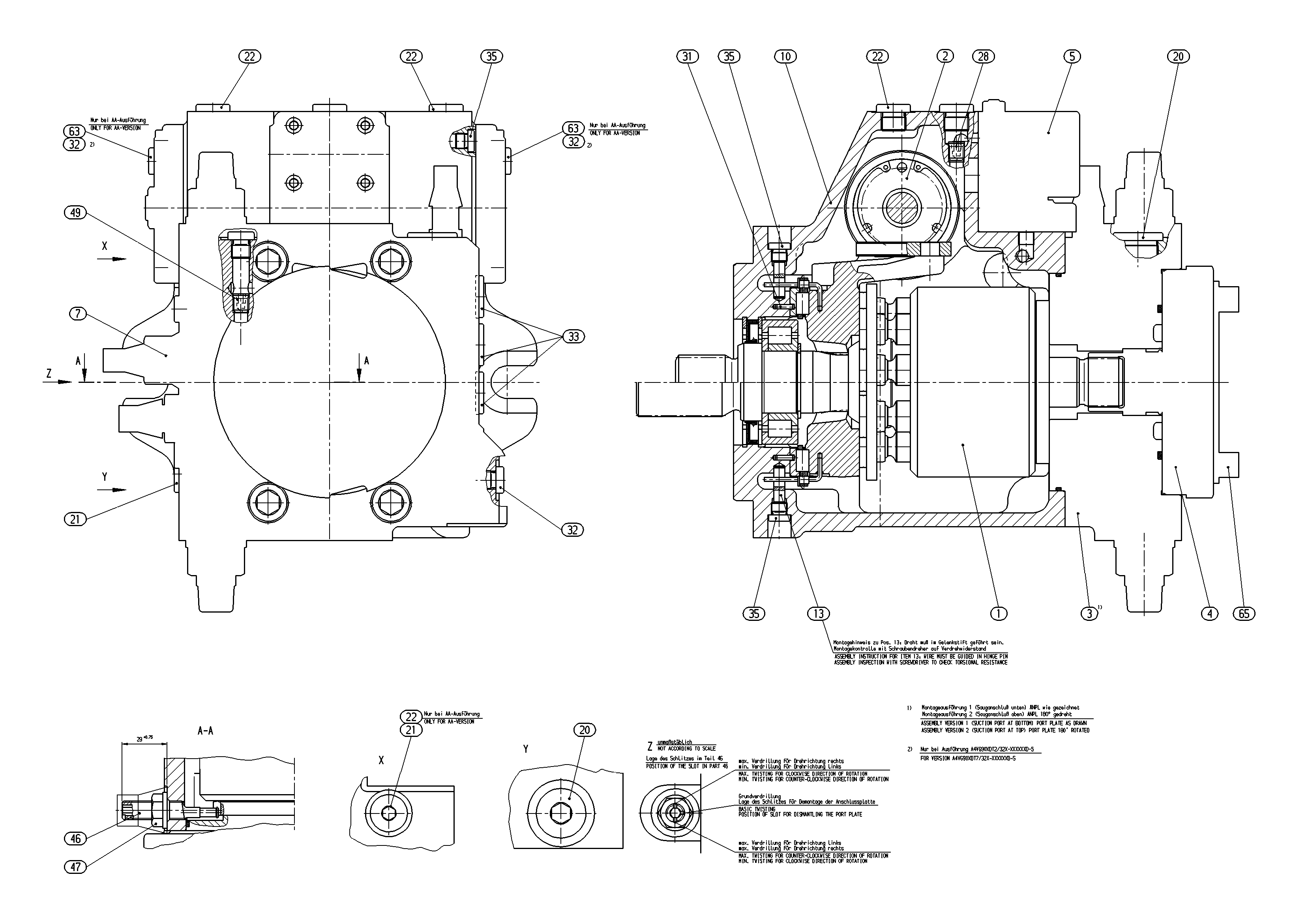

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902195459 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902019547 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909608592 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606810 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902026880 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R909414719 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902010628 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R909153891 | KOREK GWINTOWANYD | 2 | ||
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R909426700 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R902035616 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426706 | DYSZA | 1 | ||
| R909438015 | POKRYWA Lista części podzespołu →L | 1 | ||
| 98 | R902095529 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 90 | 90 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy DIN 5480 dla pompy wielokrotnej – 1. pompa | A |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 – Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
