Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG56EP4D1/32L-NZC02F02XDH-SR902111479
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG56EP4D1/32L-NZC02F02XDH-S, numer materiałowy R902111479. Wielkość nominalna: NG 56. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V (EP4). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902111479
- Oznaczenie typu
- A4VG56EP4D1/32L-NZC02F02XDH-S
- Grupa
- A4VG 56
- Wydanie
- 12/2019

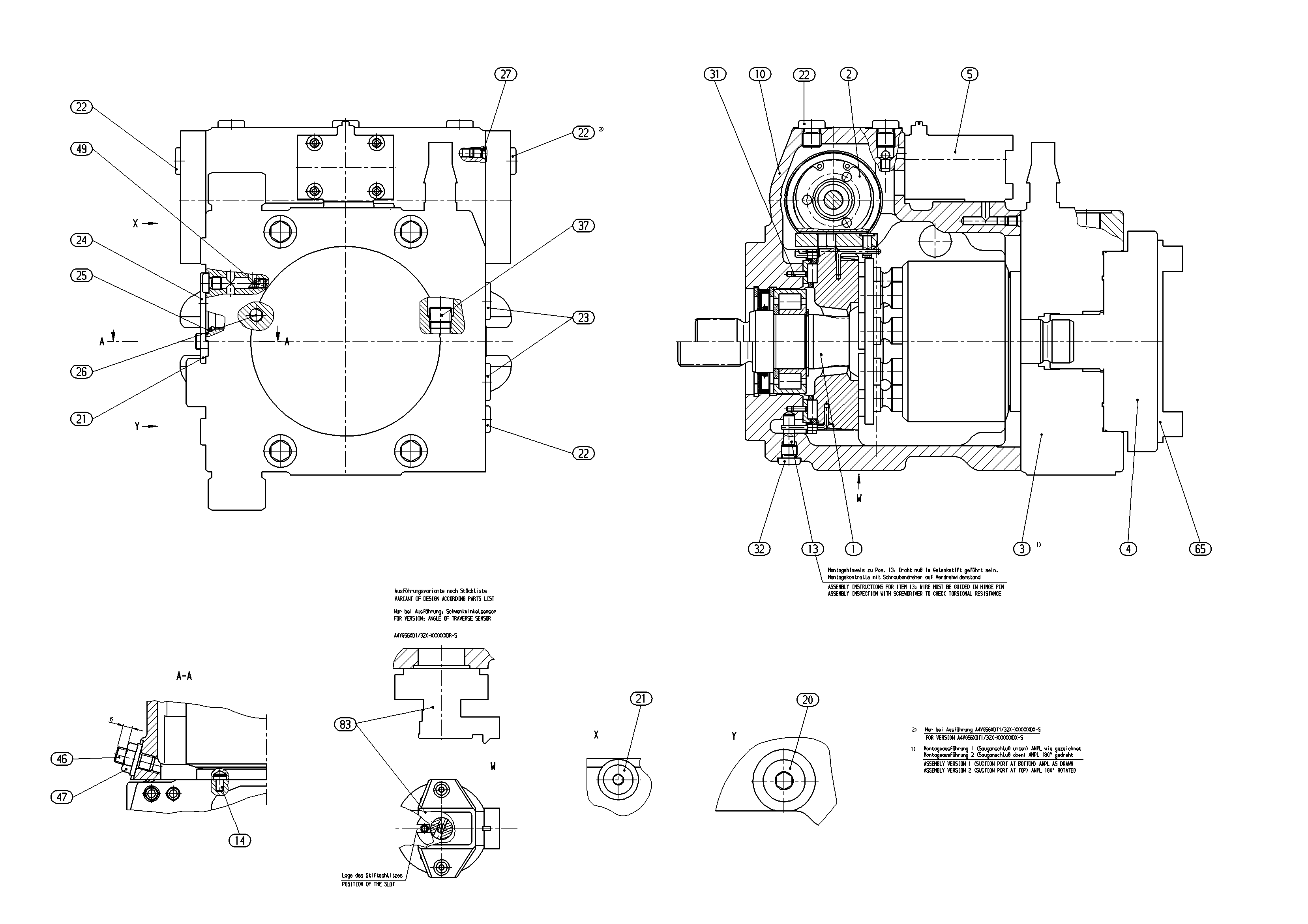

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199709 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902007568 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902039269 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606389 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902106535 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902029526 | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 4 | ||
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| R909083228 | KOREK GWINTOWANY | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909154981 | SZTYFT GWINTOWANY | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R909438015 | POKRYWA Lista części podzespołu →L | 1 | ||
| 98 | R902095502 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 56 | 56 |
| Regulator | Sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V | EP4 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
