Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG40EP4DT1/32L-NSC02N003EH-SR902111151
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG40EP4DT1/32L-NSC02N003EH-S, numer materiałowy R902111151. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V (EP4). Odcięcie ciśnienia: odcięcie ciśnienia (D). Przyłącze ciśnienia komory nastawczej: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 250 … 420 bar bez obejścia, bezpośredniego działania, nastawa stała (3).
- Numer
- R902111151
- Oznaczenie typu
- A4VG40EP4DT1/32L-NSC02N003EH-S
- Grupa
- A4VG 40
- Wydanie
- 02/2020

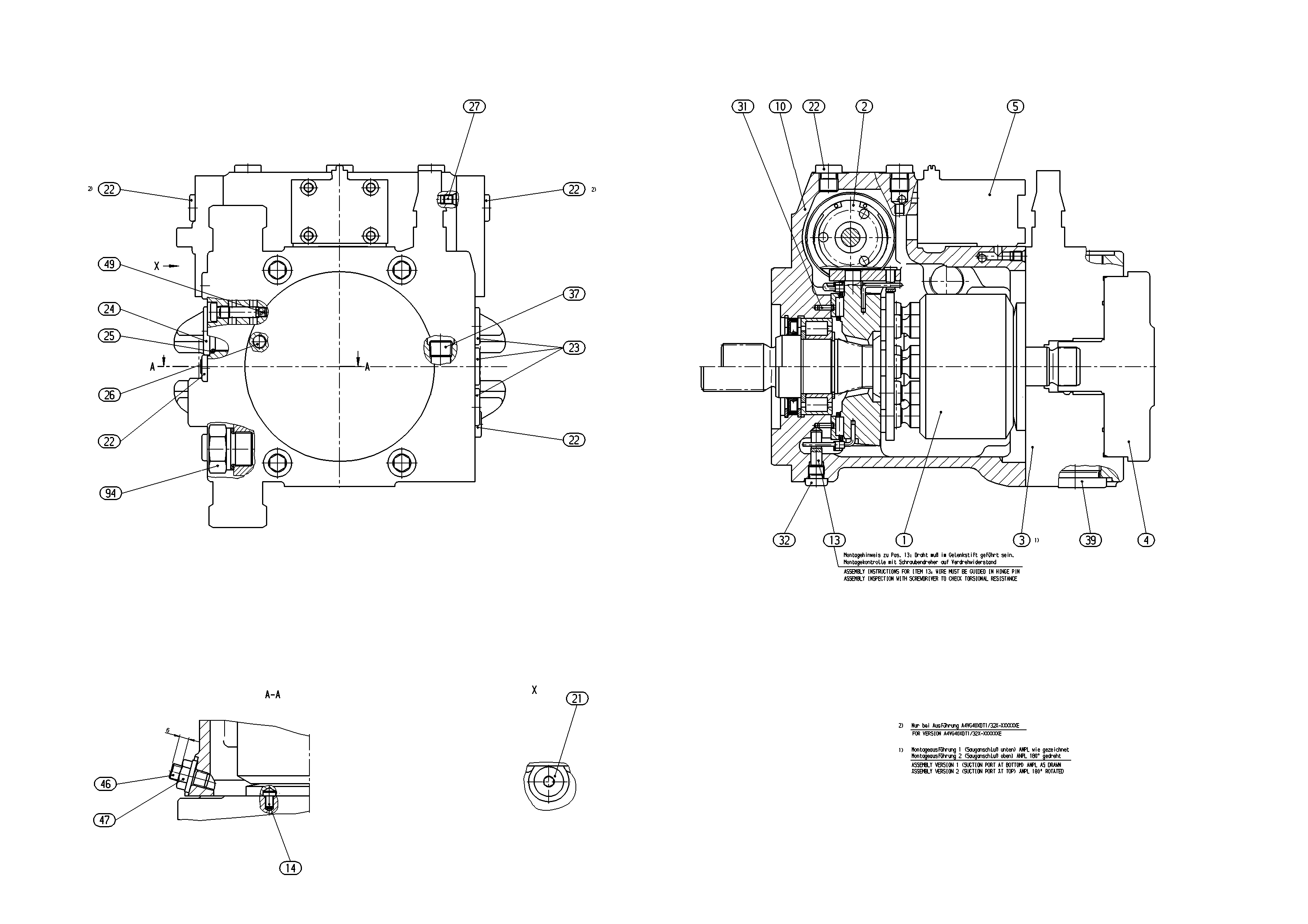

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199685 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902016038 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609719 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902064015 | POKRYWA POMPY Lista części podzespołu →L | 1 | ||
| R902107262 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902007239 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 5 | ||
| R909153815 | KOREK GWINTOWANYD | 4 | ||
| R909084400 | KOREK GWINTOWANY | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909153861 | KOREK GWINTOWANYD | 1 | ||
| R909154981 | SZTYFT GWINTOWANY | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R909607200 | ŚRUBA PRZYSŁONY Lista części podzespołu →L | 1 | ||
| 98 | R902002419 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 40 | 40 |
| Regulator | Sterowanie proporcjonalne elektryczne z filtracją na wlocie w P U = 24 V | EP4 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Przyłącze ciśnienia komory nastawczej | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 250 … 420 bar bez obejścia, bezpośredniego działania, nastawa stała | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
