Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG180DGD1/32R-NTD02F041SR902083149
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG180DGD1/32R-NTD02F041S, numer materiałowy R902083149. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (DG). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa (T). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP (04). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S).
- Numer
- R902083149
- Oznaczenie typu
- A4VG180DGD1/32R-NTD02F041S
- Grupa
- A4VG 180
- Wydanie
- 06/2020

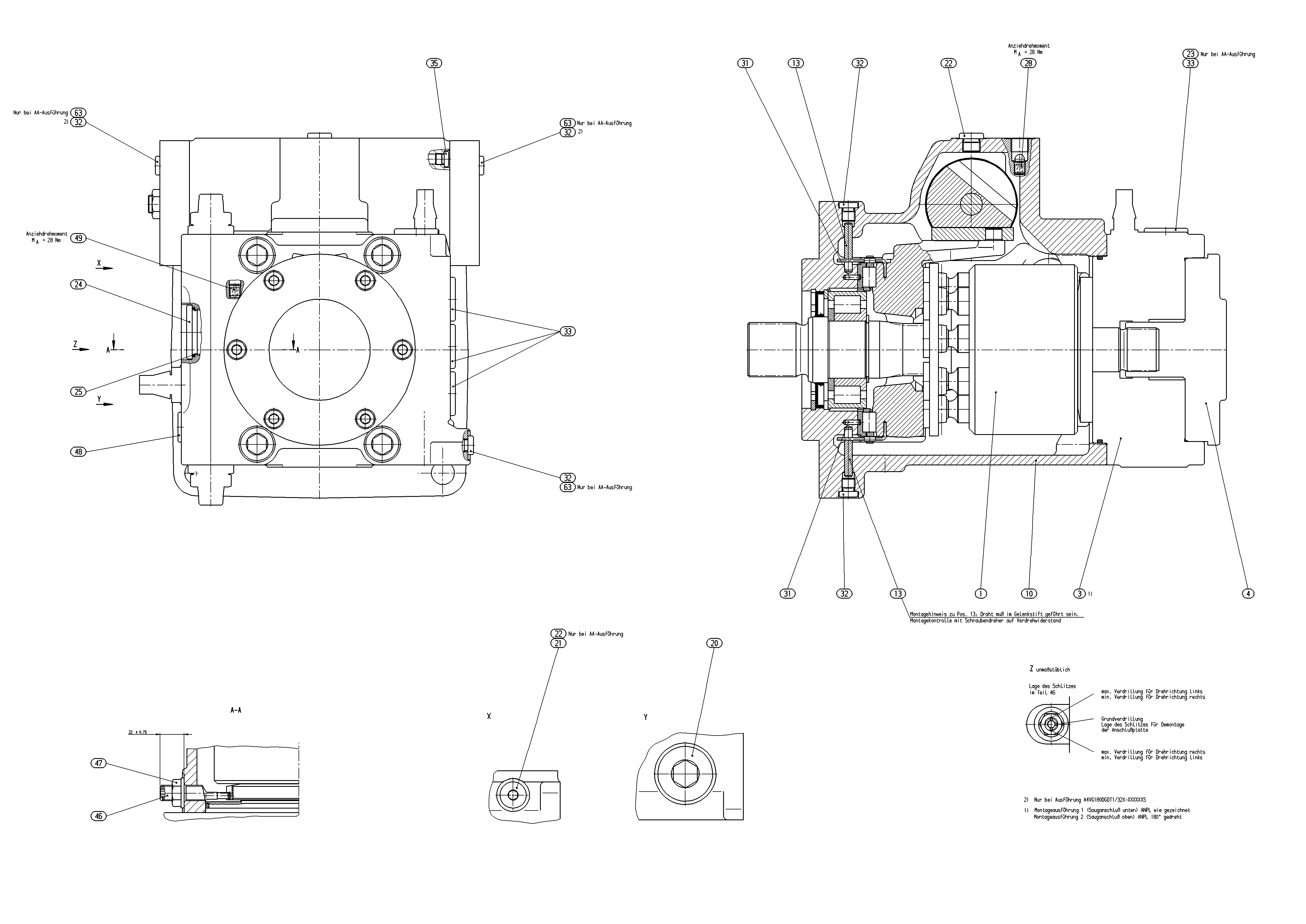

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199950 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902026397 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909608997 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606227 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902025603 | KORPUS | 1 | ||
| R902118898 | SWORZEŃ OBROTU | 2 | ||
| R909153862 | KOREK GWINTOWANYD | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909153816 | KOREK GWINTOWANYD | 1 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| 26 | R909153572 | KOREK GWINTOWANY | 1 | |
| R909426703 | DYSZA | 2 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 3 | ||
| R909153861 | KOREK GWINTOWANYD | 4 | ||
| 37 | R909156570 | KOREK GWINTOWANY | 1 | |
| R909435693 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909157393 | SZTYFT GWINTOWANY | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909426708 | DYSZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 180 | 180 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | DG |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a dla pompy wielokrotnej – 1. pompa | T |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
