Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG18EP11/10L-NXX16N00XEH-SR902078334
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG18EP11/10L-NXX16N00XEH-S, numer materiałowy R902078334. Wielkość nominalna: NG 18. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg zamknięty (G). Zawór sterujący DA dla NG28... 63: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Przyłącza robocze (płyta przyłączeniowa): przyłącza gwintowane A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (16). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902078334
- Oznaczenie typu
- A10VG18EP11/10L-NXX16N00XEH-S
- Grupa
- A10VG 18
- Wydanie
- 06/2020

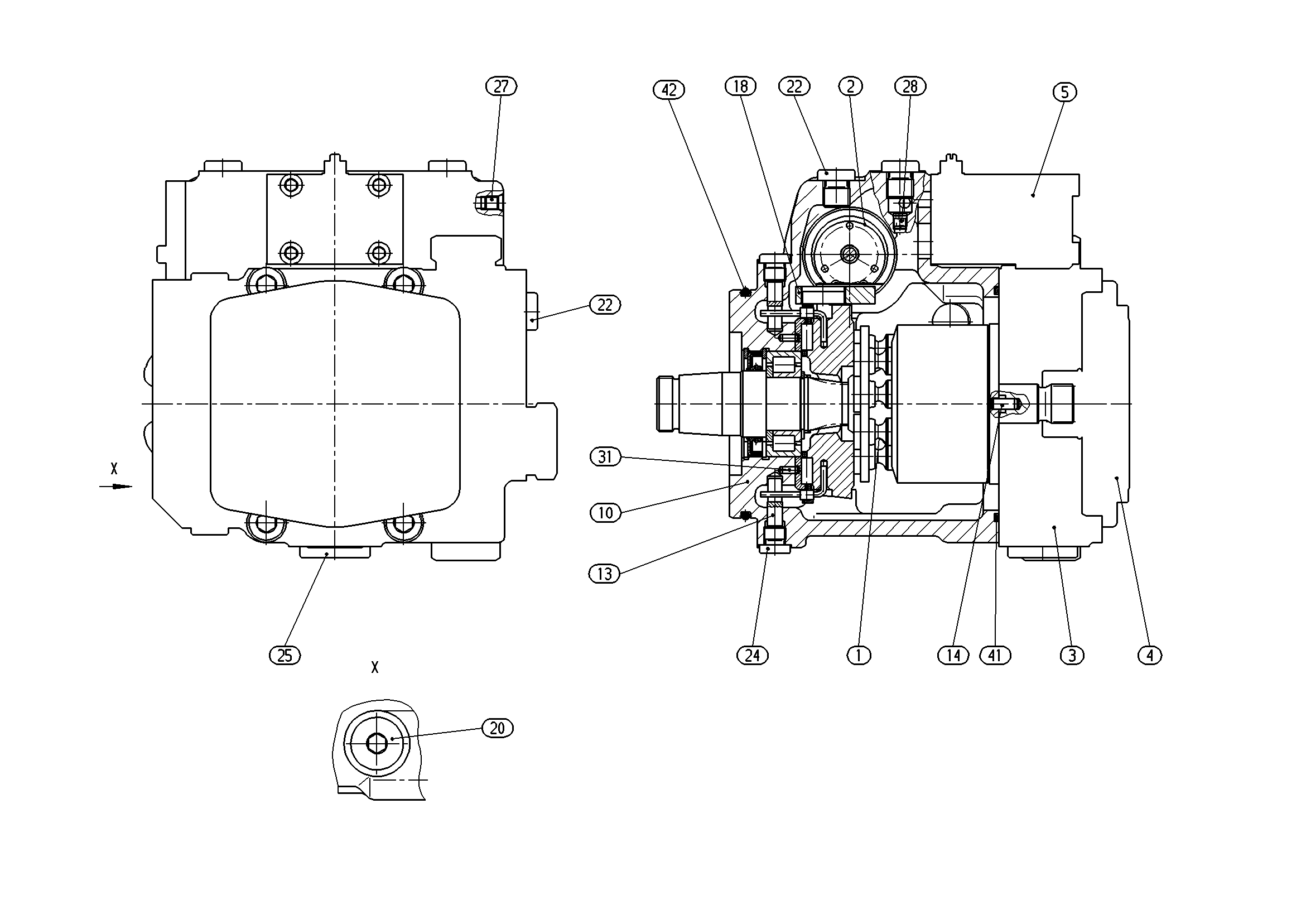

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902108158 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902005330 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902078332 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902013333 | POKRYWA Lista części podzespołu →L | 1 | ||
| R902104466 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902269443 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R913009664 | SZTYFT PROSTY | 1 | ||
| R902005089 | ŚLIZG | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 4 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909153891 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909154589 | O-RINGD | 1 | ||
| R909086948 | O-RING | 1 | ||
| 98 | R902095565 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 18 | 18 |
| Zawór sterujący DA dla NG28... 63 | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza gwintowane A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 16 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
